Minitrix Dampflokomotive BR 03 der DB - Version ohne Digitalschnittstelle

Anzeige:
KH Modellbahnbau

Überblick

Decoder: Trix 66838
Digitalformat: DCC / SX
Schnittstelle: Nein
Fräsarbeiten: Nein

Allgemein

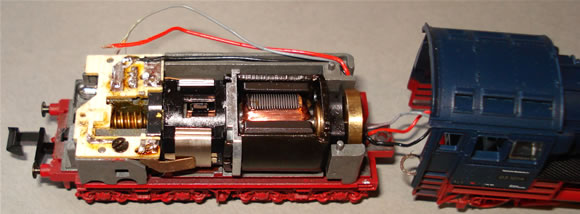

Der hier beschriebene Decodereinbau gilt für Lokomotiven der Baureihe 03 mit einem Produktionsdatum um etwa 1999. Diese Version hat bereits ein drittes Kabel für die Stirnbeleuchtung (rot) nach vorne gelegt - zusammen mit den beiden Kabeln der Stromabnahme (grau/schwarz) verlaufen drei Kabeln zur Lokomotive, wie im nächsten Bild zu sehen ist.
Für die Versionen der BR 03 mit Schnittstelle bzw. der Version ohne dritten Kabel zur Stirnbeleuchtung gibt es eigene Einbaubeschreibungen.

Einbau



Das obere Balastgewicht des Tenders wird abgehoben und in einem ersten Schritt werden alle Bauteile von der Platine entfernt. Beim Ablöten der Bauteile löste sich auch die Leiterbahn, an der das graue Kabel angelötet war - daher musste dann die Verbindung zum Decoder "fliegend" erfolgen. Wer diese Leiterbahn als Lötpad verwenden will, sollte aber undbedingt die Leiterbahn vor der Schraube, mit der die Platine befestigt ist, unterbrochen werden.

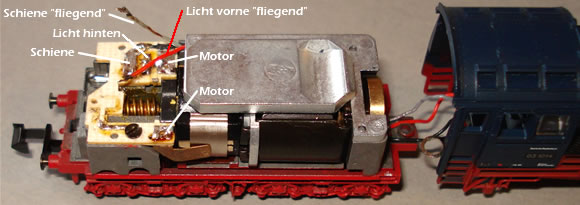

Anhand der nachfolgenden Grafik wurde der Decoder angelötet. Bei den "fliegenden" Anschlüssen wurden nur Decoderkabel mit dem roten bzw. grauen Kabel zusammengelötet und anschließend mit etwas Isolierband isoliert.
Das hintere Licht hat einen eigenen Lötpad - dabei muss darauf geachtet werden, dass dieser Pad nicht durch Zinn mit einem der benachbarten Pads verbunden ist.
Da der Trix-Decoder eine sehr dicke Aderisolation hat, müssen die einzelnen Kabeln möglichst genau abgelängt werden, um keinen Platz unnötig zu verbrauchen - die Decoderkabel haben gerade Platz.

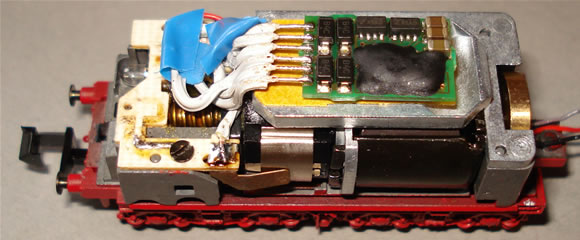

Der Decoder wird mit dem mitgelieferten Doppelklebeband auf das Balastgewicht geklebt. Nachstehend ist der Tender mit dem fertig eingelöteten Decoder und den isolierten "fliegenden" Anschlüssen zu sehen.



So sieht der Tender nach aufsetzen des Gehäuses aus - jetzt fehlt nur noch der obere Plastikteil, der abschließend aufgesetzt werden kann. Für den Zusammenbau der Verbindung von Lok u Tender empfiehlt es sich, das Lokgehäuse zuerst abzunehmen, da man dann leichter zur Verbindungsdeichsel dazukommt.
