Vorstellung / Test der Spur N-Gleislehre zur Lichtraumprofil-Prüfung
von AMW - Ing. Arnold Hübsch

Anzeige:
KH Modellbahnbau

Lichtraumprofil-Gleislehre für Spur N:

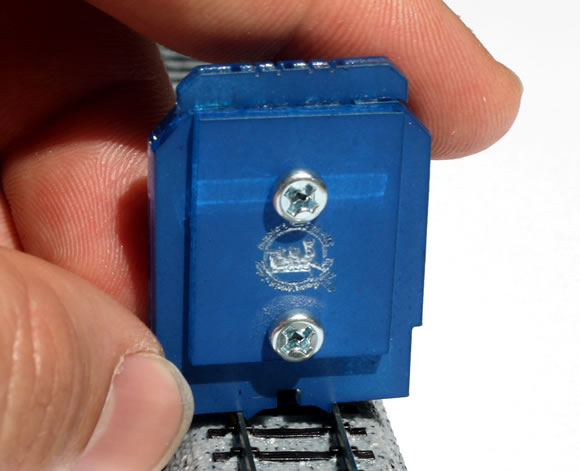

Mit der Gleislehre von AMW können beim Bau einer Modellbahnanlage die Abstände zu den umliegenden Gebäuden, Tunnelportalen, Landschaften und ähnlichem sowohl auf geraden wie auch bei gebogenen Gleisen einfach geprüft werden - zusätzlich noch die Lage des Fahrdrahtes, soferne man eine Oberleitung einsetzt. Mittels zweier Nasen kann die Gleislehre exakt am Gleis positioniert und geführt werden.

Die Gleislehre ist entsprechend den von der NEM vorgegebenen Normen NEM 102 (Umgrenzung des lichten Raumes bei gerader Gleisführung), NEM 103 (Umgrenzung des lichten Raumes bei Gleisführung im Bogen) und NEM 201 (Fahrdrahtlage).

AMW Gleislehre

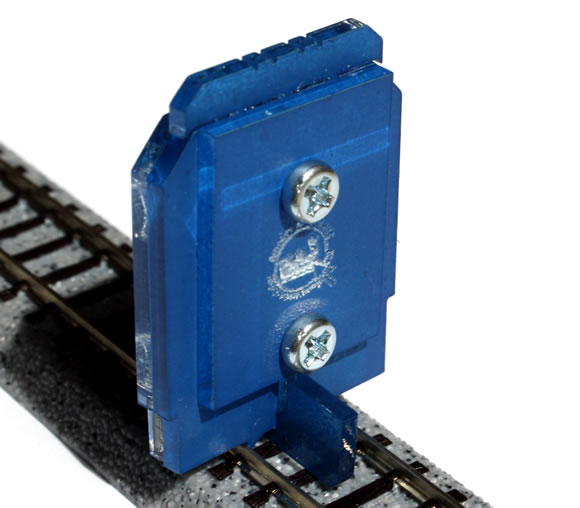

Zur besseren Handhabung liegt der Gleislehle noch ein aufsteckbarer Fuß bei, mit dem die Gleislehre auch selbst stehen bleibt und man rund um das Gleis arbeiten kann.

AMW Gleislehre

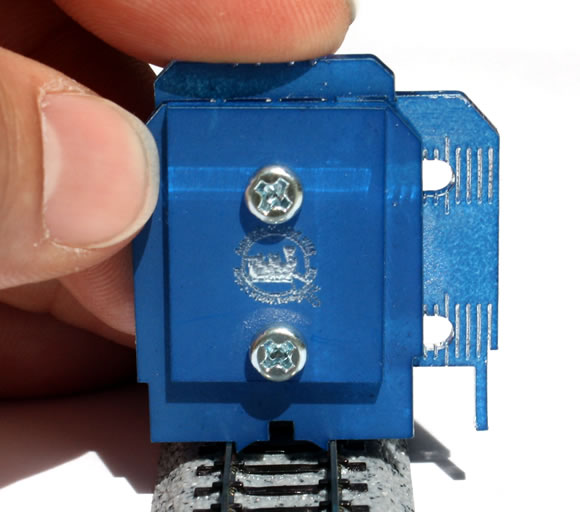

Für die Ermittlung des Lichtraumprofils in Gleisbögen lässt sich ein seitenverschiebbarer Teil entsprechend positionieren. Eine Millimeter-Skala hilft bei der Einstellung des jeweiligen Seitenabstandes entsprechend der Tabelle aus NEM 103.

An der Oberseite sind zusätzlich Marken gesetzt, die entsprechend NEM 201 die maximale Fahrdrahtabweichung nach "S Breit" und "S Schmall" anzeigen. Die Höhe der Gleislehre entspricht der minimalen Fahrdrahthöhe.

AMW Gleislehre

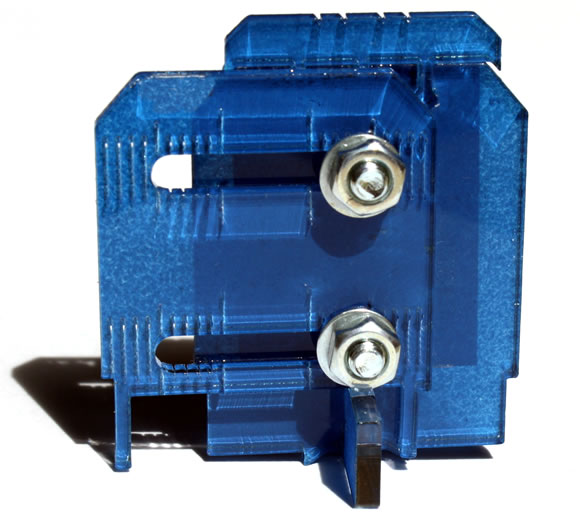

Der seitenverschiebbare Teil wird mittels zweier Schrauben verbunden, die einfach mit der Hand gelöst und festgezogen werden können. Das nachstehende Foto zeigt die Gleislehre von der Rückseite mit verschobenen Rückenteil.

AMW Gleislehre

Die Gleislehre wird aus transparentem Acryl gelasert, das auf der Rückseite zur besseren Sicht - und Auffindbarkeit der Gleislehre blau lackiert ist.

Fazit:

Die Gleislehre sind ein hilfreicher Helfer beim Anlagenbau und zur Prüfung des benötigten Lichtraumprofils.

Andere Spurweiten:

Die Gleislehre ist auch für andere Spurweiten erhältlich.



Link, Bezugsquellen, Preis:

Hersteller: AMW - Ing. Arnold Hübsch - amw.huebsch.at
Produktinfo von AMW: amw.huebsch.at/Produkte/Gleislehre.htm
Bezug: Internetshop von AMW
Art-Nr.: GleisLehre_N
Preis: 25,- Euro (Stand 05-2012)
