Eingang-Schutzbeschaltung "Klemmboard 2 Eingang"

Vorschlag für eine Hilfsschaltung von Günter König - Arbeitstitel "Klemmboard 2 Eingang".

Anzeige:
MDVR - Modellbahn Digital Versand Radtke

Allgemeines

Die Hilfsschaltung "Klemmboard 2 Eingang" dient dazu, unterschiedliche Sensoren an eine Eingangsschaltstufe anzupassen und die Eingänge vor Spannungsimpulsen und ähnlichem zu schützen. Zudem ist die Schaltung mit einer Überspannungsschutz-Schaltung versehen.

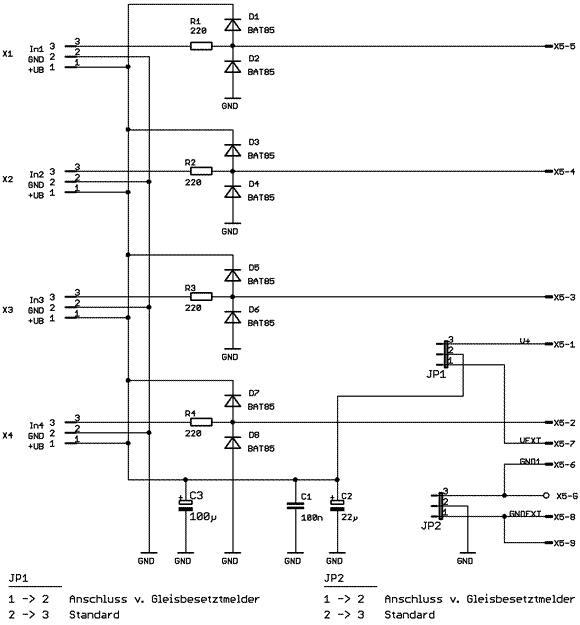

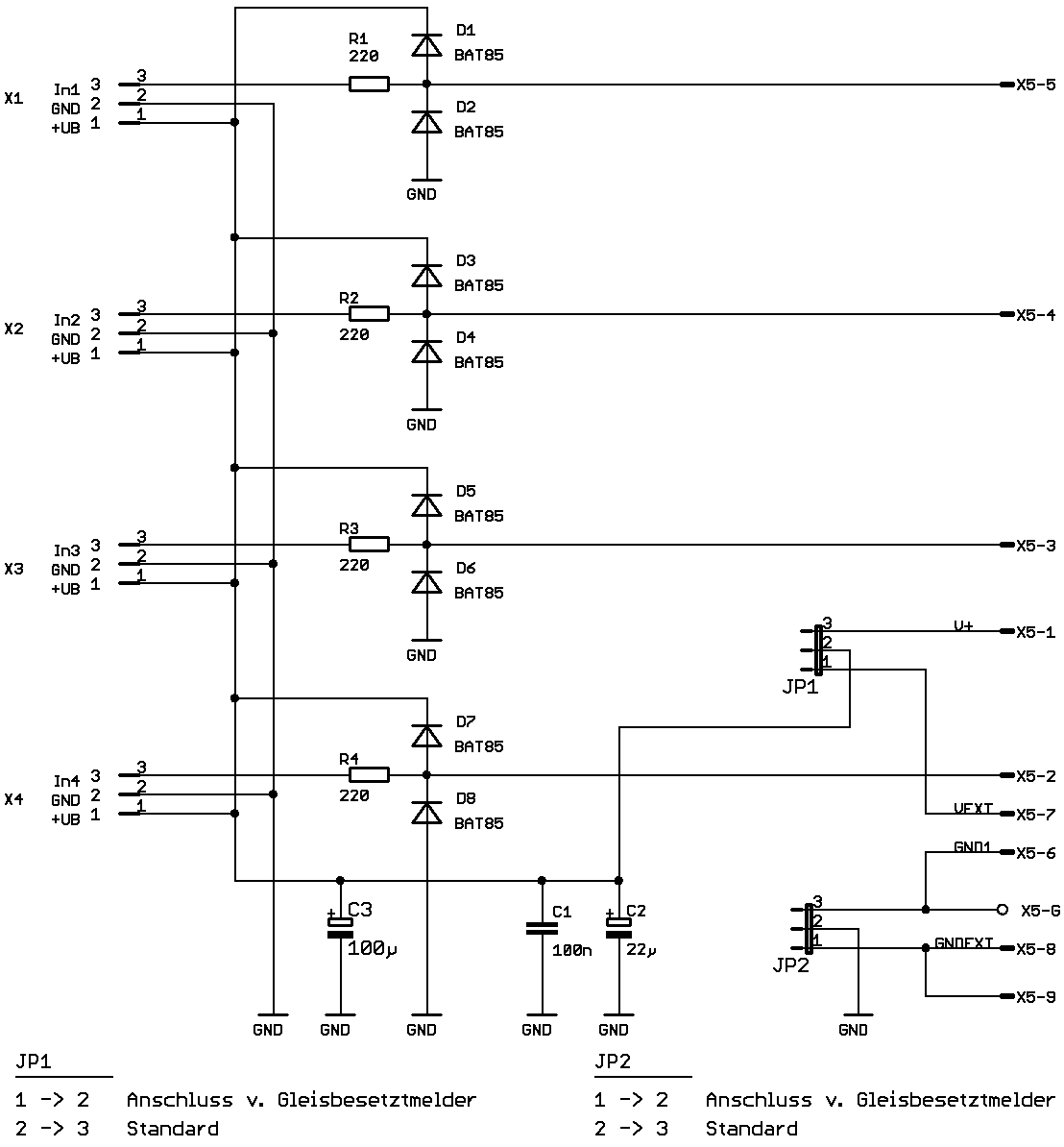

Schaltplan

schaltplan klemmboard

Funktion

Betrachten wir den Eingang In1: Dieser Eingang wird über dem Anschluss X1 zugeführt. Über X1 werden auch die Sensoren mit Spannung versorgt. Gelangt nun ein Low-Signal an In1, wird dieses über R1 an den Ausgang X5, Pin 5 gelegt. Die Dioden D1 und D2 bewirken nun folgendes: ist die Eingangsspannung aufgrund einer Störspitze größer als (+Ub +0,3 V), wird die Diode D1 leitend. Gleiches gilt für Diode D2. Sie wird leitend, wenn die Eingangsspannung um 0,3V negativer als Massepotential wird. In beiden Fällen wird der Strom über R1 begrenzt.

Die Brücken JP1 + JP2

Hiermit hat man die Wahl zwischen einer internen oder externen Spannungsversorgung der Sensoren. Im Normalfall sind die Jumper auf intern (Standard = 2 + 3) gesteckt. Es müssen immer beide Jumper entsprechen gesteckt sein!

Sonstiges

Die Verbindung zur Eingangsauswerteschaltung erfolgt über ein 9poliges geschirmtes Kabel mit Sub-D Steckern (F). Das Kabel kann selbst angefertigt werden, hierzu wird benötigt:

Kabel LIYCY 8 x 0,14mm² (Reichelt, LIYCY 08-xx)
xx = gewünschte Länge in m (5, 10, 25, 50, 100)

Stecker 2 x Sub-D 9polig (F) (Reichelt, D-SUB BU 09)
Kappen 2 x für Sub-D 9polig (Reichelt, KAPPE CG9G)

Die einzelnen Adern des Kabels werden 1 : 1 mit dem Stecker verlötet. Es können aber auch fertig konfektionierte Kabel benutzt werden. Bei Reichelt sind dies die Leitungen AK 2180 in 1,8 m Länge, AK 2183 in 3 m Länge oder AK 2185 mit 5 m Länge. Die Selbstanfertigung ist aber vorzuziehen, da oft nicht sichergestellt ist, dass die fertigen Kabel auch geschirmt sind.

Stückliste

Teil

Wert

Reichelt Nr.

C1 100n X7R-2,5 100n
C2 22µ rad 22/25
C3 100µ rad 100/25
R1-R4 220 Metall 220
D1-D8 BAT85 BAT 85
JP1, JP2 Stiftleiste STIFTL.36G
X1-X4 AKL182-03 AKL182-03
X5 Sub-D Stecker (M) D-SUB ST 09EU

2 x Jumper   JUMPER GN
4 x Stecker   AKL 169-03



Danke an Günter König für den Artikel.
