Fahren und Schalten/Melden mit Selectrix

Grunds ätzlich gilt für das Fahren das selbe wie unter Sx-Fahren und für das Schalten das unter Sx-Schalten beschriebene.

Von der Adressierung wird zum Schalten und zum Fahren der zur Verfügung stehenden Adressraum in freier Aufteilung verwendet - jede Adresse kann enweder für eine Lokomotive oder für eine Schaltaufgabe verwendet werden. Pro Systemadresse kann daher entweder eine Lokomotive oder 8 Schaltaufgaben gesteuert werden.

Über ein Interface (bei der Zentrale von Müt bereits integriert) können selbstverständlich alle Schalt- und Steueraufgaben von Lokomotiven auch über den PC gesteuert werden bzw. der SX-Bus überwacht (Monitoring) werden.

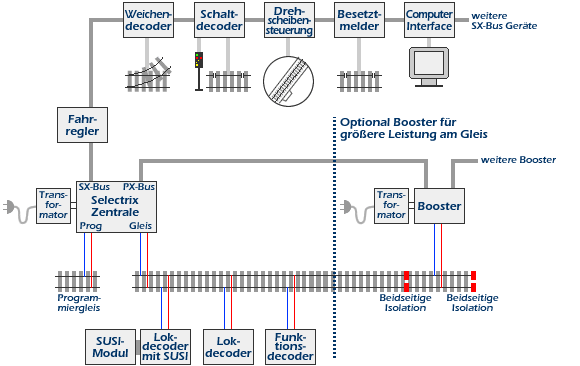

fahren schalten melden mit selectrix
Abb.: Prinzip-Schaltbild für Fahren / Schalten / Melden bei Selectrix

Benutzung von mehreren SX-Bussen

Die Zentralen von Digirail/Müt und Rautenhaus bieten zusätzlich noch einen weiteren SX-Bus an (SX1). Über den SX1-Bus können nochmals bis zu 112 Adressen angesprochen werden - dies entspricht maximal 896 Steueraufgaben (112 mal 8). Alle SX-Module können auch für den SX1-Bus verwendet werden. Hierbei gilt, dass jedes Eingabegerät am SX0-Bus (SX "Null") alle Geräte/Module am SX0-Bus anspricht, inkl. der Lokdecoder am Gleisausgang und das alle Eingabegeräte am SX1-Bus die Module am SX1-Bus ansteuern/melden. Mit den Reglern am SX1-Bus können daher keine Lokdecoder am Gleisausgang (dieser ist immer dem SX0-Bus zugeordnet) angesteuert werden. Selbstverständlich kann jeder SX-Bus über ein Interface per PC überwacht und gesteuert werden.

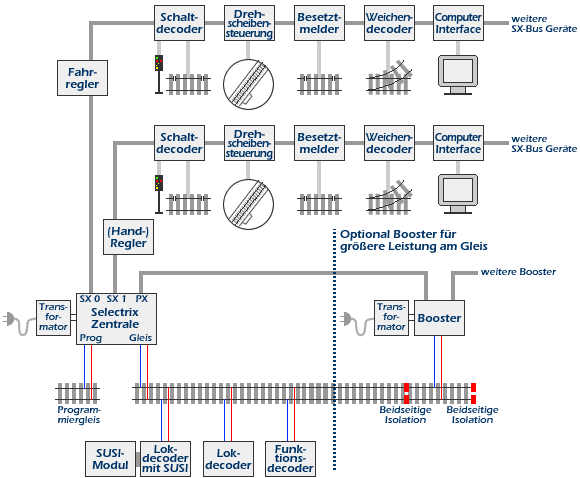

fahren schalten melden mit sx0 und sx1
Abb.: Prinzip-Schaltbild für Fahren / Schalten / Melden über den SX0 und Schalten Melden über den SX1-Bus

Mit dem Multifunktions-Interface von Rautenhaus (SLX852) können zwei SX-Busse überwacht/angesteuert werden, wie dies in der nachstehenden Skizze dargestellt ist.

fahren schalten selectrix
Abb.: Prinzip-Schaltbild für Fahren / Schalten / Melden über den SX0 und Schalten Melden über den SX1-Bus und gemeinsamen Interface Rautenhaus SLX852

Die Multi Control 2004-Zentrale von Müt bietet zudem noch einen sogenannten EX-Bus an, über den weitere Sub-Zentralen angeschossen werden können, wodurch auch echte Großanlagen gesteuert werden können.
