Arnold DB E03 / 103 (alte Ausführung, Art.Nr. 82353)

Anzeige:
MTR Exclusive - Onlineshop und Exklusivmodelle

Überblick

Decoder: Kühn N025
Digitalformat: DCC
Schnittstelle: Nein
Fräsarbeiten: Nein, Aussparung schon vorhanden
Arnold DB 103


Allgemein

Bei diesem Umbaubericht handelt es sich um die Variante mit einer obenliegenden Platine. Ein Umbau der BR 103 mit untenliegender Platine gibt es hier ->

Einbau

Das Gehäuse entsprechend der Anleitungabnehmen. Da es diese Lokvariante auch als Modell mit eingebautem DCC-Decoder gab, gibt es schon eine entsprechende Ausnehmung im Chassis. Der Platz ist ausreichend für verschiedene Decodertypren. ich habe mich für den preisgünstigen Kühn N025 Decoder entschieden.

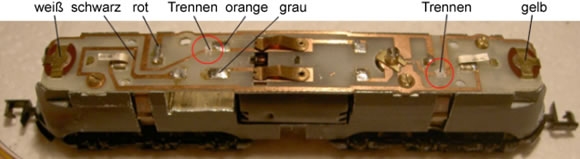

Nach dem Entfernen aller Bauteile auf der Platine (Dioden, Spulen und Kondensatoren) muss an den markierten Stelle die Leiterbahn auf der Platine getrennt werden. Da die Platine mit einer Schraube mit dem Chassis verbunden ist, habe ich diesen Anschluss als Masse-Anschluss benutzt.

Arnold DB 103

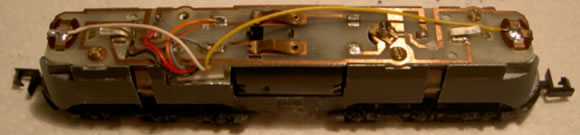

Der Decoder kann nun mit einem doppelseitigen Klebeband an das Chassis geklebt werden. Die Decoder-Leitungen werden entsprechend abgelängt und an die Platine angelötet.

Arnold DB 103

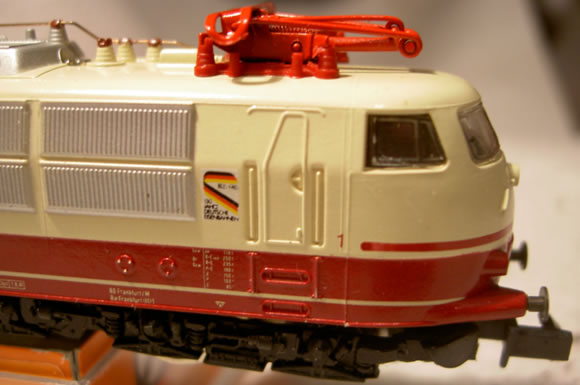

Damit ist der Umbau bereits fertig - Viel Spaß!

Arnold DB 103


Danke an Hugo Booister für die Zusendung.

Zurück zur Decoder-Einbaubeispiele-Übersicht


Das sagen User zu diesem Thema (2 Beiträge):


Von: Medea
Am: 30.09.2019 13:08

Moin in die Runde. Warum sollen alle Kondensatoren etc. entfernt werden. Ich habe von der Firma Kühn eine andere Empfehlung für den NO25 bekommen. Steht auch so auf der Bedienungsanleitung auf Seite 4 Punkt 5) eine Erklärung gibt es auch dazu. Gruß Sven

Von: deep
Am: 15.11.2009 22:07

Hi,
ich habe den Kühn N025 einfach oben draufgeklebt und die Strebe der Oberlichter rausgenommen. Eine Aussparung war bei meiner Lok noch nicht vorhanden. Der Motor ist jedoch schon sehr laut. Sonst läuft sie aber gut.
