Fleischmann 35er-D-Zugwagen tieferlegen

Anzeige:

Benötigtes Material

2 Drehgestelle eines Roco Eilzugpackwagens
4 Achsen von Luck, RP25 für Roco
2 Polystyrol-Plättchen, Dicke: 0,5 mm
2 Kupplungsdeichseln, Fleischmann 38.8001

Wenn man das benötigte Material besorgt hat und dazu als passendes Werkzeug Schieblehre, Bohrer, Fräskopft, Klebstoff und eine Feile hat, ist der Umbau in ca. 20 Minuten fertig.

Umbau

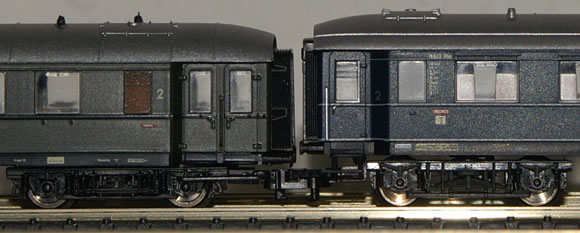

Das erste Bild zeigt die Ausgangssituation in Form eines Verlgeichs mit einem 36er-Eilzugwagen von Roco.



Wie auf dem Bild gut erkennbar ist, ist der Fleischmann-Wagen um einiges zu hoch. Die Ursache hierfür liegt einerseits darin, dass die Drehgestelle selbst zu hoch sind (die Achsen sitzen zu tief), andererseits darin, dass der Abstand Drehgestell <=> Wagenkasten zu groß ist.

Da die Drehgestelle selbst nicht stimmen, hilft hier nur der Austausch. Ich habe Drehgestelle von Roco-Eilzugwagen eingebaut. Es sind dabei die Drehgestelle des Roco-Packwagens zu bevorzugen, da bei diesen keine Trittbretter angegossen sind. Allerdings würden sich diese Trittbretter mit einem Skalpell o.ä. relativ einfach entfernen lassen. Ob man den Unterschied zu den Packwagen-Drehgestellen sieht, muss jeder für sich selbst entscheiden: Für meinen Umbau hatte ich die Drehgestelle eines AB-Eilzugwagens, d.h. eines war mit und eines ohne angegossene Trittbretter ausgestattet. Man muss auf den Bildern schon genau hinsehen, um den Unterschied zwischen den beiden Drehgestellen zu entdecken, finde ich.

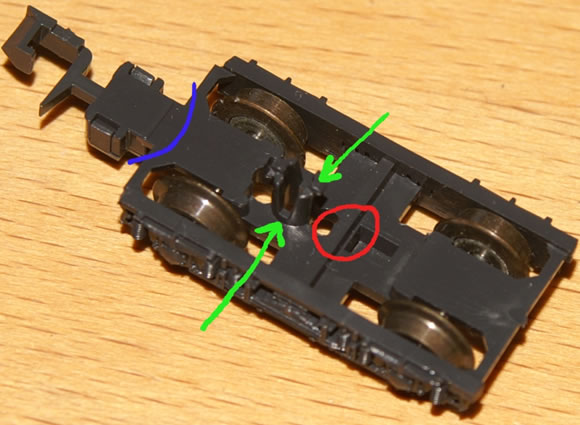

Das obige Bild zeigt das Drehgestell eines Packwagens, versehen mit drei Markierungen, die die zu unternehmenden Arbeitsschritte anzeigen:

• Die blaue Markierung zeigt, wo die Kupplung abgetrennt werden muss. Das ist notwendig, da der Fleischmann-Wagen eine Kurzkupplungskulisse aufweist. Und natürlich auch nur, wenn das Roco-Drehgestell zu einem Wagen ohne Kulissen gehört (die aktuellen Roco-Eilzugwagen haben bereits eine KKK).
• Die grüne Markierung zeigt die Rastnasen der Roco-Drehgestellbefestigung. Diese sind zu entfernen - man kann sie z.B. mit einer Zange einfach abbrechen.
• Die rote Markierung deutet den ersten Schritt des Aufbaus der neuen Drehgestellbefestigung an: Es muss mittig in das Drehgestell ein Loch mit dem Durchmesser von mindestens 4 mm gebohrt werden - ein Millimeter mehr ist aber besser. Durch das Loch muss die Fleischmann-Drehgestell-Schraube ganz durchpassen. Da das Loch nur dazu dient, an die Schraube heranzukommen, muss es nicht sonderlich exakt sitzen.

Die eigentliche Drehgestellbefestigung übernimmt ein neu anzufertigendes Teil (bei mir aus Polystyrol). Es hat die Maße 12,6 mm x 7,5 mm x 0,5 mm. Die 12,6 mm und 0,5 mm sollten ziemlich genau eingehalten werden, bei der Breite von 7,5 mm geht auch ein Millimeter mehr oder weniger. Das Stück muss mittig ein Loch mit dem Durchmesser von 3, 3 mm haben. In das Loch passt die Fleischmann-Drehgestell-Schraube hinein, fällt aber nicht durch.

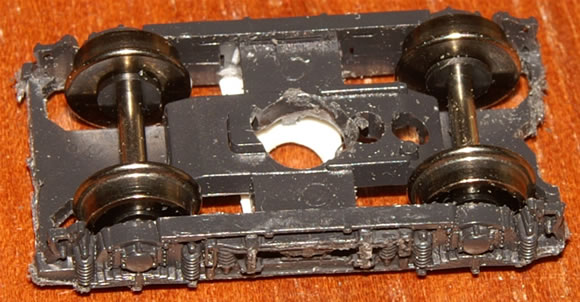

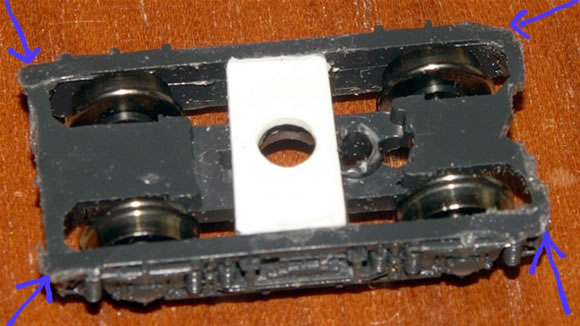

Dieses Teil wird nun mittig in das Roco-Drehgestell eingeklebt, wobei es auf den Stegen des Roco-Drehgestells (siehe Bild des unveränderten Drehgestells weiter oben) aufliegt. So ergibt sich exakt die richtige Höhe des Wagens. Das obige Bild zeigt das fertige Drehgestell von oben. Die blauen Markierungen weisen darauf hin, dass der Drehgestellrahmen an den Enden etwas schräg angefeilt werden muss, damit sich das Drehgestell drehen kann. Je nachdem, wie exakt gearbeitet wird, kann es auch sein, dass das Drehgestell an die Trittbretter der Wagen stößt. Dann muss noch etwas mehr abgefeilt werden. Das nächste Bild zeigt das umgebaute Drehgestell von unten.



Da die Achsen nun deutlich dichter am Wagen sitzen als vorher, musste ich, damit die Räder nicht schleifen, zweierlei tun:
Erstens habe ich Räder mit niedrigem Spurkranz der Firma Luck eingebaut (auf den obigen Bildern des Drehgestells schon zu sehen).

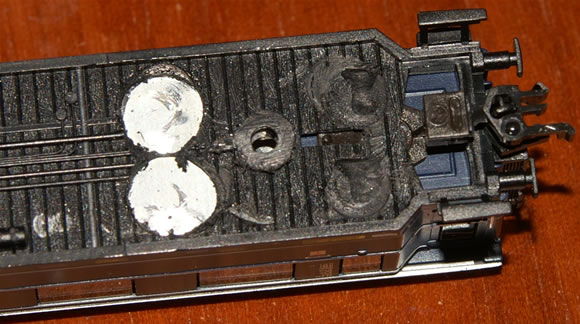

Zweitens habe ich den Wagenboden ein wenig ausgefräst, wie es im nächsten Bild zu sehen ist. Beim Fräsen der äußeren Stellen muss man darauf achten, dass man nicht zuviel Material abträgt, da über den äußeren Achsen die Kurzkupplungsdeichseln geführt werden. Innen kann man (wie auf dem Bild zu sehen) bis zum Metallgewicht durchfräsen - das schadet nicht.

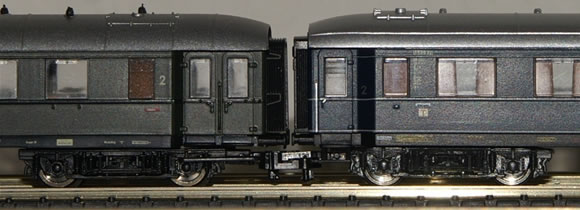

Durch die neue Wagenkasten-Lage ändert sich natürlich auch die Kupplungshöhe. Die wird korrigiert, indem die Original-Kupplungsdeichsel gegen die flachere Kupplungsdeichsel mit der Artikel-Nr. 38.8001 ausgetauscht wird. Mit der ausgetauschten Kupplungsdeichsel hat die Kupplung des umgebauten Wagens wieder die Originalhöhe, wie das nachstehende Vergleichsbild nachher (links) / vorher (rechts) zeigt.

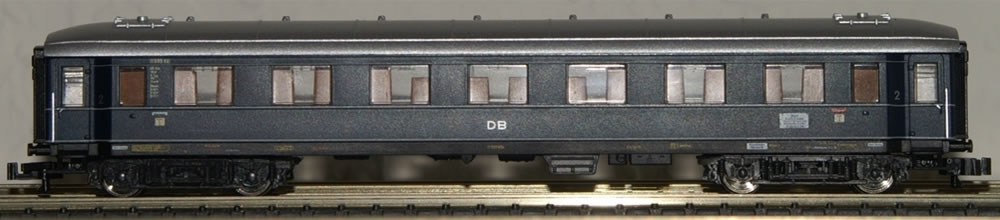

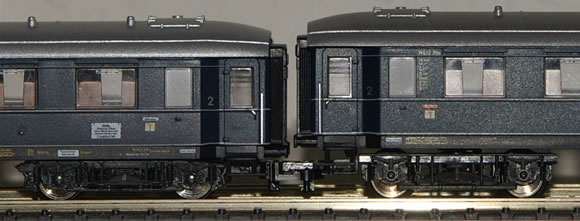

Zwei weitere Bilder des Umbau-Ergebnisses - einmal ein Vergleich mit dem Roco Eilzug-Wagen und der ganze Wagen alleine.





Ich finde, dass das Modell erst jetzt wirklich den stimmigen Gesamteindruck eines 35er-Schnellzugwagen hat und das flache, elegante Aussehen wiedergibt.

Wie gesagt, der Umbau geht eigentlich recht zügig. Das fummeligste daran ist der Tausch der Kupplungsdeichsel, ohne die Feder zu verlieren. Aber das Ergebnis rechtfertigt den Aufwand.


Danke an Udo Kappel für die Zusendung.
