THEMA: Bahnsteigtreppen

Hallo Marco,
die Bahnsteigtreppen kannst du auch ganz einfach mit Winkelprofilen aus Polystyrol selbst bauen.
Anbieten würde sich ein Profil von 1,5 x 1,5 bis 2,0 x 2,0 mm.
Eifach mit der Spitze nach oben auf eine dünne Unterlage kleben.
Die treppenöffnung auf dem Bahnsteig dann mit schönen, geätzten Geländern abgrenzen.

>> ... Von der Anlagenfront soll ein kleines ´Schaufenster` einen Blick in den Bahnsteigzugang gewähren. ... <<

Dazu fällt mir ein schöner Tunnelabschluss ein.
Ein Foto, aus einem realem Bf-Tunnel heraus in Richtung Ausgang aufgenommen, mit Hintergrundbeleuchtung an Ende angebracht, könnte den Hingucker noch weiter aufwerten.

Viele Grüße - Udo

Hallo, Marco! Genau nach der von Udo angegebenen Beschreibung habe ich die Bahnsteigtreppen unserer ersten Anlage "Matthiasberg" 2004 gebastelt. Und dieselbe Idee wie Du umgesetzt: man schaut seitlich in den Personentunnel. Auf folgendem Bild sind zwar nicht die Treppen, aber der seitliche Blick in den Tunnel zu erkennen:

http://img297.imageshack.us/img297/8798/070120mtbergbhfrs5.jpg

Wenn es Dich interessiert, steige ich morgen mal in unseren Keller hinab und schieße ein Bild von der Treppe. Bis dann und viel Spaß beim Basten, Hans-Georg!

@ Udo

Danke für den Tipp, dass wäre auch eine Möglichkeit, die ich mal näher betraten werde.

@ Hans-G.

Jo, ein Foto kannst Du gerne mal hier einstellen, würde mich doch sehr interessieren.

Gruß
Marco

moinsens,

wie wäre es mit den Stufen vom Kibri "Übergangssteg" B7801?

mfG

Hallo Marco,
auf Seite von Alfred ist auch eine Treppe
http://www.meine-n-welt.de/Bautipps/bautipps.html

gruß Matthias

Meistermodell hat Abgänge im Berliner Stil

Kurt

Hallo zusammen

Durch meinen Beruf habe ich ständig mit Treppen zu tun, daher möchte ich hierzu auch einen kleinen Beitrag beisteuern, da die meisten Treppen auf Modellbahnanlagen zu steil angelegt werden.

Ausschlaggebend ist das Schrittmaß.
Dieses setzt sich so zusammen: 2 x Steigung (Stufenhöhe) + 1 x Auftritt (Stufenlänge) sollte ca. 63-65 cm betragen (Schrittmaßregel).
Daraus ergibt sich für Spur N eine Stufenhöhe von ca. 1 mm und eine Stufenlänge von ca. 1,7 mm.

Treppen im öffentlichen Bereich, also auch Bahnsteigtreppen, sind allerdings meist flacher (ca. 13-15 cm Höhe) und dafür länger (ca. 35-37 cm).
Umgerechnet auf Spur N ergibt das ca. 0,8 mm Höhe und ca. 2,3 mm Länge.

Außerdem sollte nach 18 Steigungen ein Zwischenpodest (Länge mind. 90 cm, also 5,5 mm in Spur N) eingefügt werden, um ein Begehen der Treppe, gerade für ältere Menschen (auch Preiserlein), angenehmer zu machen (Ausruhen auf einer größeren ebenen Fläche möglich).

Da ich denke, dass viele Modellbahnkollegen das nicht wissen, wollte ich mal diese Einblicke geben.

Schöne Grüße

Andreas

Hallo Marco,
kennst Du die Produkte von LEMISO ?
http://www.lemiso.de/shop/product_info.php?cPath=21_26&products_id=34

Gruß aus München - Günther

Hallo zusammen,
schnell noch vor dem Mittagessen einen kleinen Beitrag zum Thema Treppen.
@7 Andreas - danke für den Beitrag. Aber ich glaube man kann mit der unter @1 von Udo
       aufgezeigten Methode gute Ergebnisse erreichen. Wenn man nicht gerade Profile mit
       3x3mm verwendet fallen die Unterschiede zwischen 1x1,7mm und 1,5x1,5mm nicht so
       auf. Ich selber habe Profile mit 1,5x1,5mm verwendet und es sieht meiner Meinung
       nicht schlecht aus. aber seht selber.
http://img80.imageshack.us/img80/572/treppene6.jpg

Viele Grüße Hans - Joachim

@Hans - Joachim:
Wenn du aber keine Geländer noch hinbaust, werden deine Personen ganz schön tief fallen

Gruß Bingo

@ all

Vielen Dank für die teilweise recht ausführlichen Tipps und Tricks!

Ich werde mich wohl an Udo´s Variante mal begeben und die versuchen nachzubauen und bei entsprechendem Erfolg (oder auch nicht) gebe ich wieder bescheid.

Gruß
Marco

Marco, hier ist das in #2 angebotene Foto:

http://img231.imageshack.us/img231/8034/080101mtbergbahnsteigabpp7.jpg

Ob unsere Treppe allerdings die in #7 von Andreas angeführten Normen erfüllt, dazu sage ich ohne meine Rechtsanwälte hier nichts

Hans-Georg, der aus OffeNbach.

Moin,

Ich kenne da auch ein sehr schönes Accesoire für diesen Zweck, welches gleichzeitig ein hohes Maß an Sicherheit für die Preiserleins mit sich bringt...

http://www.meistermodell.de

Viele Grüße aus Berlin, Frank

Hi Frank,

find ic h ja nett, dass ich Dich hier antreffe. Ich glaube, dass Du mir etwas über die Sitzbänke < Hermsdorf > und Deine Bahnhofstreppen an Infomaterial zukommen lassen solltest. Konnte leider nicht in Deiner Homepage fündig werden.

Melde Dich bitte  < Meine E-Mailadresse müsste Dir noch bekannt sein >.

Allen MoBahnern noch ein tolles 2008 noch.

Gruss vom Haricksee Macke Schneider

@ HGH

Danke für´s Foto! Das sieht doch echt klasse aus!!!

@ Frank

Danke für den Tipp! Wie gesagt, ich werde mich erstmal mit dem Selbstbau beschäftigen.

Gruß
Marco

So, leider mit etwas Verspätung gibt es jetzt einen kurzen Bericht über meine selbst gebastelten Bahnsteigzu-/-abgänge.

Als Material kamen die sehr leicht zu verarbeitenden Plastruct-Materialien zum Einsatz.
Für die Treppenstufen nahm ich die L-Profile 1,6x1,6 mm. Diese wurden dann zu je 10 Stufen auf Plastruct-(STS-2 genannt) Streifen geklebt.
Die Stufen bekamen eine Breite von 22 mm (3,52 m).

http://img206.imageshack.us/my.php?image=treppe1qj1.jpg

Nach 10 Stufen habe ich ein kleines Podest von je 7 mm (1,12 m) angefertigt. Pro Zu-/Abgang habe ich 30 Stufen angelegt.
Hier schon nach der Lackierung.
http://img206.imageshack.us/my.php?image=treppe2zs4.jpg

Als nächstes folgten die Seitenwände, die ich ebenfalls aus den STS-2 Streifen anfertigte. Da ich die Seitenwände mit einem weißen Fliesenimitat versehen wollte, ich aber keine vernünftigen Vorlagen am Rechner erstellt bekommen habe, habe ich ganz einfach mit den Worten "Fliesenimitation Modellbahn" gegoogelt und von den zwei (!!!) Ergebnissen hat mir gleich der erste Link geholfen.
http://stummi.foren-city.de/topic,21237,-s-bahnhof-neustadt-tief.html

Die darin verlinkte Word-Datei habe ich genommen, die Fliesen auf ein verträgliches Spur N-Maß verkleinert und auf transparenter, selbstklebender Zweckform-Folie ausgedruckt.
Da die Plastruct-Streifen ja weiß sind, war eine Lackierung nicht nötig und so konnten die Fliesen ganz einfach aufgeklebt werden. Danach wurden die Seitenwände und die Treppen vereint. Aus L-Profilresten wurden dann Stützen für die Stufen zurechtgeschnitten und unter diese geklebt.
http://img71.imageshack.us/my.php?image=treppe3cf5.jpg

Danach kam das umlaufende Podest für das Treppengeländer. Auch das konnte ich aus den Plastruct-Streifen erstellen. Bei der Breite habe ich nach Augenmaß gearbeitet und mich für eine Breite von 1,8 mm entschieden.
Lackiert habe ich das Podest in einem ähnlichen Grauton, wie die Treppenstufen.
Das passende Geländer fand ich im Sortiment von ndetail (Nr. 406, Universalzaun und -geländer). Lackiert habe ich dieses nicht, da mir der originale Chromglanz ganz gut gefiel und sowas beim Vorbild oft angetroffen wird. Schwuppdiwupp mit Sekunderkleber fixiert und fertig (noch nicht ganz ).
http://img247.imageshack.us/my.php?image=treppe4nt5.jpg

Natürlich habe ich auch an meine Senioren unter den Preiserleins gedacht und entsprechende Handläufe aus 0,3mm Federstahldraht angefertigt. Das Zurechtbiegen war ganz schön mühselig und zeitaufwendig, aber ich finde, es hat sich gelohnt.
Mit einem chromfarbenen Überzug versehen, habe ich diese mit Sekundenkleber an den Wänden fixiert.
http://img247.imageshack.us/my.php?image=treppe5qb9.jpg

Zu guter letzt gab es noch eine Verblendung kopfseitig, da man sonst das Styropor und das Holz des Untergrundes gesehen hätte..... das will man ja nicht.

Hier in eingebautem Zustand.
http://img206.imageshack.us/my.php?image=treppe6lg3.jpg

Und damit die Treppen nicht im Nichts enden, ist der entsprechende Bahnsteigtunnel in Planung. Allerdings wird sich die Realisierung noch hinziehen, da andere Sachen auf der Anlage momentan Vorrang haben.

Ich hoffe, meine kleine Bastelei gefällt Euch?

Schöne Grüße
Marco

Tante Edith mußte die Links nochmal bearbeiten...

Beitrag editiert am 07. 09. 2008 20:41.

Hallo Marco,
klasse Arbeit! Da hast du dir ja richtig Mühe gemacht.
Die Treppen gefallen mir gut.

>> ... Tante Edith mußte die Links nochmal bearbeiten... <<

Und warum nimmst du dann nicht die Werbemüllfreien? )
Direct:
http://img206.imageshack.us/img206/7193/treppe1qj1.jpg
http://img206.imageshack.us/img206/3898/treppe2zs4.jpg
http://img247.imageshack.us/img247/9201/treppe4nt5.jpg
http://img247.imageshack.us/img247/6259/treppe5qb9.jpg

Damit sind die Ladezeiten erheblich kürzer.

Viele Grüße - Udo

Beitrag editiert am 07. 09. 2008 22:11.

wo bekommt man die werbemüllfreien - hab da leider keine ahnung!

gruß

berNd

Hallo Bernd,
die bekommst du, wenn du auf "+ Show Advanced Linking" und dann den nun angezeigten Link, hinter dem "Direct link to imag" steht, hier ins Forum kopierst.

Viele Grüße - Udo

Beitrag editiert am 07. 09. 2008 23:23.

Moin,

neben dem jetzt editiertem Hinweis von Udo (Ich wollte gerade auf Johannes seinen Fred hinweisen: http://www.1zu160.net/scripte/forum/forum_show.php?id=327938&start=1 ) gibt es auch noch die Möglichkeit, den "Hotlink for forums (1)" zu nehmen und dort die eckigen Klammern inklusive Inhalt zu löschen:
[URL=http://imageshack.us][IMG]http://img209.imageshack.us/img209/2168/25594350cx8.jpg[/IMG][/URL] (Original)
[URL=http://imageshack.us][IMG] *schnipp* http://img209.imageshack.us/img209/2168/25594350cx8.jpg *schnapp* [/IMG][/URL]
Ergebnis: http://img209.imageshack.us/img209/2168/25594350cx8.jpg

Gruß
Kai

danke!

Hallo miteinander,

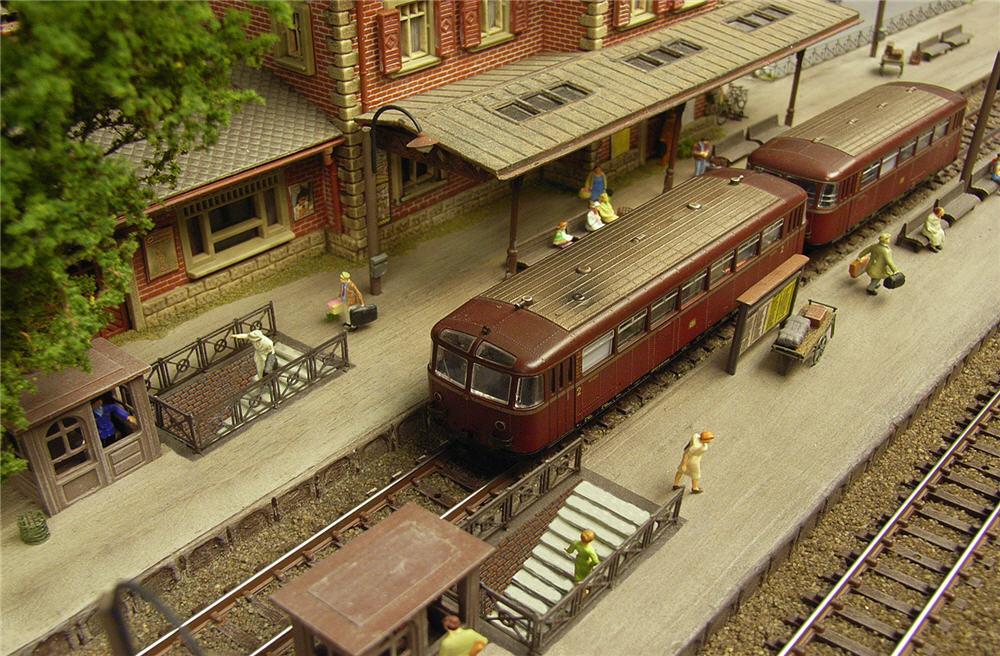

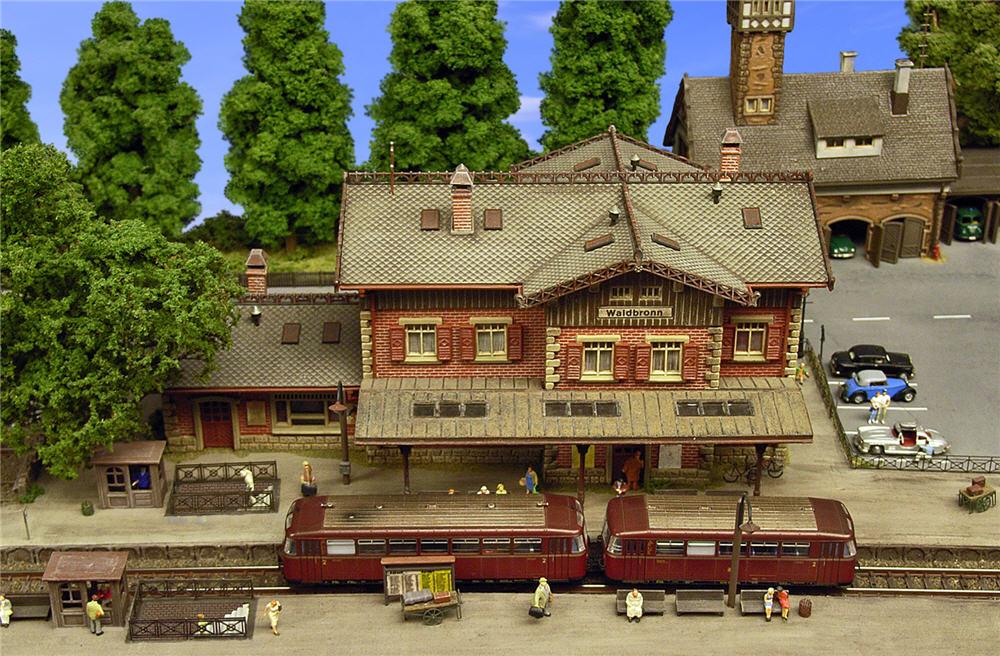

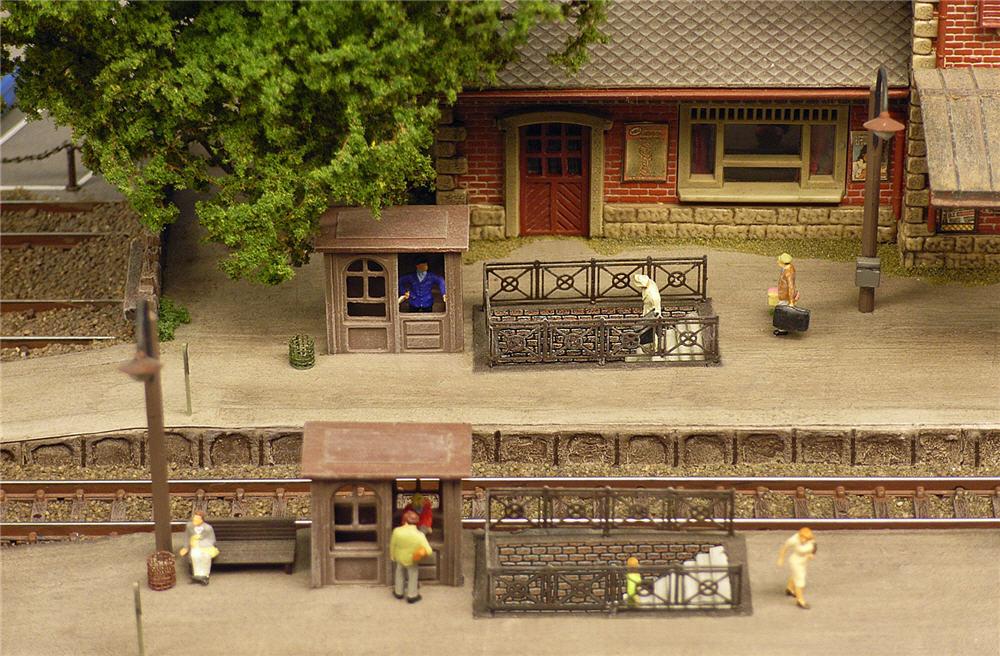

meine Treppen, für die Bahnsteigunterführungen bestehen (ganz simpel) aus übereinander-geklebten Karton-Streifen. ...sind sicherlich nicht (genau) " Norm-konform", aber (finde ich) akzeptabel.

Anbei einige Bilder:

http://666kb.com/i/b1xjvhbpvd1gst4tq.jpg

http://666kb.com/i/b1xjvyfl4lo6happq.jpg

http://666kb.com/i/b1xjwdao4t7ctvbn2.jpg

http://666kb.com/i/b1xjwqn4s4uc1uiem.jpg

Grüssla aus dem oberen Rodachtal, im schönen Frankenwald

Manni

@ 17

Danke für die Blumen, Udo!

Habe das erste mal mit imageshack gearbeitet, werde beim nächsten mal drauf achten, nochmal Danke.

Gruß
Marco

Kartonstreifen aufeinender kleben ist aufwändiger als Winkelprofile nebeneinander kleben, aber man sieht doch dass Mannis Treppe am realistischsten aussieht - Stufen länger als hoch. 45-Grad Treppen sind einfach zu steil.
Norman.

das korrekt Stufenmaß ist übrigens:

original: 16 cm hoch 28 cm tief
N:            1mm x 1,75 mm

MK

Norman,

danke für das Lob!

...übrigens gar so groß ist der Aufwand gar nicht - einige Papp-Streifen aufeinander zu kleben!
...muss ja nur die Gesamt-Breite genau stimmen (also von einem längeren Streifen - in der "Treppen-Breite" - einige Stückchen abschneiden), die "Stufen-Tiefe" ergibt sich dann beim Kleben!

Grüssla
Manni

>> das korrekt Stufenmaß ist übrigens:

original: 16 cm hoch 28 cm tief
N:            1mm x 1,75 mm
... <<

Da könnte man ja L-Profile von 1 x 2 mm nehmen und nach diesem Muster zusammen kleben:
http://img110.imageshack.us/img110/3162/treppepe1.jpg

Viele Grüße - Udo

Und was wäre das korrekte Stufenmaß für Rolltreppen?

Gruß
Eglod

@ 25

Auf was beziehen sich Deine Maße?

Für mich sehen alle Treppen verschieden aus, manche sind flacher, manche sind steiler  (hier mal die steilere Variante: http://www.bielefeld.biz/Projekte/Wohngebaeude/Schmeddingstrasse/Innen-2.jpg ). Z. B. an meinem Heimatbf Oberhausen-Sterkrade ist der Zugang zu den Gleisen 2+3 ziemlich steil ausgefallen, die Stufen sind ziemlich hoch und kurz. Die haben vielleicht nicht die identischen Maße was Höhe zu Breite betrifft, der Unterschied ist ziemlich gering, allerdings dürfte das umgerechnet auf 1:160 ein kaum spürbarer Unterschied sein.

Aber, gut zu wissen, dann schenke ich mir es beim nächsten mal, meine tagelange Arbeit Euch zu präsentieren, dass spart Zeit und Nerven.

>> ... Aber, gut zu wissen, dann schenke ich mir es beim nächsten mal, meine tagelange Arbeit Euch zu präsentieren, dass spart Zeit und Nerven.   ... <<

Hallo Marco,
lass dich nicht entmutigen, mir gefällt deine Arbeit immer noch

Treppen werden innerhalb der vorgeschriebenen Grenzmaße immer den örtlichen Gegebenheiten angepasst.
Daher kommen auch die oft unterschiedlichen Stufengrößen.

Auch spiel das Baudatum der Treppen eine Rolle, denn die Vorgaben haben sich im Laufe der Zeit auch verändert.

Viele Grüße - Udo,
der die Treppen in Sterkrade auch früher oft benutzt hat.

Danke Udo, trotz allem nimmt sowas einem die Freude an der Sache. Da stelle ich es lieber in anderen Foren ein, wo solche Arbeiten mehr gewürdigt werden. Kritik ist natürlich nicht verkehrt, da sagt ja keiner was dagegen, aber jetzt kann ich mir vorstellen, wie sich so mancher GFN-, Trix-.....Konstrukteur fühlen müsste (wenn denn solche hier mitlesen würden), wenn seine Modelle hier im Forum zerrissen werden, ohne dass auch nur ein gutes Wort rüberkommt....


>Auch spiel das Baudatum der Treppen eine Rolle, denn die Vorgaben haben sich im >Laufe der Zeit auch verändert.

Da meine Anlage in den späten 60ern/frühen 70ern angesiedelt ist und der Bahnhof keinen damaligen Neubau darstellen soll, passt das schon.

>der die Treppen in Sterkrade auch früher oft benutzt hat.

Dann weißt Du ja, wovon ich rede.

Marco

Hallo Marco,

finde Deine Treppen sehr aufwändig gemacht und sauber gearbeitet - Hut ab!

Aber sag mal: Welchen Beitrag meintest Du mit -
"wenn meine Modelle zerrissen werden, ohne dass auch nur ein gutes Wort rüberkommt..."

...war doch (soweit ich das mitbekommen habe) nur die Rede davon, dass Deine Treppen etwas "steil" wären. Fandest Du das wirklich so schlimm?

Du schreibst ja selber, dass Kritik für Dich i.O. wäre!
...finde jetzt wirklich nicht, dass irgend jemand Deine Arbeit "verunglimpft" hätte!

...glaube nicht, dass das böse gemeint war!
Hauptsache ist doch wohl, dass Dir Deine Arbeit gefällt und Spass macht, oder?

...nimms nicht so schwer! ...nix für ungut!

Liebe MoBa-Grüsse aus dem Frankenwald

Manni

>"wenn meine Modelle zerrissen werden, ohne dass auch nur ein gutes Wort >rüberkommt..."

Tausche das "meine" gegen "seine" , ich habe mich hier auf die bereits legendären Fahrzeugkritiken bezogen und was deren Konstrukteure denken würden, wenn sie hier im Forum mitlesen würden, wie schlecht doch ihre Modelle sind.

Ich meinte nicht, dass meine Treppen zerrissen würden, Kritik ist ja in Ordnung, habe ich ja geschrieben; aber man darf vielleicht auch etwas Würdigung der Arbeit erwarten. Wenn ich dann lese ´die Treppen sind zu steil Punkt`, gut dann gefällt´s eben nicht, aber wenn mir andern Leut´s Bastelei nicht gefällt, dann schreibe ich entweder gar nichts oder zolle wenigstens Respekt vor der Arbeit -> Respekt heißt ja nicht, anderen was vorheucheln.


Dieses Jahr habe ich mich mittlerweile zweimal richtig über das Forum geärgert, und dieses hier ist das dritte Mal. Den Spaß am Hobby lass ich mir bestimmt nicht nehmen, Forenmoba und ´echte` Moba kann ich ganz gut trennen, aber der Spaß am Forum vergeht mir so langsam.

Marco

falls das durchkommt:   Bitte löschen, Ismael.

Ein Test weil ich im anderen Thread nicht mehr posten kann.

Günter

Edith wundert sich:  Dieses Posting hätte als Nr. 35 kommen müssen, hat sich aber irgendwie vorgedrängelt. Wie geht denn das ??

Beitrag editiert am 09. 09. 2008 17:41.

Hallo Marco,

nimm dieses "zu steil" doch einfach konstruktiv. Du hast sehr sauber gebaut und die Optik des Umfeldes stimmt ebenfalls. Dennoch ist deine Treppe zu steil. Mit diesem Hinweis kannst du ohne eigene Recherche die nächste Treppe flacher ansteigen lassen.

Die Maße 1 x 2 mm für N sind zumindest ungefähr richtig (mag jetzt nicht nachschlagen). Sie entsprechen der preußischen Bauordnung ab etwa 1872 für öffentliche Gebäude und galten zumindest bis in die deutsche  Epoche III.

Mit Kritiken an Trix-Modellen (und anderen) ist die "Treppenkritik" jedoch nicht vergleichbar. Die entsprechenden Trix-Modelle wurden absichtlich, also wider besseren Wissens, falsch detailliert.

Grüße
Günter

Edith: ab etwa 1872

Beitrag editiert am 09. 09. 2008 16:29.

Hallo,

ich habe es mir seit einigen Jahren zum Prinzip gemacht, Arbeiten anderer nicht zu kritisieren und als Umkehr auch so wenig wie möglich zu loben.

Vor einigen Jahren hatte mal einer in einem anderen Forum (nicht Modelleisenbahn, aber Modellbau) ein Diorama einer Kaserne in 1/87 vorgestellt. Er bat um ehrliche Kritik. Das hatte ich ernst genommen. Ich schrieb, daß seine Fahrzeuge und Gebäude gut gelungen sind, die Nadelbäume aber in Modellbahnerkreisen "Flaschenbürstenbäume" genannt werden und zu regelmäßig plaziert sind. Mein Vorschlag war, er sollte lieber Laubbäume nehmen und diese in unregelmäßigen Gruppen anordnen.

Da hatte ich aber was angerichtet, der Kerl ist bald nicht mehr geworden. Da ist Marco ja noch zurückhaltend.

Gruß
Rainer

Hallo Marco,

komme seit langem mal wieder dazu, das Forum zu lesen - und finde sowohl Deine Idee als auch die bisherige Ausführung ziemlich genial (wollte sowas auch immer machen...)

Hast Du die Treppen mittlerweile schon eingebaut? Was sagt Dein "Schaufenster"?

Interessierte Grüße,

Mathias

Hallo Mathias,

eingebaut sind die Treppen, aber der Bahnsteigtunnel und das Schaufenster sind momentan auf unbestimmte Zeit verschoben. Ich möchte erstmal meine zweite Ebene und etwas Landschaft aufs Holz bringen, bevor ich mich an die Details mache.
Aber, wenn Du magst, kann ich Dich gerne diesbzgl. auf dem laufen halten. Mußt aber viel Geduld mitbringen, obendrein ziehen wir im Moment um, da bleibt nicht viel zeit zum bauen.

Anbei ein Foto von den eingebauten Treppen (die Bahnsteige waren zum Zeitpunkt der Aufnahme noch nicht gealtert).

Gruß
Marco

Die von Marco F. zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

@ 38 - Marco

Ja, aber hallo, das sieht doch schon mal ganz gut aus - das will ich auch...!

Natürlich bin ich an weiteren Baufortschritten interessiert, aber auch daran, wie Du den Rest gestaltet hast (ich nehme mal an, die Seitenwände der Treppenabgänge sind gedruckt, das Geländer ist Draht/Büroklammer - aber woher sind diese feinen Gitter am oberen Ende...?

Außerdem würde mich interessieren, wie Du die Bahnsteige selber gebaut hast - die sehen auch gut selbstkonstruiert aus!

Grüße,

Mathias

Vielen Dank für die Blumen! Aber, mittlerweile finde ich meine Treppe doch etwas zu steil ausgefallen. Beim nächsten mal würde ich es vermutlich so machen, wie Manni in Beitrag 22. Das dürfte einfacher und schneller gehen. Aber, nun habe ich sie und nun bleiben sie auch, wenn die Überdachung da ist, wird man von denen nicht mehr so viel sehen.

Die Seitenwände habe ich am Rechner ausgedruckt, auf selbstklebende Folie von Zweckform und auf die weißen Seitenwände geklebt (sie sollen eine Fliesenimitation darstellen).

Das Geländer stammt von ndetail: http://www.ndetail.de/bausatz-universalzaun.html
Und die Handläufe sind aus Federstahldraht entstanden (0,3 mm).

Die Bahnsteigkanten stammen von Silikonform http://www.silikonform.de/n/n00home.htm (Art.-Nr. K001). War eine zeitraubende Arbeit, soviele Kanten zu gießen (und hinterher die farbliche Behandlung), hat auch einige Wochen gedauert bis alle rund 45 Kanten gegossen und lackiert waren.

Dann habe ich die Bahnsteige mit Styropor gefüllt und eine dünne Schicht Gips darübergezogen, plan geschliffen und dann eingefärbt.

Die Bahnsteigüberdachung wird u. a. hieraus gebastelt: http://www.modellbahnkeller.de/pdf/Kundeninfo_2008-02-01.pdf
Unter der Überdachung werde ich noch eine LED-Beleuchtung integrieren.

Dazu kommt pro Bahnsteig noch ein Aufzug vom selben Hersteller, selbstgebastelte Aufenthaltsräume (aus Plastruct Material), Bänke von Weinert, Laternen von Viessmann, Wagenstandsanzeiger, Werbetafeln und Ankunfts-/Abfahrtstafeln werden ebenfalls im Selbstbau entstehen und zu guter letzt noch (geätzte) beleuchtete Zugzielanzeiger, ähnlich diesem Vorbild: http://www.s-uhlmann.de/zub/hbf.jpg

Gruß
Marco
