Nachrüstung der Fleischmann Profikupplung an einen Hobbytrain-Taurus

Ein Umbaubericht von Martin Klepl.

Anzeige:
Muet GmbH

Allgemein

Der Hobbytrain-Taurus besitzt zwar einen Kupplungsschacht mit Kulissenführung nach NEM - jedoch liegt dieser zu hoch und zu weit in Richtung der Drehgestelle.
Da der Fleischmann Kurzkupplungskopf 9545 höhenmäßig nicht zur Standardhöhe der normalen KKK-Modelle passt, war ein wenig Basteln angesagt.

Bedarf pro Seite

1 x Fleischmann 9570 Profi-Kupllungskopf
1 x Fleischmann 9572 Adapter zu 9570
1 Stk. Flachplastik ca. 0,5 - 0,7 mm stark, 15 x 5 mm Ecken leicht abgeschrägt ( / \ )
(z.B. eine leere Schachtel von Preiser-Figuren)
Superkleber & Bastelmesser
und natürlich 15 - 20 Minuten Zeit.

Vorgangsweise

# Gehäuse abnehmen
# Standardkupplung abziehen
# Bahnräumer abnehmen
# Pufferteil abnehmen
# KKK-Teil ausbauen

# Das Flachplastik so anpassen, dass es an der Pufferbohle vorne anliegt und hinten noch der Bahnräumer auf die Originalstifte geklebt werden kann (Seitenkanten wie oben gezeigt abschrägen, sodass der Pufferteil noch ins Gehäuse passt!

# Flachplastik aufkleben

# Fleischmann-Kopf 9570 auf Adapter 9572 aufsetzen

# Die Zäpfchen an der Oberseite des Fleischmann-Adapters 9572 abschneiden und mittig ankleben. ACHTUNG: Der Abstand ist selbst wählbar, ich habe es so gewählt, das zwischen den Puffern ca. 2,5 mm Spalt bleibt! Das heißt, dass die Vorderkanten des Adapters mit der Vorderkante der Pufferbohle gleich ist.

# Pufferteil wieder auf den Rahmen aufdrücken
# Gehäuse aufsetzen
# Höhe des Kopfes 9570 einstellen - Fertig.

Bilder

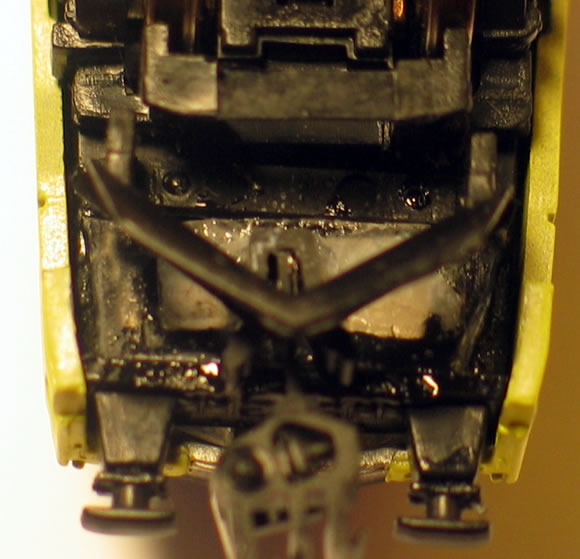

kurzkupplung hobbytrain taurus

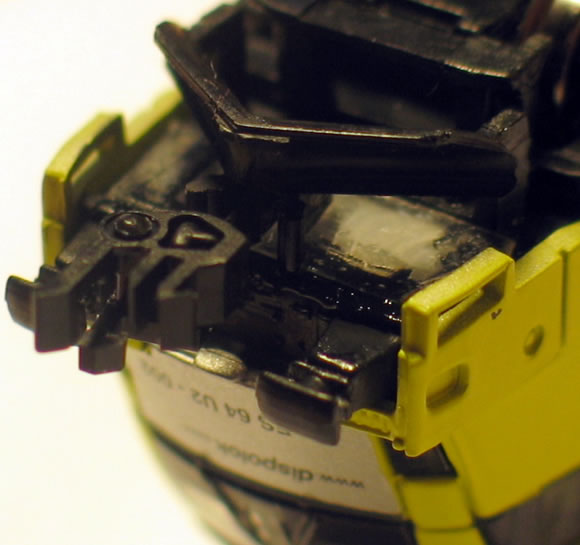

umbau hobbytrain taurus auf kurzkupplung

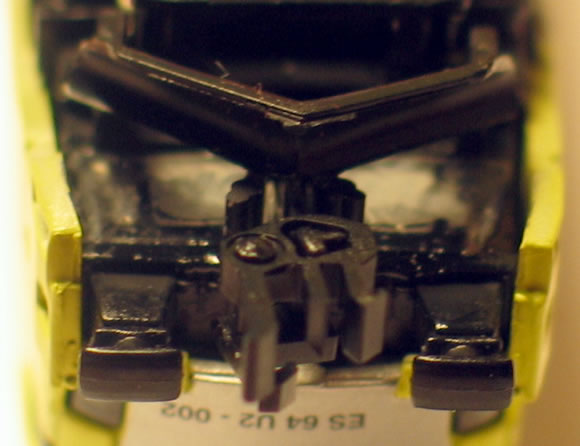

hobbytrain taurus mit fleischmann profikupplung

hobbytrain taurus mit fleischmann kurzkupplung


Danke an Martin Klepl für den Umbaubericht.
