Minitrix Diesellokomotive DB V160 / BR 216

Anzeige:
Filigranes Modellbauzubehör in Ätztechnik

Überblick

Decoder: Tran DCX 74
Digitalformat: DCC
Schnittstelle: Ja
Fräsarbeiten: Nein

Einbau

Umbau auf Industriesteckleiste

Da die Trix-Buchse immer wieder elektrisch versagte, habe ich diese entfernt und auf die Schnittstelle eine Industriebuchse (Rastermass 1,27 mm, Version mit geraden Stiften, in Eigenregie für Surface-Mount gebogen) gelötet. Die oberen Seitenkanten des Buchsenkörpers wurden schräg angefeilt damit die Anordnung in den vorhandenen Freiraum unter dem Dach passt.
Ursprünglich hatte ich dies für einen Kühn N025P ausgelegt, der jedoch mit dem Antrieb regeltechnisch nicht optimal zurecht kam. Daher wurde ein DCX74D mit der entsprechenden Stiftleiste versehen. Man kann auch den serienmässig erhältlichen DCX74D/N mit den 0,4 mm Drahtstiften verwenden und die Pins auf 4 mm kürzen.

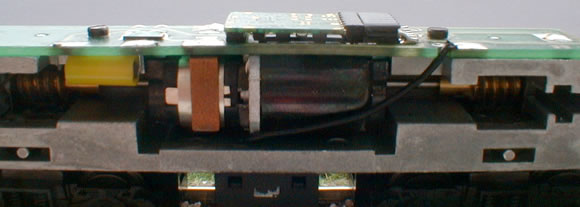

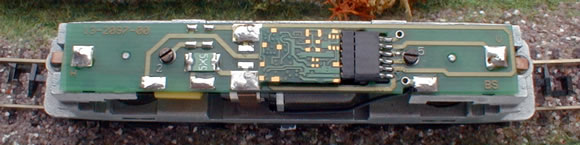

Bilder





Programmierung

Standardwerte des Decoders

Danke an Peter Wagner für die Zusendung.
