Minitrix Dampflok BR 44 "Jumbo" mit Sound

Anzeige:
DM TOYS - Der Spezialist für Spur N

Überblick

Decoder: Tran SL 74, CT Electronik
Digitalformat: DCC
Schnittstelle: Ja - aber nicht verwendet
Fräsarbeiten: Ja, geringfügig

Einbau

Bei der Lok mit der Artikelnummer 12609 ist der Umbau recht einfach zu machen. Im Tender sitzt bereits eine Digitalschnitstelle, welche aber nicht verwendet wurde.
Die Schnittstelle wurde mit einem Seitenschneider rausgekniffen und auch die Platine rund um die Schnittstelle entfernt. Nur der hintere Teil, an dem die ganzen Kabel von Lok und Tender zusammengeführt werden, bleibt stehen. Dieser Teil ist auch wichtig, um die Schlussbeleuchtung zu erhalten!

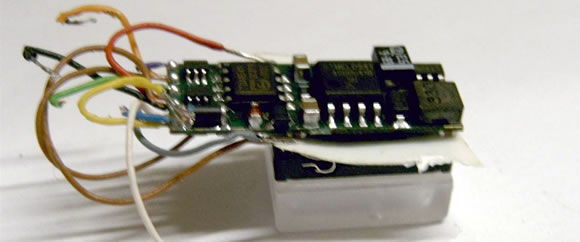

Der Lautsprecher wird als auf der Unterseite des Decoders mit einem Klebeband fixiert und angeschlossen, wie es auf dem nachstehenden Bild gut zu sehen ist.



Der elektrische Anschluss des Decoders erfolgte gemäß der Decoderanleitung:
Rot - Linke Schiene
Schwarz - Rechte Schiene
Orange - Motor links
Grau - Motor rechts
Weiß - Beleuchtung vorne
Gelb - Beleuchtung hinten
Braun - Lautsprecher Anschluss 1
Braun - Lautsprecher Anschluss 2

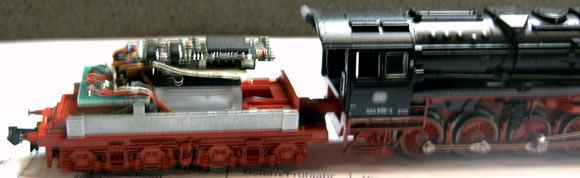

Auf dem nächsten Bild kann man den Einbauort von Decoder und Lautsprecher sehr gut sehen.

minitrix br 44 mit sound

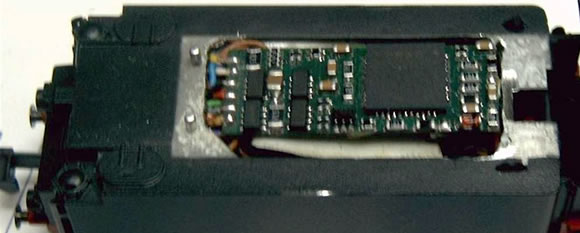

Als nächstes musste am Tendergehäuse von innen noch etwas Platz gemacht werden. Dazu wurden die "Ecken" rund gefeilt und hinterher (WICHTIG!) mit schwarzer Farbe gestrichen und isoliert.
Der Kohlenaufsatz wurde vorsichtshalber auch etwas ausgefeilt und mit schwarzer Farbe isoliert.

minitrix br 44 mit sound

Als letztes erfolgte dann noch das einstellen des Decoders, Sound programmieren usw.
Die Schnelligkeit der Dampfstöße musste auch passend eingestellt werden, damit das typisch schnelle Schlagen der 044er Jumbos zu hören ist, welches ein wenig Zeit und viel testen benötigt... (CV131 -> 133)

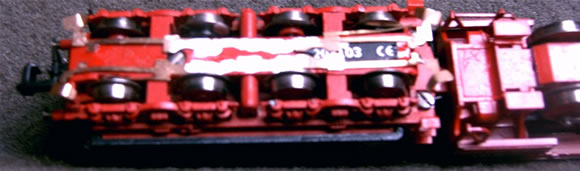

Als letztes kann man noch Imotec Schienenschleifer nachrüsten. Ich würde es in jedem Fall empfehlen, es ist wesentlich besser für die Stromabnahme - ein Bild von der Tender-Unterseite gibt es nachstehend.


minitrix br 44 mit sound

Mit dem Tran SL 74 erhält man mit geringem Aufwand ein tolles Soundmodell, dass im Vergleich zum Origingal-Minitrix-Soundmodell mehr Einstellmöglichkeiten bietet und auch günstiger ist.

minitrix br 44 mit sound


Danke an Christian Winkelmann für die Zusendung.

Zurück zur Decoder-Einbaubeispiele-Übersicht


Das sagen User zu diesem Thema (4 Beiträge):

Am: 28.06.07 14:57

Hallo,
ich habe mal eben die wichtigsten CV´s aus meiner Lok ausgelesen:
Cv 49 = 8
CV132 = 90
CV133 = 100
CV134 = 1
Das sind wie ich finde die wichtigsten, der Geschmack ob die Auspuffschläge stimmen muss jeder selber entscheiden, (ich finde sie ganz passend!) ansonsten einfach mit den CV132 bis 134 noch ein bisserl spielen...
Mfg
Christian W.
Am: 17.06.07 22:39

Kammst Du noch ein paar Angaben zur Einstellung der sound-relanten CV's bei Deiner 44 machen? Ich bin gerade bei meinen am Tüfteln, komme aber noch nicht so recht auf einen grünen Zweig....
Danke,
Wolfgang
Am: 16.05.07 14:24

Hallo Michael,
der Lautsprecher ist der "eckige Standard" Lautsprecher von CT Elektronik, wie er jetzt bei den Decodern mitausgeliefert wird.
Mfg
Christian W.
Von: Michael
Am: 13.05.07 22:26

Ist der Lautsprecher auch von CT Elektronik (LSpeakeckig)?
