Mehano E-Lok FS E444R Tartaruga

Anzeige:
Eichhorn Modellbau

Überblick

Decoder: Minitrix 66838
Digitalformat: DCC/Selectrix
Schnittstelle: Ja
Fräsarbeiten: Nein
Mehano FS E444R

Allgemein

Die beiden Schienenräumer abnehmen. Das Gehäuse selbst wird durch leichtes Spreitzen der Seitenwände abgehoben. Abschließend die Abdeckung zwischen den Drehgestellen abnehmen (das Foto zeigt die Lok mit bereits abgenommener Abdeckung aber noch montierten Schienenräumer und Gehäuse).

Mehano FS E444R

Das Drehgestell wird an der Lötseite der Unterplatine herausgenommen. Danach die kleine Platine für den Analogbetrieb von der Löt-Schnittstelle ablöten.

Mehano FS E444R

An die Lötschnittstelle wird nun der Decoder angelötet, wie im nächsten Bild ersichtlich.

Mehano FS E444R

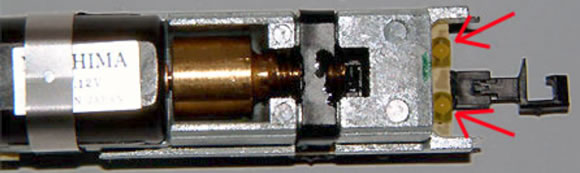

Achtung! Die LEDs einer Seite müssen ausgelötet und anschließend mit umgekehrter Polarität wieder eingelötet werden, da sie ansonsten nicht leuchten würde.

Mehano FS E444R

Danach die Lok wieder zusammenbauen und probefahren.


Danke an Hugo Booister für die Zusendung.
Die Fotos stammen - mit einer Ausnahme - mit freundlicher Genehmigung von Matthias Haltiner - www.haltiner-online.ch
