Brawa Diesellokomotive BR 216 mit Sounddecoder
Anzeige:
Überblick
| Decoder: | Tran SL74D (CT-Elektronik) |
| Digitalformat: | DCC |
| Schnittstelle: | Ja, wird aber nicht verwendet |
| Fräsarbeiten: | Ja |
Einbau
Die Lok wird zunächst ganz zerlegt. Von der Platine werden die beiden Drosseln
und die Schnittstelle entfernt.
Im Fahrzeugrahmen wird oberhalb des Drehgestells auf der Seite, auf der auch die
Anschlüsse des Motors sind, eine Vertiefung für den Lautsprecher ausgefräst. Es
wird so tief hinunter gefräst, dass der Lautsprecher knapp oberhalb der Antriebsschnecke
zu liegen kommt (gleiche Höhe, wie die Auflage der Motorhalterung).

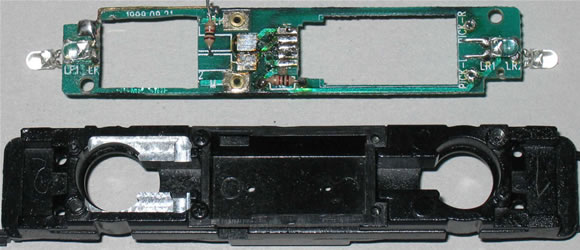

In die Platine wird in diesem Bereich ebenfalls ein Ausschnitt gefräst, bzw. mit der
Laubsäge gesägt. Dabei werden allerdings auch die Verbindungen zu den LED’s
und zum Drehgestell unterbrochen. Die obere LED sollte dabei auch ausgelötet
werden, denn die Lötaugen dieser LED werden durch den neuen Ausschnitt halbiert.
Den Vorwiderstand für die LED’s habe ich in die Nähe der Motoranschlüsse versetzt
und mit einem dünnen Messingstreifen an der Leiterplattenkante mit den Kathoden
der LED’s verbunden. Durch den Messingstreifen erhält die Platine wieder ihre
Stabilität. Für den Widerstand muss vorher in der Mitte der Leiterplatte ein Loch
gebohrt werden, um ihn an die Leiterbahn auf der Rückseite anlöten zu können. Der
Decoderausschnitt wird noch geringfügig befeilt, damit der SL74D hinein passt.
Die Anschlußdrähte der oberen LED auf der Lautsprecherseite müssen direkt am
LED-Gehäuse abgebogen werden und ganz kurz an die noch halb übergebliebenen
Löcher in der Platine angelötet werden.
Jetzt können die Drehgestelle wieder eingesetzt werden. Auf der Decoderseite
werden die alten Anschlüsse wieder hergestellt. Auf der Lautsprecherseite wird ein
Kabel an ein Beinchen der LED gelötet und von dort an eine der abgetrennten
Leiterbahnen (gelbe Litze auf der Unterseite der Leiterplatte). Das andere Kabel wird
an die andere abgetrennte Leiterbahn gelötet.

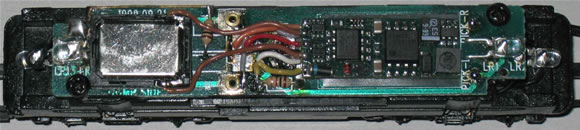

Die Leiterplatte kann jetzt wieder eingebaut werden. Der Decoder wird an die
Lötpads der Schnittstelle gelötet. Nur die Motorkabel werden direkt an die
Motorkontaktbleche gelötet. Die nicht benötigten Kabel (blau, grün und violett)
werden am Decoder abgelötet.
Die Käfigklemmen am Lautsprecher stehen im Dachbereich an, sie werden
abgezwickt und die Kabel vom Decoder direkt seitlich angelötet. Ich hatte erst vor,
den Lautsprecher mit den Anschlüssen nach unten einzubauen. So ist aber die
Kabelführung etwas einfacher.
Wenn die Zugkraft nicht ausreichend ist, könnte zwischen Motor und Decoder noch
ein Streifen Walzblei eingelegt werden.
Danke an Klaus
Hüttner für die Zusendung.
Zurück zur Decoder-Einbaubeispiele-Übersicht
Das sagen User zu diesem Thema (4 Beiträge):
davon würde ich gerne mal ein Video mit Sound sehen, wie das rüberkommt. Hat sich das fehlende Gewicht schon bemerkbar gemacht?
Ciao
Carsten Heidtke
Man kann den Lautsprecher auch umdrehen (oben nach unten), dann muß aber noch etwas Platz für die Kabel geschaffen werden. Mir schien das aber so wie gezeigt einfacher und am Sound ändert es nichts.
Gruß Klaus
sehr interessanter Umbau!!!
Eine frage habe ich allerdings dazu, passt der Lautsprecher so wie er ist von der größe hinein, oder mußte der Klangkörper bearbeitet werden?
Mfg
Christian W.
