Arnold Hemschel DHG 700 "Agrolinz"
Anzeige:
Überblick
| Decoder: | Lenz LE0521 |
| Digitalformat: | DCC |
| Schnittstelle: | Nein |
| Fräsarbeiten: | Nein |
Einbau
1. Lok komplett zerlegen, Motor ausbauen, Führerhaus (ist ein separater Teil) vom Chassis abziehen2. Kontaktfedern zum Motor entfernen (hin- und her biegen bis sie abreissen)
3. Lichtanschlüsse vom Decoder entfernen
4. Decoder schmäler feilen, bis dieser in das Führerhaus passt
5. Kabel am Decoder passend verlegen

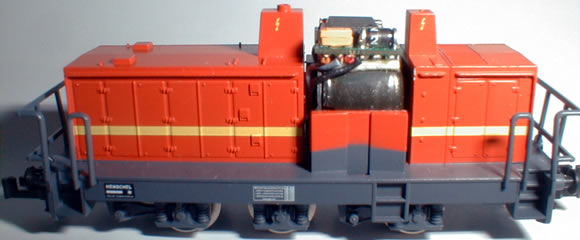

6. Decoder mit kleinen Stücken des mitgelieferten Doppelklebebandes am Motor anklebe.
7. Motoranschlussdrähte (orange/grau) ablängen, abisolieren (nicht verzinnen!) und die blanken Litzen vorsichtig unter die Motorkontakte (Bürstendeckel) einklemmen
8. Motor einsetzen
9. Gleisanschlussdrähte (rot/schwarz) ablängen, abisolieren, verzinnen, verlegen und vorsichtig an die Stromabnahmebleche anlöten (am besten an der Stelle, wo zuvor die Fahnen zum Motor weg gingen)
10. Fahrwerk und Chassis ohne Führerhaus zusammenbauen
11. Fahrprobe

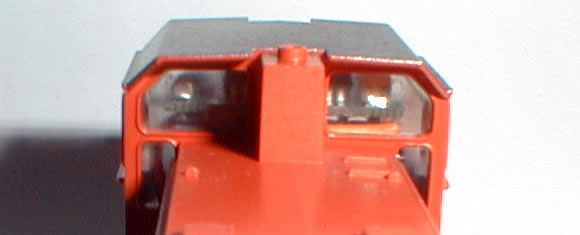

12. Zum Schluss das Führerhaus aufstecken
Danke an Peter Wagner für die Zusendung.
Zurück zur Decoder-Einbaubeispiele-Übersicht
Das sagen User zu diesem Thema (2 Beiträge):
Von: Bahnstadt
Am: 31.01.2015 22:36
Decoder: Lenz Silver Mini Plus
Der Decoder passt gut in das Führerhaus, Einbau identlisch mit folgenden kleinen Abweichungen:
1. ) Motoranschlüsse wurden direkt an die Motorkontakte angelötet
2.) Gehäuse wurde an der Stelle wo die Gleisanschlüsse sitzen, mit kleinen Streifen aus Isoband isoliert
3.) Kontaktfedern wurden auf halber Höhe knapp unterhalb des Motors abgekniffen und Gleisanschlüsse dort angelötet
Decoder-Einstellungen:
CV50 (Motortyp) = 50
CV9 (Wiederholrate) = 0
CV2 (Minimalgeschwindigkeit) = 0
CV5 (Maximalgeschwindigkeit) = 63
Der Decoder passt gut in das Führerhaus, Einbau identlisch mit folgenden kleinen Abweichungen:
1. ) Motoranschlüsse wurden direkt an die Motorkontakte angelötet
2.) Gehäuse wurde an der Stelle wo die Gleisanschlüsse sitzen, mit kleinen Streifen aus Isoband isoliert
3.) Kontaktfedern wurden auf halber Höhe knapp unterhalb des Motors abgekniffen und Gleisanschlüsse dort angelötet
Decoder-Einstellungen:
CV50 (Motortyp) = 50
CV9 (Wiederholrate) = 0
CV2 (Minimalgeschwindigkeit) = 0
CV5 (Maximalgeschwindigkeit) = 63
Von: Dampf-Fitness
Am: 28.04.2007 19:44
Hallo! Habe den Tran Decoder DCX 74 zD genutzt. Da muss dann nichts gefeilt werden.
Die Kabel unter die Bürstendeckel zu stecken, ist aber eine echt nervtötende Fummelei - habe dabei fast die Kriese bekommen, weil sich die Bürstendeckel und/oder Kabel immer wieder gelöst haben. Ist aber wohl die einzige Möglichkeit.
Letztendlich hat es aber funktioniert.
Herzlichen Dank an Peter für den Einbautip.
Lieben Gruß
Klaus
Die Kabel unter die Bürstendeckel zu stecken, ist aber eine echt nervtötende Fummelei - habe dabei fast die Kriese bekommen, weil sich die Bürstendeckel und/oder Kabel immer wieder gelöst haben. Ist aber wohl die einzige Möglichkeit.
Letztendlich hat es aber funktioniert.
Herzlichen Dank an Peter für den Einbautip.
Lieben Gruß
Klaus
