Arnold DB BR 93 (Arnold 2291/2292/2295)

Anzeige:
FKS-Modellbau Gerd Gehrmann

Überblick

Decoder: Tran DCX 74
Digitalformat: DCC
Schnittstelle: Nein
Fräsarbeiten: Nein

Einbau

Mir stand eine bereits mit dem original Digital-Nachrüstsatz von Arnold ausgerüstete BR 93 zur Verfügung. Ich war jedoch mit dem veralteten, ungeregelten Decoder nicht zufrieden. Vor allem konnte die Höchstgeschwindigkeit nicht eingestellt werden. Dieser Nachrüstsatz enthält die Kunststoffplatte mit den Radkontakten und den bereits unterbrochenen Blechstreifen zu den Lämpchen. Diese Kunststoffplatte ist jedoch nicht notwendig - es kann auch die bereits vorhandene Platte durch heraustrennen eines Teiles der Blechstreifen so abgeändert werden, dass der Decoder nur noch angelötet werden muss.

Zunächst sind die Leiterbahnverbindungen zum vorderen und hinteren Licht zu trennen. Dabei vor allem beim Stirnlicht darauf achten, dass genügend Platz zum Anlöten des Kabels vom Decoder bleibt. Außerdem ist etwa in der Mitte zwischen den Zylindern ein Kontaktblech nach unten zur Vorlaufachse. Dieser Kontakt muß erhalten bleiben (eventuell ist es einfacher, das weiße Kabel direkt an die Lampe zu löten.)

Jetzt wird der Decoder unterhalb des Kessels direkt vor die Motorschnecke quer zur Fahrtrichtung auf ein dickeres doppelseitiges Klebepad geklebt. Vorher ist eventuell an den Motorkontaktblechen an der vorderen senkrechten Kante ein wenig abzuschleifen (je nach Breite des Decoders). In der Höhe ist genügend Platz vorhanden.

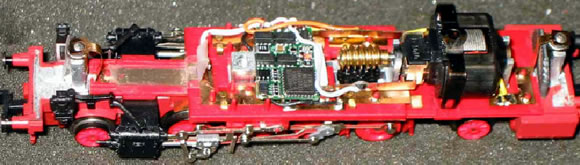

Nun werden die Litzen angelötet (Bild). Die Gleisanschlüsse (rot, schwarz) werden dabei an den in Fahrtrichtung vorderen Lötpunkten der zuvor entfernten Drosseln und die Motorlitzen (grau, orange) an die Federn links und rechts der Getriebschnecke angeschlossen.

Danke an Klaus Hüttner für die Zusendung.
