THEMA: Loks verbessert, gesupert und verfeinert - Teil 11

war doppelt gepostet

Hallo Georg,

link eingefügt, hoffe du meinstest den Link mit "hier gehts weiter mit Teil 11.

aha, auch eine DR 50er. Welche Nummer bekommt sie? ich hab ganz schön gesucht und war kurz bei der 50 2740 gelandet aber die hatte keine Giesl und als sie einen Giesl hatte, hatte sie noch die verkleideten Ausströmrohre analog der 52er. so what, es ist die 2725 geworden.

https://www.dampflokomotivarchiv.de/index.php?n..._01&action=image

der Unterschied zu deiner: nur noch ein Tritt an der Rauchkammerschräge und niedrigere Laternen ohne Bügel.
und deine Ausströmrohre, hast du da was geändert?

Grüße Torsten

Hallo Torsten
,,
danke für die Einfügung des Links (erleichtert später die Suche).

Ich habe die 50 2740-4. Ich habe in einem Buch ein Bild gefunden mit Giesl und eckigen Einströmern. (Bild v 25.01.79).
Für die Einströmer habe ich es mir ganz einfach gemacht: Aus schwarzem Papier was passendes geformt und aufgeklebt.
Ob am Tender das "Kein Trinkwasser" Schild ist, ist auf dem Foto nicht erkennbar, daher habe ich keines angebracht.
Bei Gelegenheit muss ich noch was ändern. Die hat an der Schräge nur einen durchängigen Tritt (wie bei dir), nicht die einzelnen Tritte.

Viele Grüße
Georg

Hallo Georg,

genau dieses Bild meinte ich, bis dahin hatte sie den Giesl.
Musst du nur noch die Tritte an der Front ändern, dann passt das. Geht die Rauchkammertür bei deiner ab? Ich hatte einige Probleme sie ganzbeinig raus zu bekommen. Muss aber vielleicht auch gar nicht.
Welche Basis hattest du? Ich hatte eine aus einem Sonderangebot, die lag knapp ein Jahr einfach in ihrer Schachtel und hatte dann plötzlich fürchterlich aussehende Räder, jedes eine andere farbe und zusätzlich noch Klberspuren an den Spurkränzen. Musste alles lackieren... naja, bei der Gelegenheit hat meine aus einer 50 849 entstandene 50.35 die schön brünierte Steuerung bekommen. Ist ja auch nicht schlecht.

Was mir noch einfällt, die Luftpumpe hab ich noch geändert.

Grüße Torsten

Die von dampfrailfan zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hallo Torsten,

ich glaube, ich habe die Basis vor 17-20 Jahren beim Händler gekauft. An den Rädern bisher kein Veränderung.  Bei der habe ich die Rauchkammertür noch nicht abgezogen. Bei einer anderen (für offene Schürze) habe ich gestern die Rauchkammertür problemlos heraus bekommen (Kessel vom Fahrgestell getrennt).
Ich denke bei der mit Giesl werde ich zuerst versuchen, die einzelnen Tritte abzuzwicken.

Viele Grüße
Georg

https://www.dampflokomotivarchiv.de/images/basic/hen_26808_67.jpg
https://www.dampflokomotivarchiv.de/images/basic/hen_26808_68.jpg

Ich bin ein Fan dieser 50er - Varianten und schaue mit begeistert diese Umbauten an!
Woher ist der Giesl-Ejektor?

Gruß Sven

Moin, Giesl war gemeint um bessere Abgasdurchströmung, und damit bessere Durchzug in der Feuerbüchse zou bekommen.

MfG, Rudolf

Hallo Sven,

das Bauteil Giesl-Ejektor stammt bei meiner von KH und hatte dort die Art. Nr. 1065.

Grüße Torsten

Hallo Sven,

wie von Torsten geschrieben, von KH. Spur N Ersatzeile hatte bis vor kurzem noch welche https://spur-n-teile.de/aat-zrs-033.html . Ob noch welche nachproduziert werden?
Andy hatte doch auch welche in 3D Druck. Evtl. kann er noch welche drucken.

Viele Grüße
Georg

Super, ....Torsten und Georg und danke euch beiden.

Da habe ich ja nun eine neue Aufgabe in meiner Aufgabenbox 😁
Gruß Sven

Hallo
Hier meine 50ziger versucht zum teil noch ohne Beschriftung
Christian

Hallo Sven

hier der Link zu Andi https://www.1zu160.net/scripte/forum/forum_sho...6&sb1=giesel#aw6

Viele Grüße
Georg

🙂👍

Hallo,

danke für die Vorstellung der ganzen schönen 50er! Und Danke auch für Georg für die Erläuterungen in Beitrag #99 in Teil 10.

Viele Grüße,

Udo.

Hallo, hier ist zwar nichts gesupert oder verbessert, sondern - bis auf Räder und Steuerung von Arnold 41 - ist alles selbst gebaut. Diese Lok ist - vorbildgerecht - nicht motorisiert, sondern soll als Ausstellungsstück dienen (da werden über zwanzig Loks kommen, dauert aber noch ein bisschen), aber ich möchte sie schon mal zeigen, weil sie mich viel Herzblut gekostet hat - diese Möblierung von Kesseln ist schon eine beondere Aufgabe....
Wollte sie einfach mal zeigen, auch wenn ihr der dunkelrehbraune Lack noch feht, Lackieren folgt im späteren Frühjahr - hoffentlich...
Bauzeit geht bis in die frühen 90er zurück, aber die Fertigstellung und damit bis auf den gelöteten Kessel auch viele Neuarbeiten gehen auf die letzten Wochen.
Also einfach mal zwei Bilder, von jeder Lokseite eines.
Stefan grüßt alle und wünscht sich neben weiteren Superungen auch mal gezeigte Selbstbauten (oder Radikalumbauten)

Die von Piko-N zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Was für ein geiles Teil! Eigentlich zu schade zum Lackieren. Was für eine Lok ist das?

LG Mike

Das wird H45024 - eine der Loks aus meiner großen Kohlenstaubserie.
Vorbildgerecht ohne Antrieb deshalb, weil sie in den 10 jahren ihrer Existenz wohl nur 8km aus eigener Kraft gefahren ist.
Grüßle Stefan, der sie als Messingmodell auch ziemlich chic findet

Hallo,

ein paar Bilder.
Ein etwas besseren Bild der vorne offenen 50.

Jetzt habe ich mir endlich eine 01 507 gebaut (Boxpok, ein Scheibenvorläufer, die Zylinder vorne etwas zugrüstet, Leitungen rechts unter dem Führerhaus etc.)

meine ganz alte FLM DRG 56 habe ich auf Bundesbahn IIIa umgerüstet (z.B. Gasbehälter entfernt, andere Laternen, Lichtmaschine mit Leitung zum Vorwärmer, Glocke, seitliche Tenderbeschriftung etc.). Den großen Vorläufer hatte sie schon vorher bekommen.

Ich hatte 2 FLM 50 (Wannen- und Kabinentender). Da habe ich die Lokgehäuse getauscht. Der Wannentender hat vorne eine Schutzwand bekommen, beim Gehäuse mit den Wagnerblechen das Zentralrad an der Rauchkammer entfernt, etc.

Als nächstes ist eine 74 und eine 01.10 Kohle an der Reihe.

Viele Grüße
Georg

Die von 141P zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hallo Georg,

cool, die interessante 01 507 im Modell.
Da müsstest du jetzt noch eine Menge Teile übrig haben um eine 01.5 mit Schürze und Speichenrädern zu bauen, oder?
Du schreibst, dass du Leitungen unter dem Führerhaus nachgerüstet hast, wie hast du das gemacht und kannst du das genauer, also mit scharfem Foto, zeigen bitte?

Grüße Torsten

Hallo Torsten,

es sind nur Speichenradsätze übrig. Ich hatte mir eine 01 519 (mit Speichenrädern) gekauft und bei H. Krella Boxpokradsätze. Der Scheibenvorläufer stammt von einem Altbaukesselwagen von Brawa.
Die Leitungen sind nur Draht und etwas Karton. Evtl. kannst du was erkennen.

Nachdem meine DR 44 611 (mit dem "Stehkragen" um den Schlot) ihre Schilder bekommen hat, auch noch ein Foto von der.

Viele Grüße
Georg

Die von 141P zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hallo Georg,

deine 01 507 gefällt mir sehr gut! Ich habe die Lok ebenfalls aber mit EDV Nummer so wie sie bis Anfang der 70er Jahre gefahren ist. Auch 01 0504 habe ich mit Giesel, zurückgeschnittener Domverkleidung usw.

Die 44er ist natürlich auch toll!

Gruß Sylvio

Hallo Sylvio,

danke. Zeig doch mal deine, die ist bestimmt schöner (ich bin nur Gelegenheitsbastler). Mittlerweile habe ich 4 verschiedene 01.5. Hier noch meine 01 504, ist noch ein altes Bild, inzwischen hat die auch einen Giesl bekommen.

Wenn ich die 01.10 fertig habe (z.B. die Leitungen unter dem Führerhaus fehlen noch und werden etwas aufwendiger), kommt die DR 74 1230 an die Reihe. Vorwärmer und Pumpe (kommt nach vorne) ist schon entfernt, Lichtmaschine, Schilder und runder Vorwärmer liegen schon bereit.

Viele Grüße
Georg

Die von 141P zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hallo Georg,

so, nun daheim und schnelle mal Bilder meiner beiden 01.5 rausgesucht. Für einen "Gelegenheitsbastler" machst Du schöne und gute Dinge! Bei der 01 0504 handelt es sich auch um das Arnold Modell welches mir besser als Minitrix gefällt. Daher habe ich bei der Lok die Domverkleidung weggefräst und daraus die 0504 mit Ölfeuerung gemacht. Auch das "Überbleibsel" der Schürzenverkleidung ( am Führerhaus) hab ich mir anfertigen lassen! Wenn dann richtig
Bei der 0507 ist es so, die Lok hab ich als 01 519 (Arnold) mit Boxpokradsätzen bei ebay gekauft! Da ersparte ich mir die Suche nach diesen Radsätzen
Die Vorläufer sind bei beiden Loks von Flm. 23er und das Scheibenlaufrad der 0507 habe ich aus solch einem Radsatz gedeht.
Beide Loks haben einen GAM und sind Digital wobei die 0504 mit Sound ist.

Hoffe, die Modelle gefallen etwas?

Viele Grüße Sylvio

Die von 44 0093 zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hallo Sylvio,

danke, tolle Loks. Das ist dann der Unterschied zum Gelegenheitsbastler .
Meine 01 507 hat einen SB Umbausatz bekommen.

Viele Grüße
Georg

Hi Georg,

Ich danke dir! Mir gefallen sie auch, außer der beiden hab ich noch eine Trix 01.5 die als 01 0525 ihre Runden dreht. Meine GAM Antriebe mache ich grundsätzlich selbst. Macht viel Spaß sowas einzubauen.

Viele Grüße Sylvio

Beide Modelle sehen fantastisch aus, Sylvio! Ich habe mich bisher noch nicht an Umbauten herangetraut, Deine Fotos motivieren!

LG Mike

Hallo Mike,

danke dir! Beide Modelle sind Recht einfach zu realisieren, vielleicht klappt es ja mal bei dir mit so einem Umbau.

Viele Grüße Sylvio

Hallo,

obwohl man hier sehr viele schön gesuperte Modelle sieht, sehen deine beiden Umbauten / Superungen besonders gut aus , Sylvio - fantastische Modelle !

Natürlich braucht sich auch Georg nicht verstecken, er verbessert akkurat so unglaublich viele Modelle ( auch als Beispiel für andere hier ) die dadurch meist deutlich feiner/vorbildgetreuer aussehen, und zeigt sie hier, manchmal auch grössere Umbauten - wirklich alle Achtung dafür . Eine permanente Fleißarbeit.

Schöne Grüsse

Dirk

Hallo Georg,

das mit den Leitungen muss ich mir mal genauer ansehen.

Zur 01 504. Leider haben beide Hersteller es bisher nicht geschafft eine Kohlelok raus zu bringen. Abgesehen vom Tender sind dennoch alle Ölloks, weil sie keinen Aschkasten haben. Ich hab das versucht zu korrigieren, mit einem geätzten Teil, das ich vom Bau meiner 22er über hatte. Hab jetzt leider kein besseres Bild, auch nicht von der anderen Seite.
Was meiner noch fehlt sind die Kolbenstangenschutzrohre. Nur Drahtstücke will ich da nicht rein stopfen, früher gab es mal wirklich schöne Gussteile von KH, aus der Traum...
Brüniert hab ich die Steuerung, die Pufferbohle ist zugerüstet, mehr ist nicht passiert. doch, die Windleitbleche ringsrum dünner gefeilt. Die wollte ich schon mal ätzen, hab auch schon welche gemacht aber da hab ich mich an einer Stelle mit dem Radius vertan, so liegen die Dinger sinnfrei rum. Müsste man noch mal raus kramen.

Letztens hab ich eine 01 519 repariert, dabei kam das Thema mit den roten Rohren auf der Heizerseite auf. Die müssten bei der 504 dann wohl auch eher schwarz sein, da fehlt mir noch eine Farbaufnahme... und hatte die 01 504 wirklich noch keine Indusi als sie Anfang der 60er in dem Zustand nach Bebra kam? Muss ich auch noch mal nachblättern.

Grüße Torsten


Die von dampfrailfan zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hallo Torsten,
Ich könnte Bilder Deines Aschekastens beitragen.
Kolbenstangenschutzrohre gibt es doch eigentlich ganzen gute von Fleichmann.
Siehe BR 52.
MfG Torsten

Die von nasi zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hallo Torsten,

stimmt, so sieht der Aschkasten aus.
Das mit der Indusi funktioniert? ich meine, bei meiner 01 1518 hab ich die einen Tick weiter nach vorn gebaut.

Tatsächlich, ich habe gerade bei Fleischmann geschaut. Die Teile kannte ich noch nicht, danke
Meine 52, gebraucht gekauft, hatte nichts dabei, oder muss ich vielleicht noch mal in die Schachtel schauen? Wobei die Bremsschläuche und der Kupplungshaken an der Lok dran sind, oder schon waren???
Die Kesselsteckteile, also die Ersatzteiltüte wo auch die VMP Pumpe mit drin ist, hab ich letztens bestellt, die kam ohne Bremsschläuche und der Kupplungshaken, obwohl die da mit abgebildet sind. ich wollte die Pumpe haben, die dürfte die beste VMP sein, die wir zum basteln bekommen können.

Grüße Torsten

Hallo,

hier die FLM 01 1093 (Kohle mit den hohen Sandkästen).
Pufferbohle zugerüstet, Kolbenstangenschutzrohre, der komplette Vorläufer wurde gegen einen von der FLM 01 getauscht (Anpassung notwendig), den großen Spalt über der ersten Vorlaufachse etwas kaschiert, die Steuerung mit Brünierbeize abgedunkelt, am Nachläufer war mir die Bremsnachbildung zu flach, da habe ich von Eichhorn die Bremsen für die E19 angebracht, die Leitungen unter dem Führerhaus nachgebildet, den Lok-Tenderabstand miniert (dazu auch die starren FLM Kabel gegen flexible getauscht).

Evtl. passe ich an der einen oder anderen Stelle farblich noch etwas an, auf den Fotos fällt das immer viel stärker auf.

Viele Grüße
Georg

Die von 141P zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hai Georg ,

Tolle Arbeit : Hut ab .
Koennen Sie uns hier verraten wie Sie das mit dem Kurzgekuppelte Lok-Tender Verbindung gemacht haben ?
Welcher minimaler Radius wird noch gut durchfahren ?
Bilder waeren auch sehr willkommen.

MfG.,
Rae

Hallo Georg,
schöne Arbeit. Baue/verfeinere auch Loks und schaue immer wieder interessiert hin was andere machen, auch wenn ich jetzt hier die FLM 01.10 nicht habe. Man lernt immer etwas dazu. Danke für's Zeigen.
Grüße
Wolfgang

Hallo Rae,

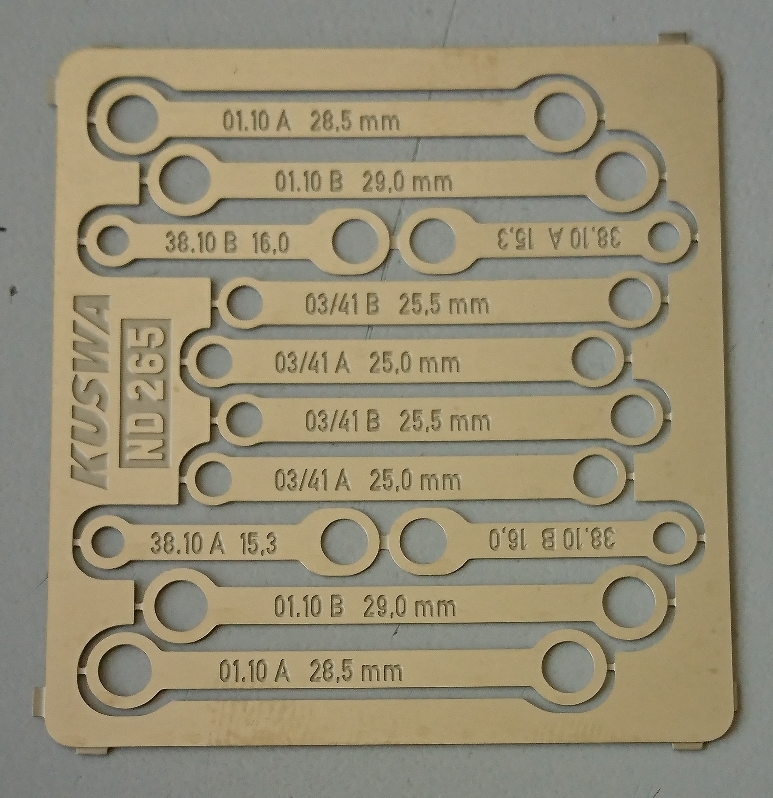

danke, ich habe von Kuswa https://kuswa.de/.cm4all/mediadb/NN/nd265.jpg die Deichsel mit 29,0 mm genommen. An den Enden die Ösen dünner gefeilt, die Ösen zu einem leichten Langloch gefeilt. Dadurch (und die flexiblen Litzen) kann sich der Tender in der Geraden an die Lok schieben. Den Boden vom Führerhaus musste ich ausfräsen, damit der "Vorsprung"  vom Tender reinpasst. In den Kurven wird der Abstand  durch die Langlöcher größer. Bei Rückwärtsfahrt ist der Abstand natürlich größer. Da müsste man eine Feder einbauen.

Foto habe ich nicht gemacht und möchte die auch nicht ausbauen. Ich habe noch eine andere Deichsel, links kann man das "Langloch" und das Befeilen erahnen.
Man kann auch die Fleischmann Deichsel einfach passend kürzen und so auf engere Radien (mit größeren Lok-Tenderabstand) einstellen (auch die entsprechend befeilen)
So habe ich mit Radius 38cm kein Problem, evtl. geht auch 36 cm (oder etwas weniger).

Hier https://www.1zu160.net/umbau/gfn-br01-lok-tender-abstand.php ist eine andere Methode beschrieben.

Hallo Wolfgang,

danke, aus meiner Sicht ist das ja der Sinn dieser Threads. Ich habe auch schon einige Anregungen erhalten.

Ach ja: Die Leitungen unter dem Führerhaus bestehen aus ca. 11 Teilen. War einigermaßen aufwendig.

Als nächstes ist eine Arnold 74 an der Reihe, Erste Arbeiten sind schon erledigt.

Viele Grüße
Georg

Die von 141P zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Georg : vielen Dank 💐

MfG.,
Rae

Hallo,

hier ein Bild von den ersten Arbeiten an der 74 (die Lok habe ich gebraucht gekauft, der Vorbesitzer scheint schon was gemacht zu haben).

Lichtmaschine ergänzt, den flachen Vorwärmer entfernt, einen runden mit einigen Leitungen vorbereitet, die Pumpe entfernt, die kommt nach vorne,  das Oberteil davon ist schon an einer Leitung, das untere wird unter den Umlauf geklebt, einige Leitungen vorbereitet.
Soll ungefähr so https://de.wikipedia.org/wiki/Preu%C3%9Fische_...neweide_12.09.10.JPG werden.

Viele Grüße
Georg


Die von 141P zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hallo,

die 74 ist jetzt einigermaßen fertig (noch ein paar kleine Nachbesserungen), evtl. bekommt sie auch noch Schienenräumer wie auf dem Foto https://www.ebay.de/itm/313848248426?srsltid=A...Znssz2TfVWL4rIWgO135
Vorwärmer getauscht, Pumpe, Glocke versetzt, Pfeife, Lichtmaschine ergänzt, diverse Leitungen/Stellstangen angebracht, Ätzschilder, Elektropfeile. Fertig.

Viele Grüße
Georg

Die von 141P zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login
