Info zum S88 Rückmeldemodul

Das hier vorgestellte S88-Modul wurde freundlicherweise von Modellbahnsteuerung Michael Franke zur Verfügung gestellt. Getestet wurde das Modul an einem Twin-Center unter Laborbedingungen.

Technische Daten:

  • 16 Rückmeldeeingänge
  • Kontakte schalten gegen Dekodermasse (potentialfreie Kontakte)
  • kompatibel zum S88-Rückmeldebus
  • kombinierbar mit S88-Modulen anderer Hersteller
  • S88-Datenleitung beiliegend
  • optionale Montagesteckverbinder verfügbar
  • Abmessungen: 9,1 x 3,1 cm



Allgemeines:

Das S88-Rückmeldemodul ist ein kompakter, zuverlässiger und vor allem sehr günstiger Rückmelder, der kombatibel zum S88-Rückmeldebus ist. Dieser Rückmeldebus kommt ursprünglich von Märklin und deren Zentralen, wird aber auch von der IntelliBox und dem TwinCenter unterstützt.

Als Rückmelder können nur potentialfreie Geber verwendet werden, wie z.B. Reed-Kontakte oder ein Ausgang eines Relais. Eine direkte Gleisbesetzt-Rückmeldung durch den Anschluss an ein isoliertes Gleis ist damit nicht möglich.

Alle Anschlüsse sind als Lötflächen ausgeführt. Die Betriebsanleitung gibt Auskunft, welche Lötfläche welchem Anschluss entspricht. Optional kann zum Anschluss ein Montage-Stecker verwendet werden. Dabei werden die Anschlüsse an den Stecker angelötet und das Modul lediglich in den Stecker gesteckt und kann daher jederzeit ohne Lötarbeiten entfernt / ausgetauscht werden. Der Stecker kann als Zubehör bei Modellbahnsteuerung M. Franke bezogen werden.

Eine auf CD gebrannte Bedienungsanleitung (PDF) liegt jeder Bestellung bei, bzw. kann auch im Internet heruntergeladen werden.

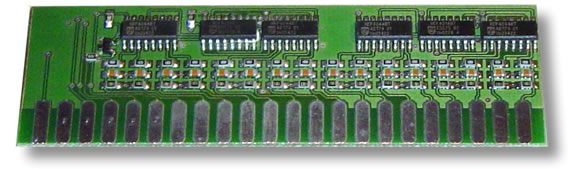

Bild:

s88 rückmelder

Fazit:

Das S88-Modul ist eine kostengünstige Möglichkeit, eine Rückmeldung zu realisieren, sofern die eingesetzte Digitalzentrale den S88-Bus unterstützt. Das Modul selbst arbeitet ohne Probleme.

Link, Bezugsquellen, Preis:

Hersteller, Vertrieb: www.modellbahnsteuerung.de
Preis: 19,50 EUR


Das sagen User zu diesem Thema (Ein Beitrag):


Von: Martin
Am: 15.10.2011 20:00

der anbieter hat seinen verkauf eingestellt
