Kupplungen für die Spur N

Die Wahl des richtigen Kupplungssystems ist nicht immer eine einfache Entscheidung: Jeder muss sie nach seinen eigenen Anforderungen selbst treffen.

Anzeige:
aat-net - amerikanische und kanadische modellbahnen



NEM-Schacht

nem-schacht
Der NEM-Schacht (NEM 355) ermöglicht den einfachen Wechsel der Kupplung. Im Gegensatz zu den früher üblichen Kupplungskammern (die auch heute noch tw. bei Güterwagenmodellen anzutreffen sind) gibt der Schacht eine starre Führung des Kupplungskopfes vor, der Kopf kann, je nach Ausführung, maximal nach oben bewegt werden. Da der Schacht keine seitlichen Bewegungen des Kopfes zuläßt, wird in Kurvenfahrten die Kulissenführung ausgenützt (wichtigste Voraussetzung für Kurzkupplungen).


Standardkupplungen

n standardkupplung
Sie ist bei allen Modellen (zumindest die der Großserienherstellern) ab Werk montiert und ist genormt (NEM 356). In Verbindung mit NEM-Schächten ergibt sich eine leicht starre und sichere Kupplung, die auch ohne weiteres geschoben werden kann (z.B. bei Wendezügen).
Vorteile:
Keine Umbauarbeiten
Keine zusätzlichen Kosten
Nachteile:
Lange Wagenabstände (keine Kurzkupplung)
Etwas klobiges Aussehen
Keine Vorentkupplung


Fleischmann Profi Kupplung (Kurzkupplung)

fleischmann profikupplung
Die Profi-Kupplung (vorgestellt 1987) von Fleischmann hat sich als N-Kurzkupplung etabliert. Sie ist zwar nicht kompatibel zu den Standardkupplungen, gilt aber als sehr zuverlässig und läßt sich mit ein wenig Bastelarbeit in jedes Modell einbauen.
Vorteile:
Kurze Wagenabstände
Vorentkuppelbar
Nachteile:
Bei Wagen ohne NEM-Schacht Umbauarbeiten bzw. Adapter notwendig
Zusätzliche Kosten
Selbstständiges entkuppeln bei schlecht verlegten Gleisen, insbesondere bei "Höhenschlägen".
Etwas klobiges Aussehen


PEHO Clipskupplung

peho clipskupplung
Die Clippskupplung von PEHO ist für Ganzzüge gedacht. Die besondere Form der Kupplung verhindert ein unbeabsichtigtes Trennen des Zugverbandes im Betrieb (auch das Entkuppeln bei Entkupplungsgleisen ist nicht möglich) - einzelne Wagen können jedoch jederzeit händisch aus dem Zugverband nach oben herausgenommen werden. Der Wagenabstand ist geringer als bei der Standard-Klauenkupplung. Die Clippskupplung wird einfach anstatt der Standardkupplung in den NEM-Kupplungsschacht gesteckt - der Umbau kann daher jederzeit wieder rückgängig gemacht werden.
Vorteile:
Kurze Wagenabstände
Sehr günstig!
Keine unbeabsichtigten Zugtrennungen
Nachteile:
Bei Wagen ohne NEM-Schacht Umbauarbeiten bzw. Adapter notwendig
Nicht automtaisch entkuppelbar


SpurNeun Kurzkupplung

SpurNeun Kurzkupplung
Die SpurNeun Kurzkupplung ist eine modifizierte und verkürzte Standardkupplung für den NEM-Schacht. Durch ihre modifizerte Form lenkt sie die Kupplungskulisse aus und ermöglicht daher einen sehr kurzen Kupplungsabstand und ist vollständig kompatibel zur Standardkupplung.
Vorteile:
Kurze Wagenabstände
Völlig Kompatibel mit Standardkupplung
Nachteile:
Bei Wagen ohne NEM-Schacht Umbauarbeiten bzw. Adapter notwendig
Unter seltenen Kombinationen (Schiebebetrieb und Radius 1) kann es zum Überpuffern kommen


Eichhorn Kupplung

Eichhorn Kupplung
Von Eichhorn gibt es für ältere Modelle ohne NEM-Schacht eine Reihe von verschiedenen Ersatzkupplungen mit Standardkupplungskopf, die allerdings einen verkürzten Schaft haben und damit einen etwas kürzeren Kupplungsabstand ohne Umbauten bei alten Modellen erlaubt
Vorteile:
Kürzere Wagenabstände bei alten Modellen ohne aufwändigen Umbau
Nachteile:
Unter seltenen Kombinationen (Schiebebetrieb und Radius 1) kann es zum Überpuffern kommen


N-tram FineScale-Kupplung (modifizierte Version der Hammerschmid Kurzkupplung)

hammerschmid kurzkupplung
Eine zierliche Kurzkupplung aus Metall. Von der Formgebung erinnert sie, von der Seite aus gesehen, an eine Originalkupplung mit Bremsschläuchen.
Sie läßt sich mittels Entkupplungsgleis und Magneten entkuppeln und kann ohne Umbauarbeiten in NEM-Schächte eingesetzt werden.
Vorteile:
Kurze Wagenabstände
Schönes Aussehen
Nachteile:
Bei Wagen ohne NEM-Schacht Umbauarbeiten bzw. Adapter notwendig
Zusätzliche Kosten
Nicht vorentkuppelbar


Hammerschmid Kurzkupplungsdeichseln

hammerschmid kurzkupplungsdeichsel
Feine Kurzkupplungsdeichseln mit Bremsschlauchnachbildung für die starre Verbindung kompletter Zugverbände oder einzelner Wagengruppen. Die Deichseln passen in den NEM-Schacht.
Vorteile:
Kurze Wagenabstände
Schönes Aussehen
Nachteile:
Bei Wagen ohne NEM-Schacht Umbauarbeiten bzw. Adapter notwendig
Zusätzliche Kosten
Dauerhafte starre Verbindung (nicht entkuppelbar)


Fleischmann-Kuppelstange

Fleischmann Kuppelstange
Die Fleischmann Kuppelstange kann für kurzgekuppelte Ganzzüge eingesetzt werden, sofern die Wagen einen NEM-Schacht besitzen. Die Kuppelstange ist allerdings nur als Ersatzteil erhältlich (Art.Nr. 389005) und wird z.B. bei den ICE-Zügen eingesetzt.
Vorteile:
Kurze Wagenabstände
Nachteile:
Bei Wagen ohne NEM-Schacht Umbauarbeiten bzw. Adapter notwendig
Dauerhafte starre Verbindung (nicht entkuppelbar)
Keine Bremserschlauchimitation


Tillig TT-Steifkupplung

tt steifkupplung
Eigentlich für Spur TT gedacht, läßt sich die TT-Steifkupplung von Tillig (Art.Nr. 08827) auch für kurzgekuppelte Ganzzüge eingesetzt werden, sofern die Wagen einen NEM-Schacht besitzen.
Vorteile:
Kurze Wagenabstände
Sehr günstig!
Nachteile:
Bei Wagen ohne NEM-Schacht Umbauarbeiten bzw. Adapter notwendig
Dauerhafte starre Verbindung (nicht entkuppelbar)
Keine Bremserschlauchimitation


Tillig TT-Kupplung

Tillig TT Kupplung
Die neue TT-Kupplung passt in den NEM-Schacht und kann eingeschränkt auch in Spur N verwendet werden. Die Kupplung ist für Spur N zu hoch und stößt bei engen Radien an den Puffern an und hebelt die Wagen aus. Wer auf der Anlage nur große Gleisbögen hat, kann diese betriebssichere Kupplung einsetzen.
Vorteile:
Kurze Wagenabstände
Nachteile:
Bei Wagen ohne NEM-Schacht Umbauarbeiten bzw. Adapter notwendig
Kein Einsatz bei kleinen Radien möglich


Tillig TT-Starkupplung

Tillig TT Starkupplung
Die Starkupplung von Tillig (Art.Nr. 08828)ist prinzipiell für Spur TT gedacht, passt aber durch den NEM-Aufnahme auch für Spur N. Sie ist in erster Linie für Ganzzüge gedacht. Die Form der Kupplung verhindert ein unbeabsichtigtes Trennen des Zugverbandes im Betrieb (auch das Entkuppeln bei Entkupplungsgleisen ist nicht möglich) - einzelne Wagen können jedoch jederzeit händisch aus dem Zugverband nach oben herausgenommen werden. Die Clippskupplung wird einfach anstatt der Standardkupplung in den NEM-Kupplungsschacht gesteckt - der Umbau kann daher jederzeit wieder rückgängig gemacht werden.
Vorteile:
Günstig
Keine unbeabsichtigten Zugtrennungen
Nachteile:
Bei Wagen ohne NEM-Schacht Umbauarbeiten bzw. Adapter notwendig
Nicht automtaisch entkuppelbar


Imotec Scharfenbergkupplung

imotec scharfenbergkupplung
Automatische, funktionsfähige Mittelpufferkupplung (Scharfenberg) mit 2-poliger elektrischer Verbindung zum Nachrüsten (spart z.B. bei Digital einen Extra-Decoder für das Schlusslicht). Dank integrierter Kulissenmechanik auch auf kleinen Radien einsetzbar.
Vorteile:
Vorbildgerechtes Aussehen
Kulissenmechanik
Vorentkuppelbar
elektrische Verbindung
Nachteile:
Umbauarbeiten je nach Modell notwendig
Zusätzliche Kosten


Schiffer-Design Hackenkupplung

schiffer hackenkupplung
Hackenkupplung für fiNescale-Freunde. Sieht toll aus, läßt sich aber nur bei sehr großen Radien einsetzen (lt. Hersteller je nach Wagenlänge zw. 60 und 120 cm Radius).


Roco Kurzkupplung (wird nicht mehr hergestellt)

roco kurzkupplung
Die erste Kurzkupplung in N kam von der Firma Roco. Sie war der H0-Roco-Kurzkupplung sehr ähnlich und stellte eine (fast) starre Verbindung zwischen den Wagen her, die nur im Kupplungsschacht beweglich war. Sie war allerdings Ihrer Zeit voraus (es gab damals noch keine Kulissenführungen), wurde eingestellt und spielt heute keine Rolle mehr am N-Markt.


Exotische Kupplungssysteme (zumindest in Europa)

Hier eine kleine Aufzählung in Europa fast nicht vertretener Kupplungssysteme:
Kadee, MTL, Kato Profi Kupplung

Selbstbau-Lösung aus Büroklammern

selbstbaukupplung
Diese Selbstbaulösung eignet sich als billige Alternative für fix verbundene Zugeinheiten.
Eine genaue Beschreibung zu dieser Kupplung gibt es hier ->




Kupplungsvergleich

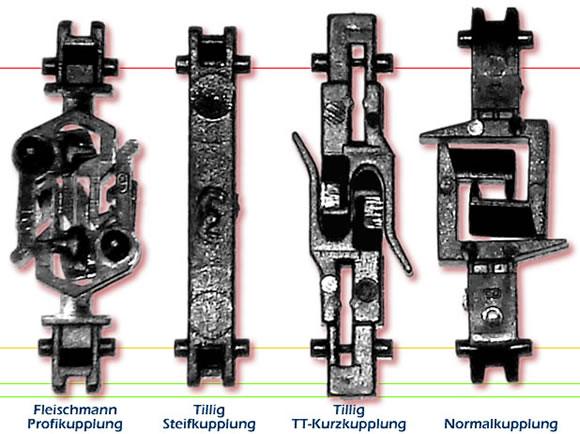

Nachstehend ein Vergleich von vier Kupplungen und deren Kuppel-Abständen.
Kupplungsvergleich


Das sagen User zu diesem Thema (die letzten 5 Beiträge, 10 Beiträge insgesamt):


Von: Owen Arthur LaPrath
Am: 09.09.2023 08:20

Es gibt fuer mich 2 Welten, was Kupplungen angeht.
Leider wird die beste Alternative nicht fuer NEM355 gebaut, so dass Ich fuer meine Deutschen und Oesterreichischen Modelle einfach bei der Arnoldkupplung bleibe! Die zierlicheren Alternativen sind entweder unmoeglich hier in USA zu bekommen, zu teuer, oder zu unpraktisch.
Fuer Nord-Amerika Modelle gibt es etwas sehr feines und dazu noch extrem kostenguenstiges von Kato, halt leider nicht fuer NEM355, sondern nur fuer die alte Arnold "Norm" im ueblichen alten Kastenschacht!
Tomix hat aehnliche Kupplungen, aber die habe Ich noch nicht probiert, da die Katalogbilder oft leider nicht genug Details zeigen.
Die Kato Kupplungen hatte Ich dagegen schonmal bei einer Youtube Einbauanleitung gesehen, und sie werden auch haeufig bei alten Modellen auf eBay als Ersatzkupplung benutzt, und zwar aus gutem Grund!
Fuer Arnoldschaechte gibt es folgende:
Kato 11-702 (Janney, schwarz, kein automatisches entkuppeln, kuppelt aber sehr leicht und extrem zuverlaessig), 11-707 (Janney, hellgrau), 11-721 (Janney, schwarz, mit Schlaeuchen/Kabeln).
Es gibt auch noch 11-703 (Scharfenberg, schwarz, mit Schlaeuchen/Kabeln, nur per Hand zu kuppeln, aber sehr vorbildtreu).
Dazu gibt es noch mehrere Varianten fuer Kato Loks und Wagen und zum Anbau an Wagenkaesten und auch zum aufstecken auf Drehgestellzungen, und dasselbe von Tomix.
Mehr, siehe unten :)
Europa:
Ich muss ehrlich sagen, dass mich die Alternativen zur Arnold Standardkupplung fuer Europaeische Modelle nicht interessieren.
Die Fleischmann "Profikupplung" finde Ich garnicht "profi", denn fuer eine Neuentwicklung war dass meines Erachtens nach ein Fehlschlag. Laecherlich klobig, ueberdimensioniert, eine Form wie irgendein anderweltliches Insekt das am Wagen frisst, und dazu noch voellig vorbildlos, hat diese bei einer Modellbahn fuer mich nichts zu suchen! Ja, Ich habe einige, da Ich eine damit gelieferte Garnitur habe, empfinde diese aber nur als Aergerniss an einer ansonsten sehr schoenen Garnitur (Preussischer gemischter Frachtzug mit Personenbefoerderung). Diese monstroese Kupplung verklotzt nur das Bild des schoenen Modells, und Ich frage mich, was sich die Leute bei der Entwicklung gedacht haben! Wenn es nur darum geht ohne Vorbild eine funktionelle Kupplung zu haben, dann spare Ich mir das Geld und den Umbau, und bleibe bei der alten Kupplung :)
Die Arnold Kupplung funktioniert einwandfrei, und mit wenig Fantasie kann man die sich auch als Klauenkupplung vorstellen, wie sie bei Bahnen mit Mittelkupplung, wie in den Amerikas, Russland, China, Afrika, Japan, Australien, etc, benutzt werden.
Die Klipskupplung und ihre Varianten koennen ja noch nichtmal mit zusammenschieben kuppeln, sind also auch nicht praktisch, sondern eher hinderlich im Betrieb.
Bleiben dann noch die Amerikanischen, bzw Internationalen Klauenkupplungen, die aber fuer die seit ueber 25 Jahren ueblichen NEM355 Schaechte nicht gebaut werden!
Nord-Amerika:
Dieser Modellbahnmarkt hat KEINE NEM355 Schaechte! Hier sind also nur Kupplungen fuer die alte Arnoldschacht "Norm" erhaeltlich.
Gut, nun werden viele bei meiner Erfahrungsliste denken "der meckert doch bloss", aber Ich habe unten DIE grosse Ausnahme entdeckt, und meine Liebe fuer eine(!) Kupplung als Alternative fuer die gute alte Arnold Kupplung erklaert!
Das Geld ist halt ausschlaggebend, wenn es darum geht grosse Bestaende umzuruesten, was bei mehreren dutzend Wagen und teurer Kupplung (MTL kostet etwa 8 bis 12 Dollar pro Wagen!) jemand praktisch Bankrott machen kann!
Es gibt hier in USA recht funtionelle und vorbildtreue Kupplungen, und die billigste ist die beste, ein Japanischer Import!
Wo Ich mich am Kopf kratze - In USA sind die "Micro Trains Line" ("MTL") Kupplungen beliebt, und werden von Snobs ausschliesslich benutzt und in den Himmel gelobt. Da kommt halt dieses ganze "Made In USA" Geschrei zum tragen. Ich konnte diese probieren, und war nicht positiv beeindruckt! Die Dinger sind extrem empfindlich, was den Einbau angeht, und koennen oftmals nicht richtig gerichtet werden, was dann zum staendigen abhaengen fuehrt!
Allgemein sind die meisten US-Vorbild Klauenkupplungen stinkteuer, wenn sie ueberhaupt auf Lager sind. Sogar die von vielen gehassten Bachmann Kupplungen, wo Bachmann doch immer noch um den Ruf kaempft und trotzdem immer noch Billigkram baut, sogar diese sind teuer, wenn man errechnet was eine ganze Zugumruestung kostet!
Alle haben auch den schwierigen und fummeligen Einbau, schwierige Justage, und fragwuerdige Zuverlaessigkeit gemeinsam.
Die ach so hochgelobte Vorbildtreue der teuren MTL Kupplung finde Ich auch fragwuerdig, denn von oben gesehen ist sie V-foermig. Die Janney Kupplung und deren weltweite Verwandten sehen ja eher wie eine klobige halb offene Faust aus, so dass es mir ein Raetsel ist woher der fanatische Applaus fuer MTL herkommt :)
DIE grosse Ausnahme sind die billigsten Ersatzkupplungen, die Ich ueberhaupt kenne, und zwar die von Kato!
Kato Modell 11-702 (schwarz) und 11-707 (hellgrau, passt z.B. gut zu silberfarbigen Drehgestellen) ist nicht weit-ab vom Vorbild, auf jeden Fall nicht schlechter als MTL (meiner Meinung nach besser!). Sie ist optisch etwas breit geraten, was aber im Betrieb recht zuverlaessiges kuppeln ermoeglicht, da die "Zielscheibe" gross genug wird! N-Spur ist ja doch recht klein, und die MTL Kupplungen kommen schnell mal aus der Mitte vom Gleis, und dann verpassen sich die beiden Faeuste und es gibt keinen Handschlag! Das ist bei den Kato 11-702 KEIN Problem. Diese Kupplung kuppelt auch einwandfrei mit MTL und der seit 2001 gebauten magnetischen Kato Klauenkupplung.
Der Unterschied zur neuen Kato Magnetkupplung (bei allen Modellen ist die kleine Magnetzunge zum entkuppeln nicht eingesteckt, wird aber zum wahlweisen Einbau mitgeliefert), ist dass 11-702 und Varianten wesentlich einfacher und ohne Zusatzteile eingebaut werden koennen!
Die magnetischen Modelle sind etwas teurer, aber immer noch billig im Vegleich, brauchen aber einige Zusatzteile. Sie sind bei den unten gelisteten Haendlern in Japan erhaeltlich.
Der Preis? SPOTTBILLIG!
20 Stueck, also gut fuer 10 Wagen, kosten nur etwa 3 bis 4 Dollar, plus Versand. Erhaeltlich bei Amazon (hier in USA 7 Dollar mit Versand), oder direkt von Japan bei PlazaJapan ( plazajapan.com ) und bei Hobby Search ( www.1999.co.jp/eng/ )
Der Versand von Japan kostet bei beiden Laeden in die USA etwa 30 Dollar, so dass man besser dran ist eine groessere Bestellung zu machen, damit sich der Versand lohnt. Das duerfte aber beim Katalogblaettern kein Problem sein. Im Gegenteil, habe Ich bei den vielen Sachen immer das Problem den Einkaufswagen zu voll zu haben :)

Am: 03.04.2015 14:33

Beachtenswert sind magnetische Kupplungen, die Kato seit einigen Jahren fuer Wagen und Triebwagen im Japanischen Vorbild benutzt. Die Kupplungen sehen dem Vorbild verblueffend aehnlich. Vorteil: leichtes Ankuppeln mit hoerbarem Klick. Sichere Kupplung, die nur durch Auseinanderziehen zweier Wagen getrennt werden kann. Zum ungewollten Entkuppeln kommt es nie. Nachteil: Leider sind diese Kurzkupplungen nicht kompetabal mit anderen Kupplungsarten. Waehrend Kato bei Europaeischen und Amerikanischen Modellen den modellen eine zusaetzliche Kupplung als Austauschmoeglichkeit anbietet ist das bei Japanischen Triebwagenmodellen leider nicht der Fall. Da muss man dann schon bei Wagen ein Drehgestell austauschen damit Lokomotiven mit Rapidokupplung Wagen mit magnetischer Kupplung ziehen koennen. Dabei gibt es von Kato angebotene Wagensaetze zum Aufpreis, die jeweils zwei Wagen mit gemischter Kupplung (magnetisch an einem Ende, Rapidokupplung am anderen Ende.

Am: 19.03.2015 16:48

Ich hab auf shapeways ein noch günstigere 3D drucker alternative gefunden.
Wie die Tillig kupplung, nur 60x fur ab 15 ex versand (DE = 10,- versand, NL = 7,-)
Ich hab die gerade bestellt im Black Strong & Flexibel. Werde nochmal reagieren wann ich die empfangen habe und wie die halten.
Link zum Shapeways: http://shpws.me/CF3h

Von: Arcon
Am: 05.02.2012 21:31

Hallo,
es gibt von der neuen Tillig-Kurzkupplung noch eine bessere, preisgünstigere Variante der Firma Kühn-Modell. Da kosten 24 Stück knapp 19,00 Euro.
Hier der Link: http://www.kuehn-modell.de/zubehoer.html
Viele Grüße von einem TT-Bahner, der eine vierpoligestromführende Kurzkupplung sucht.

Von: Harald
Am: 17.12.2007 08:44

seit 11/07 gibt es von Krois ( http://www.krois-modell.at ) auch stromführende Kupplungen für den NEM 355 !!!
Ein 2-poliges Parr kostet € 9,90
Ein 3-poliges Paar jostet € 10,90
