Berechnung des Kabelquerschnittes

Die Dimensionierung von Leitungen auf der Modellbahnanlage sollte nicht dem Zufall überlassen werden. Mit dem als Download verfügbaren Berechnungstool kann die Äbhängigkeit zwischen Srom, Spannungsabfall, Länge der Leitungen und den Querschnitten berechnet und die Leitungen entsprechend dimensioniert werden.

Anzeige:


Kabelquerschnitte

Im Forum wird öfters über geeignete Kabelquerschnitte diskutiert. Zu Recht, denn der richtige Kabelquerschnitt wird sehr häufig nicht berücksichtigt. Übrigens auch nicht von den Herstellern: wenn man die Anschlüsse mancher Zentralen oder Booster anschaut, die dann mit 3A belastet werden können!

Ein zu kleiner Querschnitt kann durchaus zu einem Brand führen, wie es hier ein Forumsmitglied in einem Testaufbau eindrucksvoll demonstriert hat. Ein zu großer Querschnitt ist eher unpraktisch in der Anwendung (Kabel passen nicht unter die Klemmen) und natürlich auch teurer.

Für größere Anlagen empfiehlt sich die Einspeiseleitungen als Ringleitung auszuführen, da sich dadurch der Kabelquerschnitt quasi verdoppelt - einmal 2,5mm² links herum um die Anlage und einmal 2,5mm² rechts herum zum entferntesten Einspeisepunkt ergibt dann 5mm² als genutzter Querschnitt - Tipp: Diese Werte einfach zur Überprüfung in die Excel-Tabelle eingeben!

Mit der zum Download zur Verfügung gestellten Excel-Tabelle gibt es ein Tool, mit dem erkennbar wird, was denn wirklich am Ende des Drahtes noch ankommt oder anders herum: welcher Kabelquerschnitt benötigt wird, um ein spezielles Ergebnis zu erhalten.



Excel-Tabelle zur Berechnung des Querschnittes und des Spannungsabfalls

Die Excel-Tabelle hat zwei Bereiche:

  1. Berechnung des Kabelquerschnittes bei gewünschter Spannung am Ende der Leitung bei einer spezifischen Belastung (theoretischer Wert)
  2. Berechnung des Spannungsabfalls bei gegebenen Länge, spezifischen Belastung und der Angabe des Querschnitts (weil der unter Punkt 1. berechnete Wert nicht erhältlich ist)


Die grün hinterlegten Felder sind Eingabefelder, die grauen Felder sind entweder durch Konstanten vorbelegt oder es werden dort die berechneten Werte angezeigt.

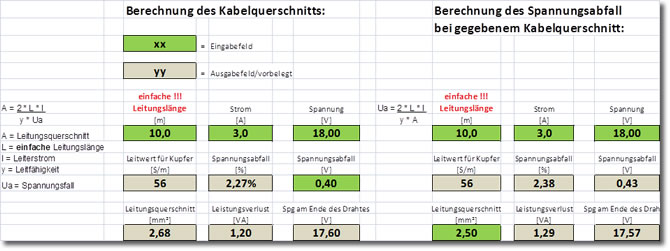

Kabelquerschnitt-Berechnung


Download: Excel-Dokument Kabelquerschnitt-Berechnung



Lieben Dank an Günter Osswald für die Bereitstellung der Excel-Tabelle und des Beitrages.
