Minitrix DB 193
Anzeige:
Überblick
|
 |
Einbau
Bei der Baureihe 193 ist genügend Platz für einen Decoder vorhanden.Im Gehäuse ist eine Erhebung - dadurch kann der Decoder mittig auf der Platine platziert werden, ohne das Fräßarbeiten notwendig sind.
Zuerst muss aber die Platine abmontiert werden. Alle elektronischen Teile werden entfernt, auch die Stromführer für den Oberleitungsbetrieb werden abgeschnitten.
Bei diesem Modell ist die Stromaufnahme über das Chassis geführt. Am Motor müssen also die Nasen zum Gehäuse entfernt werden. Anschließend wird am Gehäuse noch Isolierband angebracht. Dazu muss natürlich der Motor ausgebaut werden!

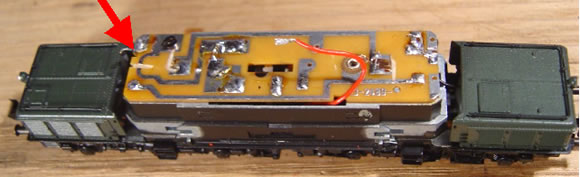

Auf der Platine muss anschließend noch eine Leiterbahn durchtrennt werden.

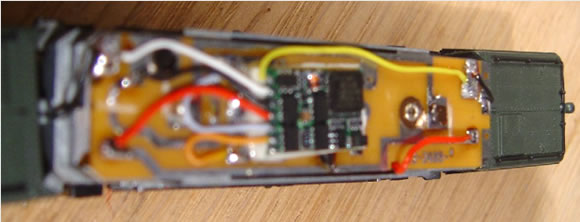

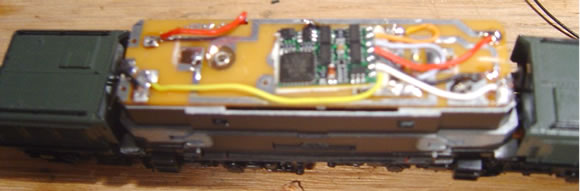

Anschließend erfolgt die Verkabelung des Decoders nach unten gezeigter Abbildung:
Danke an Markus Ohlinger für die Zusendung.
Zurück zur Decoder-Einbaubeispiele-Übersicht
Das sagen User zu diesem Thema (Ein Beitrag):
Von: Luigi
Am: 11.03.2026 22:53
Ich habe heute meine 1998 gebraucht erworbene E93 02 mit einem PD10MU-3 digitalisiert.
Motiviert hat mich diese Anleitung, ansonsten hätte ich mich nicht getraut, am alten Schätzchen rumzulöten. Der Umbau ist wirklich einfach.
Einen Tipp möchte ich aber noch loswerden: der Motor wird von zwei recht unauffälligen Kunststoff-Querholmen gehalten, die man herausdrücken muss, bevor man den Motor entnimmt bzw. na h oben hochdrückt. Diese sieht man kaum. Der Motor muss entnommen werden, da man sonst ihn nicht gegen das Gehäuse „sicher“ isolieren kann.
Aber ansonsten immer noch ein robustes und schönes Modell. Gute alte Nürnberger Qualität.
Motiviert hat mich diese Anleitung, ansonsten hätte ich mich nicht getraut, am alten Schätzchen rumzulöten. Der Umbau ist wirklich einfach.
Einen Tipp möchte ich aber noch loswerden: der Motor wird von zwei recht unauffälligen Kunststoff-Querholmen gehalten, die man herausdrücken muss, bevor man den Motor entnimmt bzw. na h oben hochdrückt. Diese sieht man kaum. Der Motor muss entnommen werden, da man sonst ihn nicht gegen das Gehäuse „sicher“ isolieren kann.
Aber ansonsten immer noch ein robustes und schönes Modell. Gute alte Nürnberger Qualität.
