Fleischmann Elektrolokomotive 110 DB (baugleich E10 / E40 / 139 / 140 / 141)
Anzeige:
Überblick
| Decoder: | Tran DCX74 |
| Digitalformat: | DCC |
| Schnittstelle: | Nein |
| Fräsarbeiten: | Ja, geringfügig |
Allgemein
Die Modelle der Baureihen E10 / E40 / 110 / 139 / 140 / 141 sowie die BR 111 besitzen das gleiche Chassis. Es gibt allerdings je nach alter der Modelle verschiedene Chassis-Varianten - zum einen Modelle mit Aussparungen für einen FMZ-Decoder und Modelle ohne diesen Aussparungen. Mittlerweile gibt es in dieser Modellfamilie auch Modelle mit einer vorhandenen NEM-651-Schnittstelle.Es gibt mittlerweile auf 1zu160 einige verschiedene Umbauvorschläge für diese Modellfamilie, die in der Übersicht gelistet sind.
Einbau
Fleischmann hat zwar bei dieser Lok Platz für einen Kondensator (FMZ) vorgesehen, aber leider nicht für den Lok-Decoder. Um den Decoder nicht direkt über dem Motor zu platzieren, muss ein wenig gefräst werden. Der Decoder wird dann unter der Platine links vom Motor mit doppelseitigem Klebeband befestigt.Der Rest des Einbaus sind Standard-Lötarbeiten, wie sie bei jedem Decodereinbau erforderlich sind.

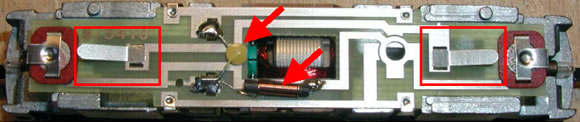

Die Kontakte für die Stromabnehmer können entfernt werden, da sie im digitalen Betrieb nicht benötigt werden. Spule und Kondensator können ebenfalls entfernt werden.

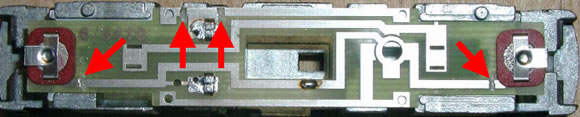

An den markierten Stellen die Leiterbahnen durchtrennen.

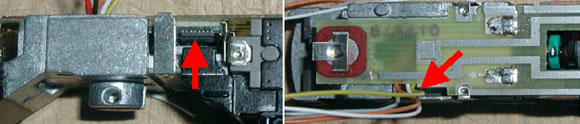

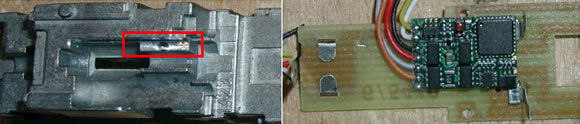

An der markierten Stelle muss ca. 3 mm tief und ca. 2 mm breit gefräst werden (Dremel oder Proxxon MF70), um Platz für den Decoder zu schaffen. Der Decoder wird entsprechend dem rechten Bild auf der Platine befestigt.
Die Platine wird dann wieder an dem Alu-Chassis befestigt. Der Decoder passt nun genau unter die Platine (siehe Bild links). Alle Kabel werden jetzt durch den Spalt zwischen Alu-Chassis und Platine nach oben geführt.

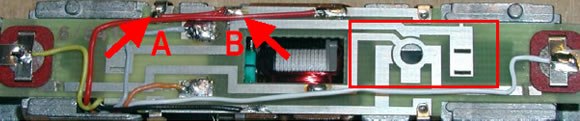

So, nun muss nur noch verkabelt und gelötet werden. Bitte darauf achten, dass eine Brücke von A nach B eingelötet wird, damit die beiden linksseitigen Stromabnehmer wieder verbunden sind (wurde am Anfang aufgetrennt, um den Motor von der Schienenmasse zu trennen). Den Bereich (rotes Rechteck) für die Umschaltung zwischen Ober- und Unterleitung mit Isolierband abdecken.
