Bemo Regioshuttle

Anzeige:

Überblick

Decoder: Tran DCX 74
Digitalformat: DCC
Schnittstelle: Lötschnittstelle
Fräsarbeiten: Nein

Einbau

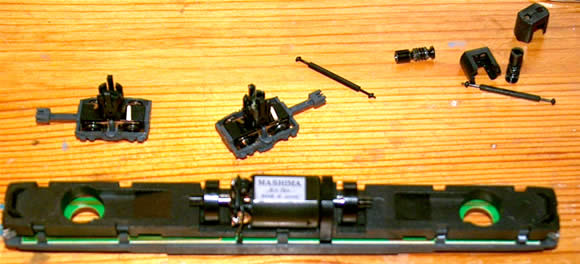

Der Regioshuttle wird gemäß der Betriebsanleitung geöffnet (Vorsicht - das geht sehr schwer).

Danach die Motorkabel ablöten. Die zu trennenden Leitungen auf der Platine und die neuen Leitungsbrücken sind in der Betriebsanleitung ebenfalls gut beschrieben. Leider sind meine Bilder hier nicht sonderlich gelungen.

Die Analogplatine muss anschließen heruasgebrochen werden. Vom Platz würde auch ein Dekoder mit Stecker passen - ich habe jedoch einen Decoder mit Kabel genommen, da sich dieser leichter einlöten lässt. Platz für den Decoder ist zwischen Boden und Platine reichlich vorhanden.





Danke an Friedhelm Rakowsky für die Zusendung.
