Überblick

Decoder: Kühn N020
Digitalformat: DCC
Schnittstelle: Nein
Fräsarbeiten: Ja - Dauer: ~ 15 Minuten


Einbau

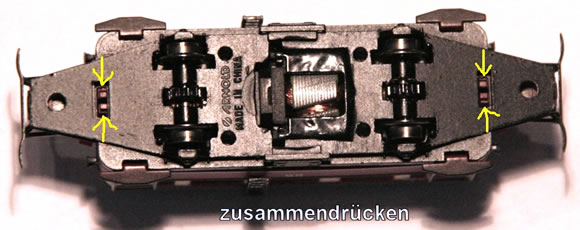

Zuerst das Gehäuse öffen. Die beiliegende Anleitung ist hier wenig hilfreich. Jedoch ist der Vorgang relativ einfach. An der Unterseite befinden sich zwei Rastnasen (Bild 1). Diese werden mit ein Pinzette zusammengedrückt - dann lässt sich das Gehäuse nach oben abnehmen.

Arnold VT 133

Als nächstes entfernt man die Fensterverstrebungen im inneren des Gehäuses und klebt die Frontscheibe wieder ein (Bild 2).

Arnold VT 133

Als nächstes entfernt man die Spulen L1 und L2 sowie die Kondensatoren C1 und C3 (Bild 3). Auf der freien Fläche neben dem C1 wird der Decoder fixiert.

Arnold VT 133

Der Decoder wird jetzt entsprechend Bild 4 angeschlossen.

Arnold VT 133

Jetzt noch Testen und Gehäuse wieder aufsetzen. Fertig.

Danke an Jens Scharsig für die Zusendung.

Zurück zur Decoder-Einbaubeispiele-Übersicht

Das sagen User zu diesem Thema (Ein Beitrag):


Von: Ralle
Am: 13.08.2025 16:58

Beschrieben wird hier die überarbeitete Version. Die erste Version besitzt noch eine andere Leiterplatte. Aber für diese gibt es auch Umbaubeispiele.
