Minitrix moderne Doppelstockwagen mit Innenbeleuchtung (15824, 15825, 15826, 15827)
Anzeige:
Allgemein
Bei den Minitrix Doppelstockwagen mit Innenbeleuchtung mit den Katalognummern 15824, 15825, 15826 und 15827 wurden Kondensatoren zur Funkentstörung eingebaut. Im Digitalbetrieb müssen diese Kondensatoren ausgebaut werden (hohe Stromaufnahme und zirpende Geräusche). Es gab in einem Trix-Clubmagazin im Jahr 2002 einen entsprechenden Hinweis, dass diese Modelle im Digitalbetrieb Probleme machen und man die Wagen zum Trix-Kundendienst einsenden sollte. Die Kondensatoren können aber auch selbst sehr einfach entfernt werden.
Entfernung der Kondensatoren

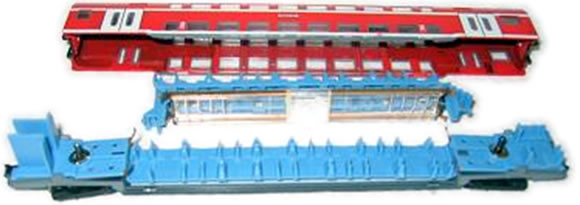

Zuerst wird der Wagen auseinandergenommen - dazu das Gehäuse nach oben ausgeklippsen. Um an die Lichtplatine zu kommen, muss die Inneneinrichtung des oberen Stockes abgenommen werden.

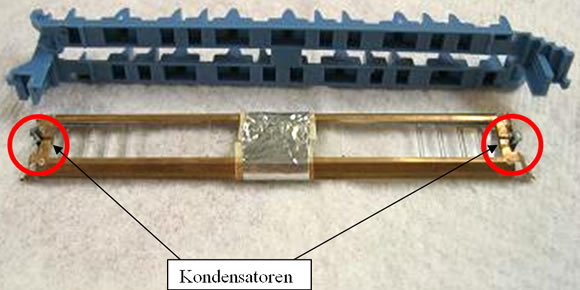

Die SMD-Kondensatoren sind jeweils am Ende zwischen den beiden Messingkontaktbändern angelötet und müssen entfernt werden.

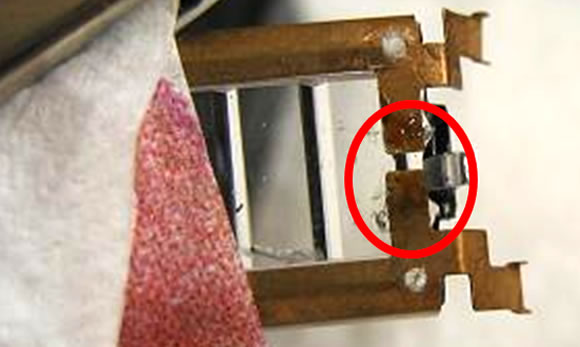

Auf dem nächsten Bild sieht man ein Ende des Lichtelementes, bei dem der Kondensator bereits entfernt ist. An der rot markierten Stelle war der Kondensator angelötet.
Diese sechs Kondensatoren wurden beim dreiteiligen Zugset ausgebaut - je Wagen zwei SMD-Kondensatoren.
Danach wird der Wagen wieder zusammengebaut und kann auch auf einer digital gesteuerten Anlage ohne Probleme eingesetzt werden.
Auch der Steuerwagen hat eine Innenbeleuchtung mit zwei Kondensatoren. Sie ist prinzipiell baugleich mit denen der Mittelwagen - sie ist lediglich etwas kürzer.

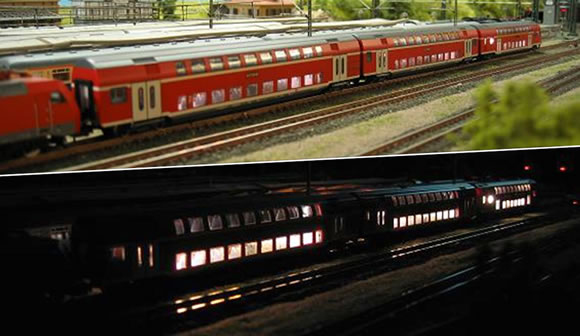

Eine beleuchtete Doppelstockwagen-Garnitur - bei Tageslicht und in der Nacht.
Der Umbau der Frontbeleuchtung (rot / weiß) muss zusätzlich erfolgen. Der Umbau entspricht prinzipiell denen der IC-/EC-Steuerwagen.
Danke an Thomas Kriebs für die Zusendung.
