THEMA: MTX Dom Car Rheingold 15785
THEMA: MTX Dom Car Rheingold 15785
Papa&Sohn - 18.01.09 22:58
Hallo GemeiNde
Hab mal eben den MTX Katalog 2008/09 durch gekaut (schmeckt gar nicht, grins) und mir ist Aufgefallen das man beim Rheingold Dom-Car, ArtNr. 15785, nix mehr von einer Innenbeleuchtung liest??? Im Vorgänger stand da noch was von ist in Vorbereitung... weiß da jemand was genaues??? Bin nur Neugierig, hab das Beleuchtungsproblem bei meinem gelöst und wollte eigentlich nur mal Wissen wie MTX das gemacht hätte.
mfmG Bernd
Hab mal eben den MTX Katalog 2008/09 durch gekaut (schmeckt gar nicht, grins) und mir ist Aufgefallen das man beim Rheingold Dom-Car, ArtNr. 15785, nix mehr von einer Innenbeleuchtung liest??? Im Vorgänger stand da noch was von ist in Vorbereitung... weiß da jemand was genaues??? Bin nur Neugierig, hab das Beleuchtungsproblem bei meinem gelöst und wollte eigentlich nur mal Wissen wie MTX das gemacht hätte.
mfmG Bernd
wgk.derdicke - 19.01.09 01:04
Hallo,
ist mir auch aufgefallen, dass das "in Vorbereitung" verschwunden ist. Hab' nämlich auch überlegt, den Zug zu beleuchten. Wollte aber eigentlich auf das Ende der Vorbdereitungszeit warten. Hmmm.
Wie wurde denn das Beleuchtungsproblem gelöst, wenn ich mal fragen darf?
Grüße
Werner K.
ist mir auch aufgefallen, dass das "in Vorbereitung" verschwunden ist. Hab' nämlich auch überlegt, den Zug zu beleuchten. Wollte aber eigentlich auf das Ende der Vorbdereitungszeit warten. Hmmm.
Wie wurde denn das Beleuchtungsproblem gelöst, wenn ich mal fragen darf?
Grüße
Werner K.
Hallo Werner
Die Lösung ist im Prinzip recht Einfach, 2 SMD LED m. Kabel (warm/weiß), 2 Vorwiederstände, 1 Schutzdiode und ein kleines Stück Lochrasterplatine.

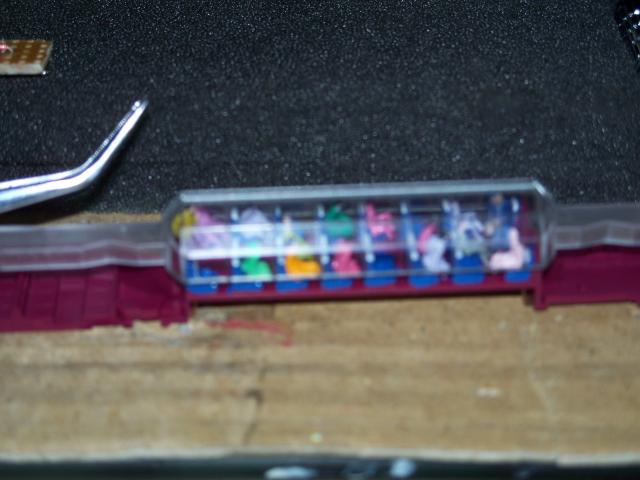

Schwierig ist nur das Zerlegen des Wagens, beide Dächer müssen runter (geht schwer), dann kannst du das Glasteil heraus nehmen, an diesem sind links und rechts Fortsätze (sieht aus wie Lichtleiter).
http://666kb.com/i/b5oe3fniz9smb9px9.jpg

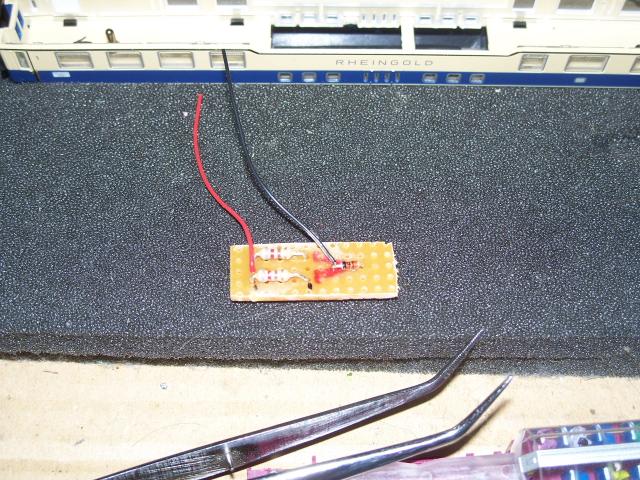

Danach muss die Inneneinrichtung raus (Bruchgefahr). Erstaunlicher Weise entdeckt man dann zwei durchgehende Stromleiter unten im Fahrzeug, ist aber gut so, weil man da dann die Kabel von der kleinen Platine Anlöten kann, noch zwei Stromabnehmer an die Fahrgestelle und man hat Kontakt. Die Platine in die Mitte unten (Keller) des Wagens einbauen (Abisolieren nicht Vergessen, da ist ein Metallgewicht).
http://666kb.com/i/b5oe5kxx28ci7h7ct.jpg
Die SMD links und rechts am Glasteil einkleben (Pritt Power Kleber Gel geht gut), trocknen lassen, die Kabel unterhalb der Inneneinrichtung verlegen (hab ich erst später Gemacht als alles Funktionierte, auf dem Bild siehst du noch die Kabel). Dazu hab ich vier Löcher, mit nen 0,12mm Bohrer, jeweils am ende in den Boden der Inneneinrichtung gebohrt.
Bei Bedarf kann man jetzt die Inneneinrichtung farblich noch etwas Aufpeppen und Figuren einsetzen.

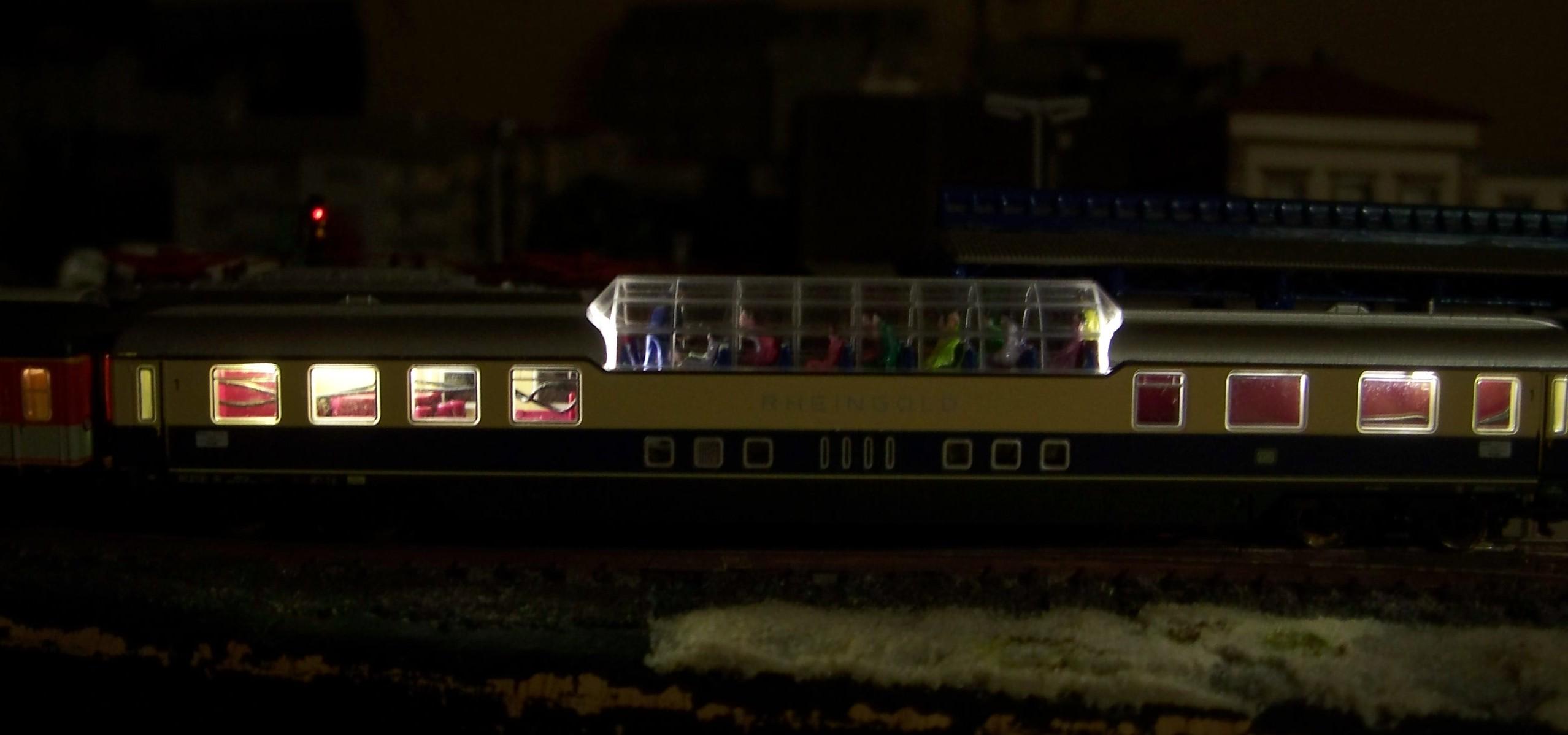

Alles zusammen Bauen, schön Vorsichtig und dann sollte das ganze so Aussehen:
http://666kb.com/i/b5oe6txhhf8cepjst.jpg
Ich habe dann auch gleich alle weiteren Wagen mit SMD LED ausgerüstet und bei einem noch Zugschluss auch mit SMD Eingebaut.
Eine schöne Woche noch
Gruß Bernd
Die Lösung ist im Prinzip recht Einfach, 2 SMD LED m. Kabel (warm/weiß), 2 Vorwiederstände, 1 Schutzdiode und ein kleines Stück Lochrasterplatine.
Schwierig ist nur das Zerlegen des Wagens, beide Dächer müssen runter (geht schwer), dann kannst du das Glasteil heraus nehmen, an diesem sind links und rechts Fortsätze (sieht aus wie Lichtleiter).
http://666kb.com/i/b5oe3fniz9smb9px9.jpg
Danach muss die Inneneinrichtung raus (Bruchgefahr). Erstaunlicher Weise entdeckt man dann zwei durchgehende Stromleiter unten im Fahrzeug, ist aber gut so, weil man da dann die Kabel von der kleinen Platine Anlöten kann, noch zwei Stromabnehmer an die Fahrgestelle und man hat Kontakt. Die Platine in die Mitte unten (Keller) des Wagens einbauen (Abisolieren nicht Vergessen, da ist ein Metallgewicht).
http://666kb.com/i/b5oe5kxx28ci7h7ct.jpg
Die SMD links und rechts am Glasteil einkleben (Pritt Power Kleber Gel geht gut), trocknen lassen, die Kabel unterhalb der Inneneinrichtung verlegen (hab ich erst später Gemacht als alles Funktionierte, auf dem Bild siehst du noch die Kabel). Dazu hab ich vier Löcher, mit nen 0,12mm Bohrer, jeweils am ende in den Boden der Inneneinrichtung gebohrt.
Bei Bedarf kann man jetzt die Inneneinrichtung farblich noch etwas Aufpeppen und Figuren einsetzen.
Alles zusammen Bauen, schön Vorsichtig und dann sollte das ganze so Aussehen:
http://666kb.com/i/b5oe6txhhf8cepjst.jpg
Ich habe dann auch gleich alle weiteren Wagen mit SMD LED ausgerüstet und bei einem noch Zugschluss auch mit SMD Eingebaut.
Eine schöne Woche noch
Gruß Bernd
wgk.derdicke - 19.01.09 19:01
Hallo Bernd,
sieht schick aus! & Man dankt für die Info.
Grüße
Werner K.
sieht schick aus! & Man dankt für die Info.
Grüße
Werner K.
