THEMA: Freilaufdiode schalten
THEMA: Freilaufdiode schalten
fabian - 17.08.08 12:23
Hallo,
an alle die sich mit Elektronik auskennen:

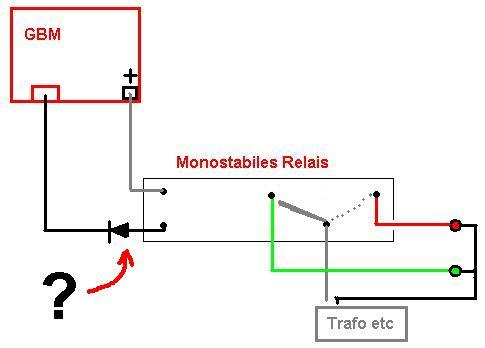

Wie schalte ich eine Freilaufdiode zwischen Gleich-spannungsquelle und einem monostabilen Relais?
Der Gleisbesetzmelder hat einen Pluspol und ein Ausgangssignal. An das Ausgangssignal hänge ich das Relais und die Rückleitung geht zum Pluspol... Wo muss die Diode hin? So wie eingezeichnet? Stimmt die Polung???
http://666kb.com/i/b1bbxp95huu1nvx2k.jpg
Besten Dank!
Grüße
Fabian
an alle die sich mit Elektronik auskennen:
Wie schalte ich eine Freilaufdiode zwischen Gleich-spannungsquelle und einem monostabilen Relais?
Der Gleisbesetzmelder hat einen Pluspol und ein Ausgangssignal. An das Ausgangssignal hänge ich das Relais und die Rückleitung geht zum Pluspol... Wo muss die Diode hin? So wie eingezeichnet? Stimmt die Polung???
http://666kb.com/i/b1bbxp95huu1nvx2k.jpg
Besten Dank!
Grüße
Fabian
Hallo Fabian, Du musst die Freilaufdiode parallel zur Relaisspule schalten, wobei der "Strich" der Diode an den Pluspol muss.
Gruß fox
Gruß fox
Hallo,

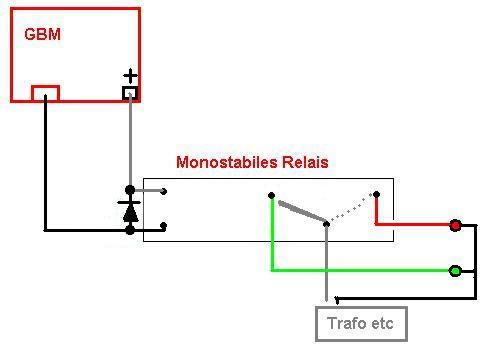

wie fox schon richtig beschrieben hat, hier noch das ausgebesserte Schaltbild:
http://666kb.com/i/b1bccxo4sa4s2mdkw.jpg
lg
ismael
wie fox schon richtig beschrieben hat, hier noch das ausgebesserte Schaltbild:
http://666kb.com/i/b1bccxo4sa4s2mdkw.jpg
lg
ismael
Hallo Fox, hallo ismael,
Vielen Dank für eure Hilfe! Dann kann das Basteln weitergehen!
Nochmal Danke!
Vielen Dank für eure Hilfe! Dann kann das Basteln weitergehen!
Nochmal Danke!
