Hallo N-BahNer
Wollte mal wissen wie man einen Bahnhof mit Gleisen richtig verlegt, also den Abstand für Bahnsteige. Baue mit Mtx aber irgendwie komme ich mit dem Abstand nicht so hin wie ich es wollte. Gebaut werden soll ein 3 Gleisiger Bhfso ca. 50 cm lang . Welche Gleise muß ich dafür benutzen? Was ich auch versuche ich kriegs nicht hin, mal zu schmal, mal zu weit auseinander. Wie macht Ihr das? Wer kann mir helfen?
Grüße und ein herzliches Dankeschön im voraus
Neu-BahNer
Wollte mal wissen wie man einen Bahnhof mit Gleisen richtig verlegt, also den Abstand für Bahnsteige. Baue mit Mtx aber irgendwie komme ich mit dem Abstand nicht so hin wie ich es wollte. Gebaut werden soll ein 3 Gleisiger Bhfso ca. 50 cm lang . Welche Gleise muß ich dafür benutzen? Was ich auch versuche ich kriegs nicht hin, mal zu schmal, mal zu weit auseinander. Wie macht Ihr das? Wer kann mir helfen?
Grüße und ein herzliches Dankeschön im voraus
Neu-BahNer
Hallo,
entscheidend: welchen Bahnsteig willst Du benutzen? Danach richtest Du den Gleisabstand ein.
Welche Weichen setzt Du ein? Die 24 Grad oder 15 Grad?
entscheidend: welchen Bahnsteig willst Du benutzen? Danach richtest Du den Gleisabstand ein.
Welche Weichen setzt Du ein? Die 24 Grad oder 15 Grad?
NeuliNg [Gast] - 26.02.08 11:39
Die Bahnsteige sind von Faller aus Art.nr. 2110.Als Weichen hab ich Art.nr. 4961 und 4963. Habs vorhin vergessen zu erwähnen.
Hallo ,
... Du kannst auch Stückelgleise beliebig einkürzen - mit den gleichen Methoden wie beim kürzen der Flexgleise.png)
... hast Du Werkzeug zu Hause ? : Laubsäge, Bastelmesser, feine Feile, Seitenschneider, Kleinbohrmaschine mit Trennscheibe (besser diamantbestückt) ...
gaga
... Du kannst auch Stückelgleise beliebig einkürzen - mit den gleichen Methoden wie beim kürzen der Flexgleise
... hast Du Werkzeug zu Hause ? : Laubsäge, Bastelmesser, feine Feile, Seitenschneider, Kleinbohrmaschine mit Trennscheibe (besser diamantbestückt) ...
gaga
Hallo
für den Bahnsteigabstand von 52,1 mm Gleismitte/Gleismitte benötigst Du bei den 24 Grad Weichen das 6 Grad Radius-1 Artikel 14916 und als Gegenstück Art. 14912 (Radius 1, 30 Grad).
Den "normalen" Gleisabstand 33,6 mm bekommst Du durch ein 24 Grad Gegenstück (14914) hin.
für den Bahnsteigabstand von 52,1 mm Gleismitte/Gleismitte benötigst Du bei den 24 Grad Weichen das 6 Grad Radius-1 Artikel 14916 und als Gegenstück Art. 14912 (Radius 1, 30 Grad).
Den "normalen" Gleisabstand 33,6 mm bekommst Du durch ein 24 Grad Gegenstück (14914) hin.
NbahNudo [Gast] - 26.02.08 12:07
Habe die Weichen jetzt im Winrail gefunden, sie haben 24°. Die Gleise 14914 und 14924 je mit 24° führen zum Parallelgleis. Sollte Dir der Gleisabstand zu klein sein, mußt Du ein gerades Gleis vor dem gebogenen Gleis einfügen. Schick mir mal 'ne Mail (nbahnudo[at]web.de), in der Du mir Deinen Wunschbhf. genauer beschreibst, Länge etc., dann mach ich Dir mit Winrail eine Skizze.
NeuliNg [Gast] - 26.02.08 12:33
Erstmal Danke für Eure Tipps
@3
Kein Werkzeug für Gleisbearbeitung
Ich hatte es mit den 4926 und 4922 probiert aber das war wo nicht ganz richtig oder? Meine Lok blieb ständig an der Oberkante vom Bstg-Dach hängen.
@5 Schick Dir ne Mail. Hoffe das ich die Winraildatei dann auch öffnen kann.
@3
Kein Werkzeug für Gleisbearbeitung
Ich hatte es mit den 4926 und 4922 probiert aber das war wo nicht ganz richtig oder? Meine Lok blieb ständig an der Oberkante vom Bstg-Dach hängen.
@5 Schick Dir ne Mail. Hoffe das ich die Winraildatei dann auch öffnen kann.
Hallo,
4926 und 4922 sind Radius 2- Gleise, dann passt die ganze Geometrie nicht. Wichtig ist, dass man an der Weiche das 6 Grad-Stück so aufsteckt, dass es von der Weiche wegzeigt, dann das 30 Grad-Stück Radius 1 als Gegenstück drann, dann hast Du wieder Parallele. Wichtig: den Bahnsteig erst wieder in der Gerade anfangen lassen, da bei Radius 1 vor allen Dingen lange Waggons oder Loks "ausschlagen"!!!
4926 und 4922 sind Radius 2- Gleise, dann passt die ganze Geometrie nicht. Wichtig ist, dass man an der Weiche das 6 Grad-Stück so aufsteckt, dass es von der Weiche wegzeigt, dann das 30 Grad-Stück Radius 1 als Gegenstück drann, dann hast Du wieder Parallele. Wichtig: den Bahnsteig erst wieder in der Gerade anfangen lassen, da bei Radius 1 vor allen Dingen lange Waggons oder Loks "ausschlagen"!!!
NeuliNg [Gast] - 26.02.08 14:01
Danke Peter
Da brauch ich mich nicht wundern das die Gleise etwas schief liegen. Habe es grad mit den 16 und 12er versucht , hatte dadurch im geraden Gleis eine Lücke die ich nicht überbrücken konnte daher auch der Versuch mit den 26 und 22 . Jetzt hab ich das mal mit 2 linken Weichen gemacht und es passt. Dadurch versetzt sich aber eine Seite der Zufahrten. Ist das realistisch oder muß ich das doch so machen mit li. und re. Weiche?
Da brauch ich mich nicht wundern das die Gleise etwas schief liegen. Habe es grad mit den 16 und 12er versucht , hatte dadurch im geraden Gleis eine Lücke die ich nicht überbrücken konnte daher auch der Versuch mit den 26 und 22 . Jetzt hab ich das mal mit 2 linken Weichen gemacht und es passt. Dadurch versetzt sich aber eine Seite der Zufahrten. Ist das realistisch oder muß ich das doch so machen mit li. und re. Weiche?
Hallo,
doch passt so. Kannst Du auch so machen, gibt es in der Realität auch. Gleisanlagen sehen in der Realität längst nicht so gekünstelt aus.
Bei 33,6 mm Abstand brauchst ein 50 mm Stück um wieder aufs Normraster der "normalen" Länge zu kommen (Art. 4907), beim großen Abstand glaube ich brauchst Du ein 4908 (27,9 mm).
doch passt so. Kannst Du auch so machen, gibt es in der Realität auch. Gleisanlagen sehen in der Realität längst nicht so gekünstelt aus.
Bei 33,6 mm Abstand brauchst ein 50 mm Stück um wieder aufs Normraster der "normalen" Länge zu kommen (Art. 4907), beim großen Abstand glaube ich brauchst Du ein 4908 (27,9 mm).
NeuliNg [Gast] - 26.02.08 18:22

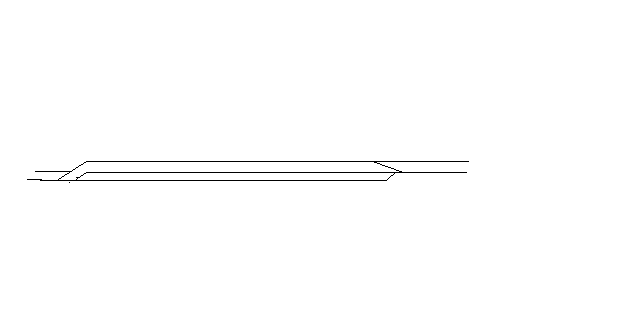

Hab mal eine Skizze gemacht von meinem Bhf. naja so ähnlich soll es aussehen. Links hab ich die obere Weiche gedreht wobei der abzweig so mittig liegt, und das gerade Stck. jetzt schräg zum unteren Gleis.
http://666kb.com/i/awg8i6mb9pd2vw5yq.bmp
Kann man das so lassen?
Werd ma sehn ob ich davon ein Foto machen kann
http://666kb.com/i/awg8i6mb9pd2vw5yq.bmp
Kann man das so lassen?
Werd ma sehn ob ich davon ein Foto machen kann
@Neuling
dein Link furzt bei mir nicht.
Versuch es doch bitte mal als .jpg Datei einzustellen.
LG
Holger
dein Link furzt bei mir nicht.
Versuch es doch bitte mal als .jpg Datei einzustellen.
LG
Holger
NeuliNg [Gast] - 27.02.08 18:45
Hallo,
ist doch nett, solche Bahnhöfe kenn ich zwar eigentlich nur von 1-gleisigen Nebenbahnen (meist Privaten), wo die Preussen dann noch durchdrückten, dass ein Militärzug durchfahren können muss, aber passt schon
ist doch nett, solche Bahnhöfe kenn ich zwar eigentlich nur von 1-gleisigen Nebenbahnen (meist Privaten), wo die Preussen dann noch durchdrückten, dass ein Militärzug durchfahren können muss, aber passt schon
NeuliNg [Gast] - 27.02.08 22:12

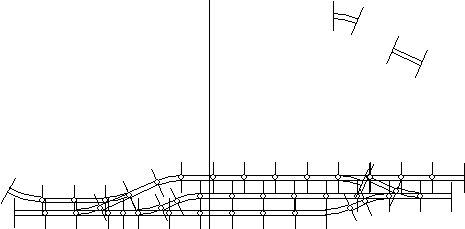

So hab das jetzt mit nem MoBa Planer gemacht. Jetzt sieht man es richtig wie ich es gemeint hab.
http://www.imageshack.us/?pickup=80111922647396
Hoffe der Link funzt
Grüße
http://www.imageshack.us/?pickup=80111922647396
Hoffe der Link funzt
Grüße
Nö, bei mir nicht.
NeuliNg [Gast] - 27.02.08 22:44
Kai_Eichstädt - 28.02.08 18:17
Moin wer-auch immer,
probiere es mal lieber wieder wie in # 12, da ging es wenigstens...
Gruß
Kai
probiere es mal lieber wieder wie in # 12, da ging es wenigstens...
Gruß
Kai
NeuliNg [Gast] - 28.02.08 20:08
Hallo Sven,
versuch mal den hier:
http://www.qpic.ws/
1. link
http://www.qpic.ws/viewimage.php?file=/images/WTL28058.jpg
2. link
http://www.qpic.ws/images/WTL28058.jpg
3. link
http://www.qpic.ws/images/tn_WTL28058.jpg
4. link
<img src="http://www.qpic.ws/images/WTL28058.jpg" alt="Image Hosted by " />
5.link
[img]http://www.qpic.ws/images/WTL28058.jpg[/img]
Nr. 5 soll für foren sein. aber Nr.2 geht auf alle Fälle
Größe der Datei 2048 KB, also 2MB
Dateitypen: GIF, JPG, PNG, BMP, SWF, PDF
Oberfläche in Deutsch, und ich habe noch keine nervige Werbung entdeckt
Gruß Detlef
versuch mal den hier:
http://www.qpic.ws/
1. link
http://www.qpic.ws/viewimage.php?file=/images/WTL28058.jpg
2. link
http://www.qpic.ws/images/WTL28058.jpg
3. link
http://www.qpic.ws/images/tn_WTL28058.jpg
4. link
<img src="http://www.qpic.ws/images/WTL28058.jpg" alt="Image Hosted by " />
5.link
[img]http://www.qpic.ws/images/WTL28058.jpg[/img]
Nr. 5 soll für foren sein. aber Nr.2 geht auf alle Fälle
Größe der Datei 2048 KB, also 2MB
Dateitypen: GIF, JPG, PNG, BMP, SWF, PDF
Oberfläche in Deutsch, und ich habe noch keine nervige Werbung entdeckt
Gruß Detlef
NeuliNg [Gast] - 28.02.08 21:35
Danke Detlef
Ich wollte eigentlich ne .glp Datei hochladen aber das ging nicht. Hab das dann wie in
@18 gemacht damit man wenigstens etwas von dem sieht worum es hier geht. Ob man solche Bhf. bauen kann, wenn die Zufahrten verstzt sind. Wollte wissen wie und mit welchen Gleisen ein 3 Gleisige Bhf. mit Mtx Weichen und Gleisen gebaut wird. Alles was ich versucht hab hat irgendwie nicht hingehauen mit den Abständen zw. den Gleisen.
Gruß Sven
Ich wollte eigentlich ne .glp Datei hochladen aber das ging nicht. Hab das dann wie in
@18 gemacht damit man wenigstens etwas von dem sieht worum es hier geht. Ob man solche Bhf. bauen kann, wenn die Zufahrten verstzt sind. Wollte wissen wie und mit welchen Gleisen ein 3 Gleisige Bhf. mit Mtx Weichen und Gleisen gebaut wird. Alles was ich versucht hab hat irgendwie nicht hingehauen mit den Abständen zw. den Gleisen.
Gruß Sven
