THEMA: Dekoder überprüfen
THEMA: Dekoder überprüfen
gerkle - 08.04.07 17:03
Frohe Ostern zunächst einmal!
Wie kann ich einen Dekoder überprüfen, ohne ihn in eine Lok einzubauen?
Ich habe nämlich 3 Dekoder herumliegen, von denen ich nicht weiß, ob sie in Ordnung sind.
Österliche Grüße von
Ged
Wie kann ich einen Dekoder überprüfen, ohne ihn in eine Lok einzubauen?
Ich habe nämlich 3 Dekoder herumliegen, von denen ich nicht weiß, ob sie in Ordnung sind.
Österliche Grüße von
Ged
Gerd, warum schließt Du den Decoder nicht einfach mit kleinen Kroko-Klemmen provisorisch an ohne ihn irgendwo einzubauen ? Also einfach Stromzuführung und einen Motor anschliessen............
Gruß
Frank
Gruß
Frank
Von Dynatrax gibt es einen Dekodertester, der jeder Zentrale beiliegt und auch frei erhältilich ist. Funke mal die hier inserierenden US-Importeure an.
importierte Grüsse,
Claus
importierte Grüsse,
Claus
ESU bringt heuer auch so was heraus, mit Motor.
Michael Peters - 08.04.07 23:18
Hallo zusammen,
selbst bauen für ein paar Euronen:
ein Stück Streifenrasterplatine, zwei LED's mit Vorwiderstand, ein alter 12V Motor, ein zweipoliger Anschlußstecker und ein sechspoliger Stecker RM 1,25mm -- fertig.
Grüße Michael Peters
selbst bauen für ein paar Euronen:
ein Stück Streifenrasterplatine, zwei LED's mit Vorwiderstand, ein alter 12V Motor, ein zweipoliger Anschlußstecker und ein sechspoliger Stecker RM 1,25mm -- fertig.
Grüße Michael Peters
Zunächst danke für die Hilfen!
Wie Frank in @2 schreibt, habe ich es versucht. Es hat aber nicht geklappt. Da ich keinen alten Lok-Motor habe, hatte ich einen kleinen E-Motor genommen. Die Stromaufnahme scheint aber zu hoch zu sein, denn beim direkten Anschließen ans Gleis, schaltete die Zentrale (Lenz) sofort ab. Deshalb konnte ich wohl auch keine Dekoderdaten auslesen.
Hallo Michael, könntest du bitte einmal ein Bild oder den Aufbau (Schaltung) kurz darstellen, dann könnte ich mir auf der Intermodellbau in Dortmund die Teile besorgen.
Grüße Gerd Kleffmann
Wie Frank in @2 schreibt, habe ich es versucht. Es hat aber nicht geklappt. Da ich keinen alten Lok-Motor habe, hatte ich einen kleinen E-Motor genommen. Die Stromaufnahme scheint aber zu hoch zu sein, denn beim direkten Anschließen ans Gleis, schaltete die Zentrale (Lenz) sofort ab. Deshalb konnte ich wohl auch keine Dekoderdaten auslesen.
Hallo Michael, könntest du bitte einmal ein Bild oder den Aufbau (Schaltung) kurz darstellen, dann könnte ich mir auf der Intermodellbau in Dortmund die Teile besorgen.
Grüße Gerd Kleffmann
Gerd,
wenn die Zentrale abschaltet stimmt was nicht. Verbinde Rot/Schwarz mit der Zentrale (Programmierausgang(, Orange/Grau mit einem Stück Schiene, darauf 1 Lok. Dann mal auslesen versuchen.
Michael,
verzeih dass ich Dich etwas korrigiere. Das Rastermaß ist 1,27 mm (1/20") um genau zu sein. Sonst sucht noch jemand verzweifelt nach einer 1,25 mm Buchse die es nicht gibt.
Grüße, Peter W.
wenn die Zentrale abschaltet stimmt was nicht. Verbinde Rot/Schwarz mit der Zentrale (Programmierausgang(, Orange/Grau mit einem Stück Schiene, darauf 1 Lok. Dann mal auslesen versuchen.
Michael,
verzeih dass ich Dich etwas korrigiere. Das Rastermaß ist 1,27 mm (1/20") um genau zu sein. Sonst sucht noch jemand verzweifelt nach einer 1,25 mm Buchse die es nicht gibt.
Grüße, Peter W.
Michael Peters - 09.04.07 12:36
@Peter,
Du hast ja Recht!.
@ Gerd:
Werde nachher mal ein Photo machen und hier einstellen.
Grüße Michael Peters
Du hast ja Recht!.
@ Gerd:
Werde nachher mal ein Photo machen und hier einstellen.
Grüße Michael Peters
Michael Peters - 09.04.07 14:16
Hallo zusammen,
Hier die Photos:

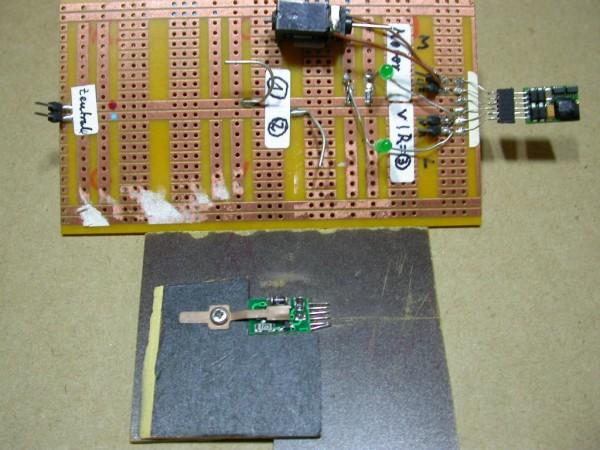

a: Testplatine mit Motor und LED's, unten im Bild ein Decoderhalter zum Anlöten von abgegangenen Anschlußdrähten
http://666kb.com/i/ancjx1c5e81peqzsj.jpg

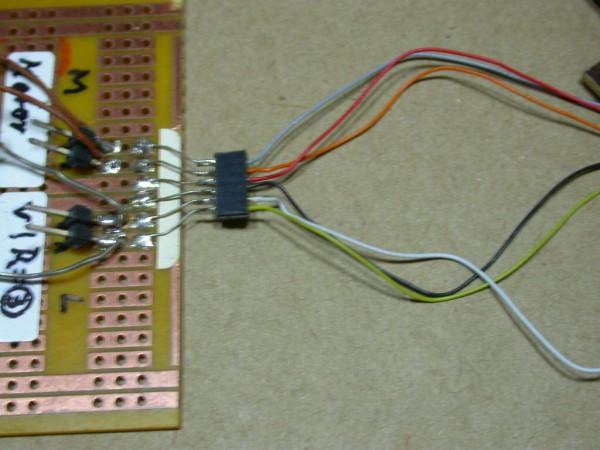

b: selbst Decoder mit Litzenanschlüssen lassen sich anschließen
http://666kb.com/i/ancjxk17c2fpxyysz.jpg

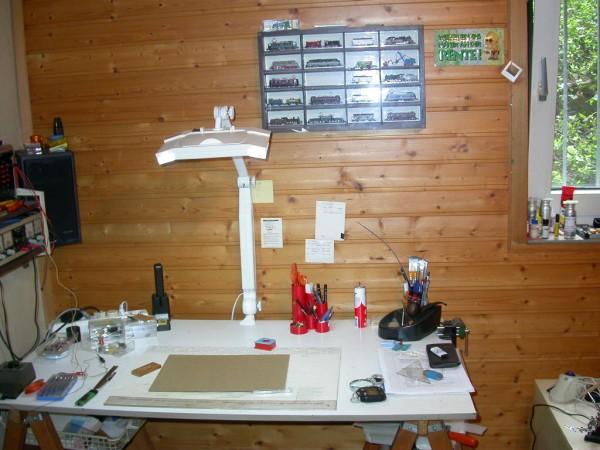

c: der Bastel-/Arbeitsplatz mit Lupenleuchte (12-fache Vergrößerung). Das Sehvermögen läßt leider immer mehr nach (so aufgeräumt sieht's nicht immer aus).
http://666kb.com/i/ancjw5n9qgsq4scdv.jpg
Grüße Michael Peters
Hier die Photos:
a: Testplatine mit Motor und LED's, unten im Bild ein Decoderhalter zum Anlöten von abgegangenen Anschlußdrähten
http://666kb.com/i/ancjx1c5e81peqzsj.jpg
b: selbst Decoder mit Litzenanschlüssen lassen sich anschließen
http://666kb.com/i/ancjxk17c2fpxyysz.jpg
c: der Bastel-/Arbeitsplatz mit Lupenleuchte (12-fache Vergrößerung). Das Sehvermögen läßt leider immer mehr nach (so aufgeräumt sieht's nicht immer aus).
http://666kb.com/i/ancjw5n9qgsq4scdv.jpg
Grüße Michael Peters
