THEMA: Wasserturm verlängern

Hallo Christian,

ich habe mir selber meinen eigenen Wasserturm gebaut, dieser hat im Vorbild einen Betonsockel, siehe Bilder:

Mfg

Ralf

Die von Mika1968 zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Hi Ralf

Das ist schon ein guter Ansatz. Danke.

LG ChristiaN

Für die Verlängerung habe ich keine Lösung, aber ein Video meiner Befeuerung dieses Turmes. Der Innenraum ist ja gewöhnlich dunkel, so dass man nur den Außenbereich mit Licht aufhübschen kann.

http://fstramp.com/wasserturm.mp4

Gruß von Aron

Moin,

besorge Dir vielleicht alternativ zu einem baulichen Sockel draußen in der Natur einfach einen passenden, ansprechenden "Findling" und drapiere den Wasserturm darauf.

Auch für 1:1-Türme nutzte man häufig adäquate Naturgegebenheiten, um Material und damit Bauzeit und Kosten zu sparen.

Getreu dem Motto: Mit der Natur arbeiten (nicht gegen sie) rechnet sich immer.

Beste Grüße, Norrskenet

Hallo Christian, schreib doch mal Faller an, ob du die Teile die du brauchst, von ihnen bekommen kannst.
Gruß Stephan

Hi Stephan

Das bringt leider nichts. Da der Turm leicht konisch ist, passen dieselbe Teile leider nicht nochmal drunter.

LG ChristiaN

Es bleibt in meinen Augen nur  Kitbashing für den Eingangsbereich, den man anstatt konisch im 90 Grad Winkel gestalten sollte, und dann konisch weiterführen, oder eben gleich einen ganz neuen Unterbau mit Tür

Hi

Ja, ich habe mich jetzt für einen zusätzlichen Unterbau entschieden. Hoffe es passt so, ich stelle mal Fotos rein sobald ich Fortschritt gemacht habe.

LG ChristiaN

Hi

Habe jetzt einen entsprechenden 8-kantigen Unterbau gebastelt, diesen werde ich dann mit Styrodur verkleiden, Steine einritzen und Airbrushen. Frage mich ob gleichgrosse oder grössere Steine besser aussehen?

Dann kommt noch eine Tür unten rein, man kann dann durch die obere Tür auf die Terrasse rundum gelangen. Die bekommt auch ein niedriges Mäuerchen und Geländer.

Was sagt ihr?

LG ChristiaN

Die von MobafaN160 zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Ich würde den Wasserturm auf einen (vor dessen Bau aufgeworfenen) kleinen Hügel, gegebenenfalls mit einem Mauersockel und mit eingelassener Treppe stellen. Google nach Windmühle Stommeln oder dem Monopteros im Englischen Garten in München als Anregung.

Du könntest auch zusätzlich außen an dem Sockel (die Lösung finde ich sehr gut) eine Art "Umlauftreppe" (eine sozusagen 8-kantige Wendeltreppe), die auf die "Terasse" führt, anbringen. Das würde die ggf. etwas schlichten Flächen etwas auflockern und dem Modell insgesamt noch mehr "Pfiff" verleihen.

Gruß
Eglod

Hi Eglod

Du hast meine Gedanken heute morgen gelessen, denn aus meiner Sicht wäre das richtig scharmant geworden.

Der Grund warum ich mich jetzt leider doch dagegen entschieden habe, ist das der Aufwand groß wäre so eine 8-kantige Wendeltreppe zu basteln (oder geht das einfacher als ich denke?), und diese dann leider hinter dem Schuppen verschwinden lassen, das die kaum zur Geltung käme…. schade. Auf einem Diorama würde ich nicht lange zögern.

Aber vielleicht mache ich mir doch noch ein paar Gedanken..?

LG ChristiaN

Hallo,

die Idee mit der Wendeltreppe wäre sicher ein netter optischer Gag, aber: Die Türe unten bei einem Wasserturm soll so groß sein, dass man die benötigten Maschienteile ohne Probleme durchbekommt. Die Pumpenanlage ist ja im Allgemeinen ebenerdig eingebaut.
Die Teile erst eine enge Wendeltreppe hochbringen entspricht da eher nicht den Vorgaben. Und nur wegen der Optik ("weil´s schön aussieht") würde man das bestimmt auch nicht machen

Viele Grüße
Michael

Hi Michael

Dann mache ich mein Leben einfacher, ich habe genug andere Baustellen. Jetzt zum Beispiel tanke ich gerade die herrliche Sonne auf der Terrasse..

Ja, dann bleibt das so wie in #9 beschrieben, plus eine schöne grosse schwere Tür falls ich eine finde. Ist schon genug arbeit das ganze zu ritzen.

LG ChristiaN

https://www.1zu160.net/scripte/kleinanzeigen/detail.php?id=112965&start=0

Hier wird, u.a., Dein Wasserturm angeboten. Vielleicht können die Teile, neu arrangiert, für Dein Vorhaben hilfreich sein.

Gruß aus Nordertown

Hi

Also ich blieb bei einem einfachen Tor und keine Treppe.

Die Verkleidung ist heute auch fertig geworden, die Steine geritzt, die Türe vorbereitet und lackiert, die Mauer gefärbt. Ich bin mit der Mauerfarbe aber nicht ganz glücklich, was meint ihr, nicht zu braun, zu dunkel?

Diese sollte aber nicht allzu stark von Turm selbst abweichen weil das Gestein ja möglicherweise auch aus der gleichen Gegend stammt oder? Auch Ringlokschuppen und Werkstätten sind aus dunklen Steinen mit einem rotem Stich.

Ich könnte es aber natürlich auch beige, hell bzw dunkelgrau machen, aber was passt besser?

LG ChristiaN


Die von MobafaN160 zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login

Ich habe den Thread erst jetzt entdeckt, schade....

Das Problem bei dem Wasserturm von Faller/Pola ist, dass er gestaucht wurde. Wenn man sich das Original ansieht (einfach googeln, das Original steht in Wien im 22. Bezirk) sieht man sofort, dass das ganze Mauerwerk in der Länge nicht passt. Dadurch stimmt auch die Neigung/Schräge nicht.

Ich würde den Mittelteil neu anfertigen, wenn geht mit Lasercut und entsprechenden Mauerplatten, aber auch mit Skalpell sollte es möglich sein. Den unteren Teil sollte man aber verwenden, da fällt es noch nicht so auf!

Fenster entweder aus dem Fundus oder Redutex bzw. Modellbahnunion.

lG
Norbert

Hallo,
leider dürften die meisten Modelle von Wassertürmen viel zu klein sein.
Je höher die Wasserkammer , umso größer der Wasserdruck.Deshalb sollte der Turm eigentlich höher sein als die zu versorgenden Bauten der Wasserkunden
Am einfachsten dürfte wirklich sein, den Wasserturm auf einen Felsen,Hügel oder Sockel zu bauen , damit er die Gegend drumherum überragt
Gruß
Thomas

Hallo ChristiaN

die Sache hast du ja nun so festgelegt, dass der Sockel mit einer Art Industriesteine "geschaffen" wurde. In der Tat gibt es das und ich habe mich einfach mal im Netz umgeschaut um meine Erkenntnisse bestätigt zu bekommen. Hier wäre so ein kandidat mit dunklem Sockel:
https://www.rhein-neckar-industriekultur.de/sit...er%20Stra%C3%9Fe.jpg
Ehrlich gesagt gefällt mir diese Version jedoch nicht, denn man hat damals entgegen des jungen Gropius' Idee eher wulstig gebaut. So wurde bereits Stampfbeton verarbeitet und die Fassade entweder mit (Kalk-) Sandstein oder behauenen Feldsteinen einfach verkleidet oder man zeigte stolz, dass man schon moderne Technologien verwenden konnte.

https://www.leipzig-days.de/wp-content/uploads/...gelsdorf-560x416.jpg
https://upload.wikimedia.org/wikipedia/commons/..._Impressionen_01.jpg
https://upload.wikimedia.org/wikipedia/commons/...Wasserturm_Heide.jpg
https://dam.destination.one/190722/c07eca34248c...sserturm-eingang.jpg

Spontan hätte ich also gesagt, dass ein beiger Sockel, angepasst an die Holzvertäfelung der richtige Weg sei. Gelbe Klinker gab es ja.
Aber insgesamt würde ich zu Revell Zieglrot greifen und Turm wie Sockel damit streichen und der Holzvertäfelung eine Länderbahnfarbe entweder (Dunkel-) Grau  (mein Favorit) Grün, Ocker  oder Braun verpassen.
Das würde ich mal auf Papier testen und als "Kravatte" dranhalten bis es gefällt und das Bausatzteil final gepinselt werden kann.

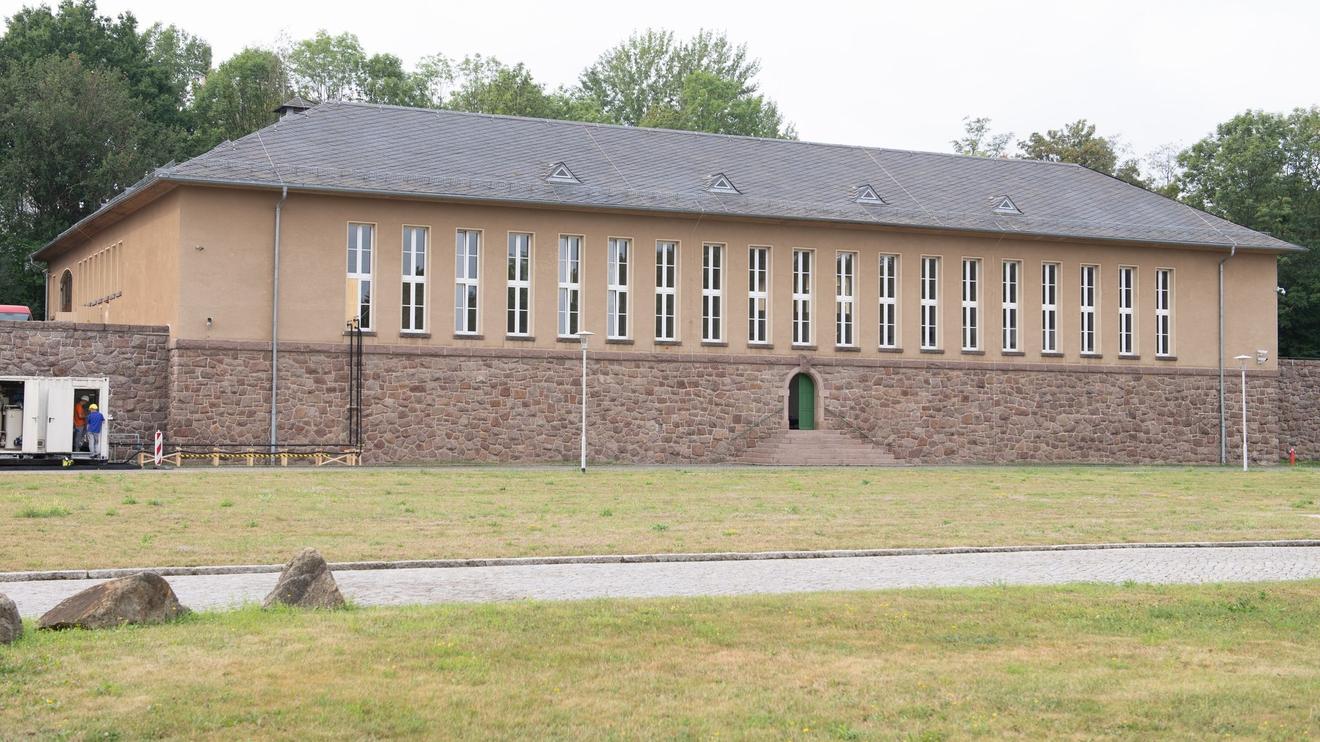

Besser wäre jedoch ein grauer Betonsockel gewesen oder eine Gestaltung mit Natursteinen die in der Form um 1900 schon mal modern war und etwa vor 100 Jahren plötzlich nochmal aufkochte.
https://img.zeit.de/news/2024-02/08/wasserwerk-...71__desktop__scale_2

Gruß Sven

Wenn du einen Monster Turm willst, warum dann nicht gleich einen HO Turm verwenden? Fenster oder ähnliches kann man zumauern. Aber was selber machen macht auch Spaß. Alles was bis jetzt entstanden ist sieht doch schon toll aus.
Gruß elber

Ich nochmal....
Die Türme bei der Bahn, waren in den Bw natürllich nicht unendlich hoch wie ihre Kumpels der regionalen Wasserversorgung für ganze Gemeinden und Ortschaften und auf Bergen standen sie eher schon gleich gar nicht.

Ein dickerer Wasserturm aus der Bahnfamilie ist der Hallenser Turm. Man kann ganz gut vergleichen wie hoch er in Bezug auf die Quertragwerke dahinter ist. Hier ist die scheinbare Größe also eher eine Frage des Standpunktes!
https://www.bahnbilder.de/bilder/blick-auf-ehem-wasserturm-des-180663.jpg

In Sachsen wurden  idR. gleich gar keine Türme sondern vor 150 Jahren eher Wasserhäuser gebaut, die man bis zuletzt nutzte und man kann hier mal sehen, dass trotz kriegsbedingt neuem Dachaufbau,der der darin befindliche Wasserbehälter nicht deutlich über die Dächer des Schuppens hinausgeragt haben dürfte.

https://image.wmsm.co/b66ba3e24aff23279bd33e962...ty=80&width=1280

Übrigens gab es im konkreten Fall sogar 2 Wasserhäuser für 3 Ringschuppen, was im Modell jederzeit die Möglichkeit erschließt, vielleicht auch auf dem Bahnhof ein kombiniertes Stellwerk mit Wasserbehälter zu errichten, was in den 20igern der absolute Hit war!

Gruß Sven

Hi Sven

Ich denke an einige Gründe warum diese nicht allzu hoch sein müssen.
Zum einen sind die Rohre wahrscheinlich dicker da viel Wasser zeitnah rauskommen muss, also weniger Druck nötig ist. Zum zweiten weil der Turm nicht km weit entfernt ist wie in einer Stadt. Zum dritten ist auch nicht mit Hügeln wie in einer Stadt zu rechnen, es liegt alles einigermaßen eben zusammen. Dafür reicht auch wenig Druck.

Ich lackiere den Turm nochmal in etwas hellerem Mahogani, mal schauen wie das wird. Evtl noch ein wenig schwarz braun pulvern danach.

LG ChristiaN

Hi ChristiaN,
Auszug aus "Betriebsmaschinentechnische Anlagen für Dampflokomotiven":
Die Fallhöhe des Wasser bis Schienenoberkante soll bei Nebenbahnen 7m und bei Hauptbahnen 10 m betragen. Diese Höhe kann durch natürliche Bodenerhebungen oder durch Wassertürme erreicht werden.
Gruß
Eberhard

Hallo,
bei  Hausinstallationen sind ca 2-10 bar Wasserdruck als Richtwert normal.Die meisten haben etwa 3-4 bar.Im Zweifelsfall benötigt man Druckreduzierventile um den Druck  zu reduzieren ((tiefer liegendes Haus im Tal) oder eben Pumpen um den Druck zu erhöhen (Hochhäuser)

Wenn aber nur Dampfloks mit Wasser versorgt werden sollten und keine Betriebsgebäude zusätzlich versorgt werden, dürften wohl 0,7-1,0 bar vermutlich wirklich schon genügen.
Würde also 7-10m Höhe des Wasserturms entsprechen.
Deshalb können die Wassertürme für die Dampflokversorgung eigentlich auch wesentlich niedriger gebaut werden als ein Wasserturm für die öffentliche Wasserversorgung.Je höher die Wasserkammer, desto größer der Wasserdruck.
Allerdings nutzt man natürlich auch die örtlichen Gegebenheiten um Kosten zu sparen.
Sollte zum Beispiel ein Hügel in der Nähe vorhanden sein, Baut man dort die Wasserkammer hin und erspart sich extra einen Wasserturm zu errichten.
Gruß
Thomas

Die von Throge zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login
