Bauteileausfall beim Rautenhaus Booster SLX 851 - Reparaturtipp

Anzeige:
Traincontroller - Software für perfekt gesteuerte Modelleisenbahnen

Vorbemerkung

Im Booster SLX 851 sind Herstellerseitig die Leistungs -MOSFET-Typen BUZ71A verbaut. Diese MOSFET verabschieden sich nach längerer intensiver Betriebszeit (bei mir mehrfach aufgetreten).

Fehlerbeschreibung

Der Booster schaltet wegen angeblicher Überlast grundlos mehrmals kurzzeitig ab. Danach glüht die Sicherung des Boosters bis zum Schmelzen.

Abhilfe

Von Rautenhaus wird der Booster seit kurzem gegen eine Reparatur-Pauschale nach der Garantiezeit in einen SLX 851N umgetauscht ( an Hersteller oder an MDVR senden - während der Garantie erfolgt ein kostenloser Umtausch).

Reparatur des Boosters außerhalb der Garantiezeit:

Der MOSFET BUZ71A weist Mängel in der Spannungsfestigkeit auf und ist inzwischen herstellerseitig nicht mehr verfügbar. Als Ersatz wird der MOSFET IRLZ24N vom Elektronikhandel (Conrad Art.-Nr. 162869) angeboten, der bessere technische Daten für die Verwendung in Boostern aufweist. Dieser kann ohne Änderungen an der Schaltung direkt als Austauschtyp eingesetzt werden.

Wer über die entsprechenden Elektronik Erfahrungen verfügt, kann daher außerhalb der Garantie die Reparatur selbst vornehmen. Einen Austausch empfehle ich auch möglichst vor dem Auftreten des Fehlers vorzunehmen, da nicht abzusehen ist, ob die gesamte Leistungsstufe durch den Kurzschluss der beiden BUZ71A in Mitleidenschaft gezogen werden könnte (in der Garantie bitte beachten: Der Garantieanspruch entfällt bei diesem Umbau).

Preislich lohnt sich der Austausch - der Materialpreis für beide MOSFET liegt unter 1,00 €!

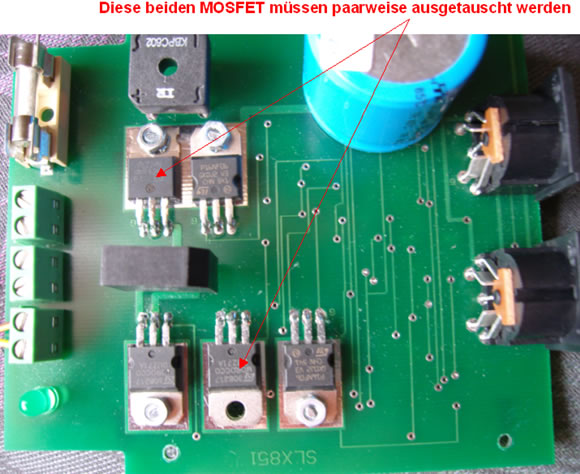

Rautenhaus SLX 851

Foto: Boosterplatine in Arbeit - die defekten MOSFET BUZ71A werden ausgetauscht.

Danke an Hans-Jochen Bachmann für die Zusendung.
