Fleischmann Schienenbus VT 95 Umbau auf LED-Beleuchtung

Anzeige:
Arnolds Modell Web

Umbau

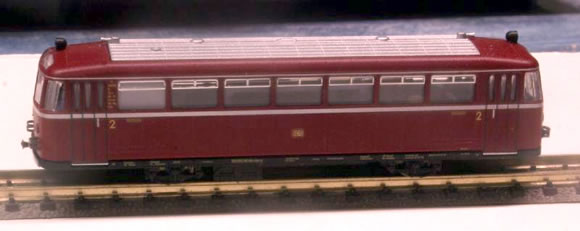

Ich habe an meinem VT95 von Fleischmann die Beleuchtung auf LEDs umgebaut.



Da der Triebwagen in einem festen Verband mit einem VB und einem weiteren VT laufen wird, habe ich die Stirnbeleuchtung nur auf einer Seite gemacht.

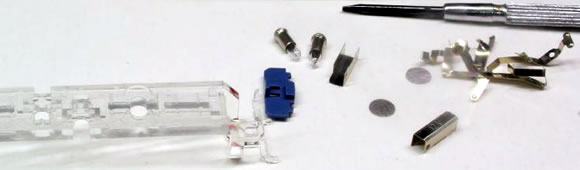

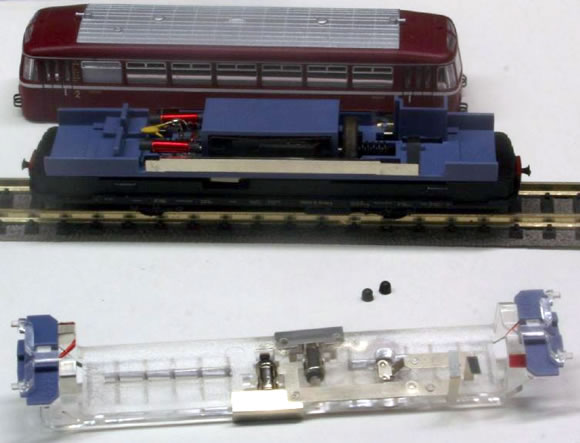

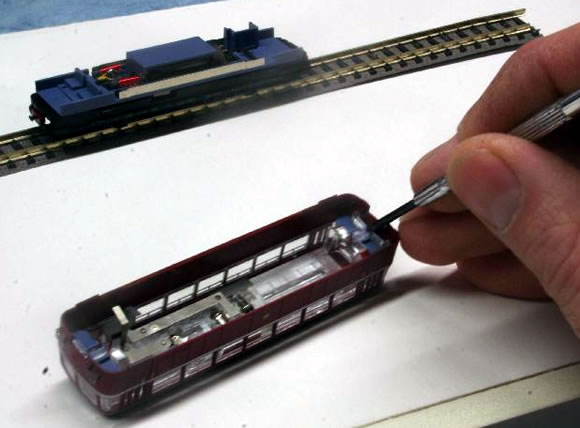

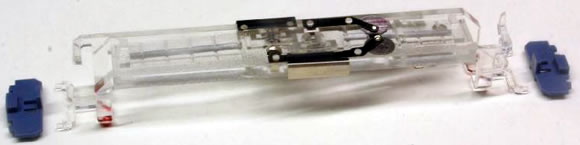

Nach dem Abnehmen des Gehäuses habe ich den Lichtleiter ausgeklipst.





Den Lichtleiter habe ich dann von allen Anbauteilen befreit ...

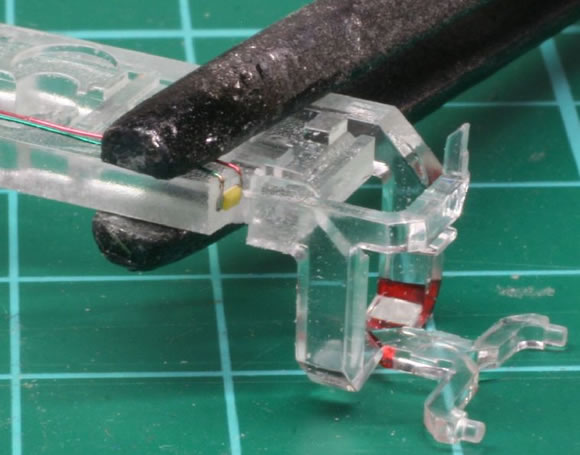

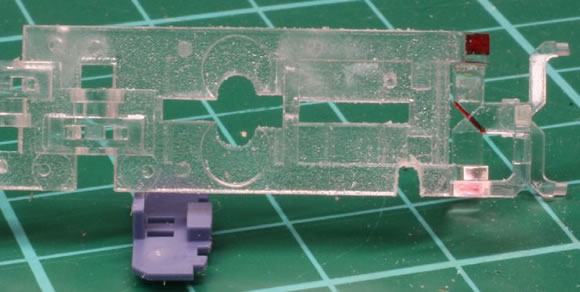

... und auf der beleuchteten Seite eine Kerbe in den Lichtleiter gefräst ("Dremel" mit Trennscheibe).

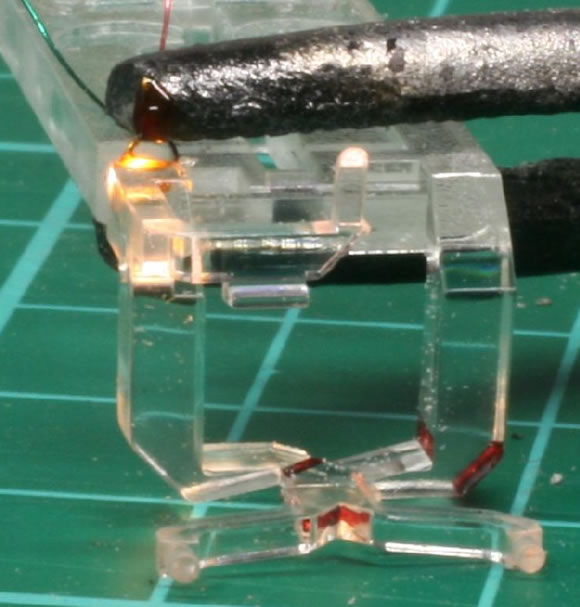

In diese Kerbe habe ich eine weisse LED geklebt,

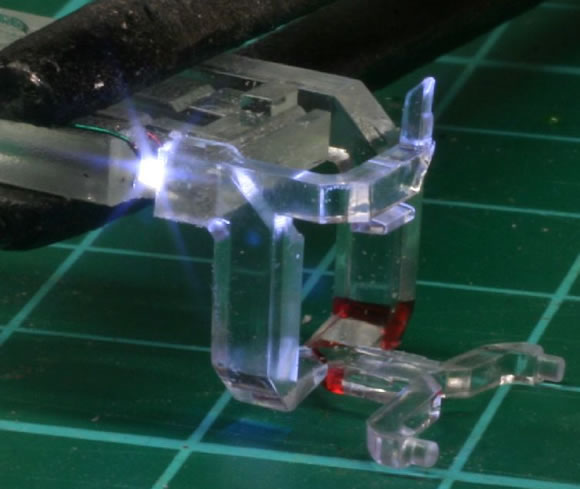

die im Ursprungszustand natürlich wiel zu weiss ist. Also noch schnell einen tropfen transparent orangen Lack drauf und schon sieht es nach einem Glühlampenlicht aus.



Nun die unteren Lampen:

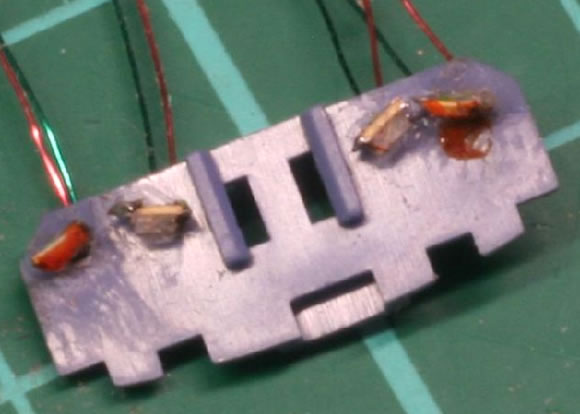

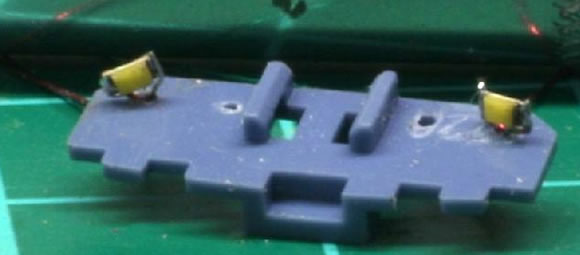

In das kleine blaue Plastikteil habe ich vier Löcher für den Draht gebohrt und zuerst die weißen LEDs eingefädelt...

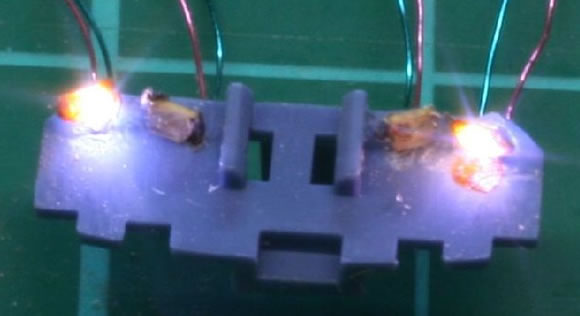

... und dann die roten LEDs eingefädelt. Alle LEDs werden so ausgerichtet, dass sie schön in Richtung der Lampenöffnung scheinen und werden schließlich mit einem Tropfen Sekundenkleber fixiert.

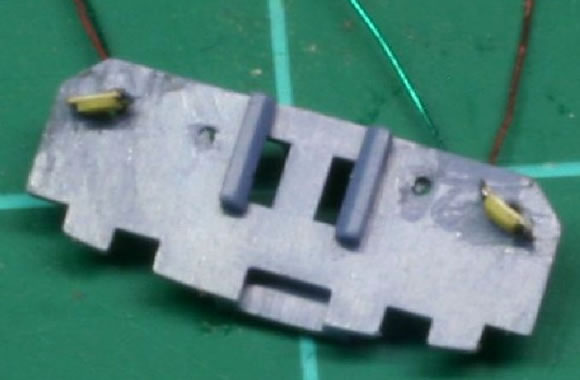

Hier haben die weißen LEDs auch schon den orangen Lack aufgetragen:







Dann kommt der Lichtleiter wieder in das Gehäuse. Die weißen LEDs werden in Reihe geschaltet und mit einem 1 kOhm Widerstand an den Decoder angeschlossen. Die roten LEDs bekommen 3 kOhm (in Ermangelung von entsprechenden SMD-Bauteilen habe ich einfach 3 mal 1 kOhm in Reihe geschalten). Für die Innenbeleuchtung habe ich 2 weiße LEDs eingeklebt. Eine leuchtet nach rechts, eine nach links. Hier kamen dann 2 mal 1 kOhm Widerstände zum Einsatz.

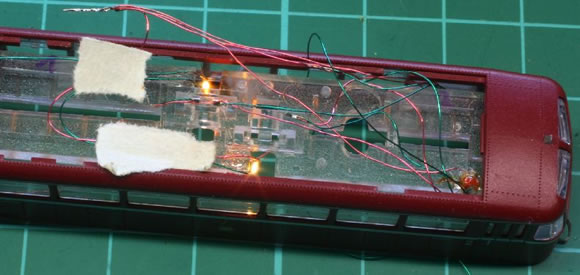

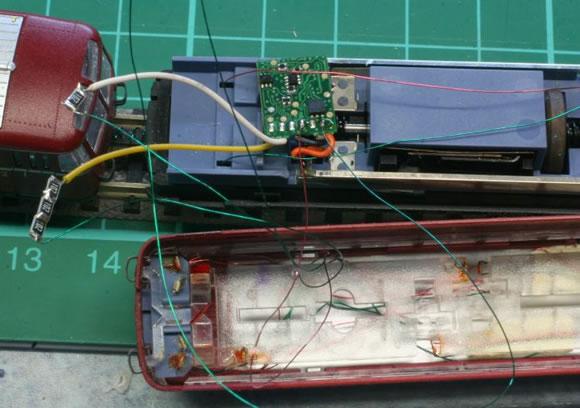

Hier ist noch die Verdrahtung zum Testen zu sehen. Abschließend habe ich die Vorwiderstände dann zwischen Lichtleiter und Dach eingebaut.

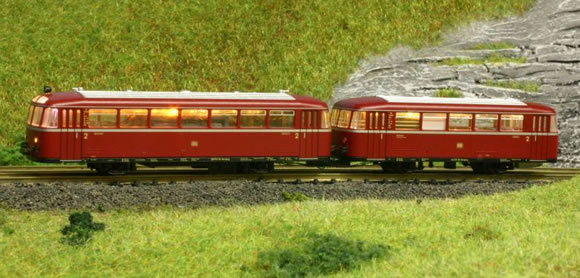

Und so sieht dann das Ergebnis aus:



Ich denke, das kann sich sehen lassen.



Danke an Christian Roch für die Zusendung.

Zurück zur Umbaubeispiele-Übersicht
