Roco Diesellokomotive DB 232, V320 - Umbau mit AMW-Platine

Anzeige:
1001 Digital

Überblick

Decoder: MX 620, Zimo
Digitalformat: DCC
Schnittstelle: Ersatzplatine mit Schnittstelle
Fräsarbeiten: Nein
Roco V320

Einbau

In die V320-Modelle lassen sich mit etwas Aufwand auch ohne zusätzlichen Material digitalisieren (siehe Einbaubeispiel mit einem Kühn N025) - mit einer Austauschplatine geht es aber um einiges leichter und schneller.

Die AMW-Decoderplatinen gibt es in verschiedenen Ausführungen - angefangen von der leeren Platine, über den Bausatz bis hin zur fertig bestückten Platine mit eingelötetem Decoder. Bei dem hier vorliegenden Modell wurde eine Platine mit eingelötetem Decoder und weißen LEDs verbaut.

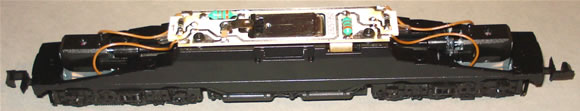

Auf dem ersten Foto sieht man die Lok noch im Originalzustand.

Roco V320
Hinweis: Die Lok steht genau um 180 ° gedreht, als im nächsten Bild mit der Tauschplatine.

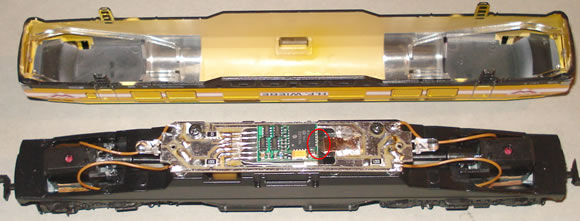

Die vier Anschlusskabeln von den Drehgestellen werden abgelötet und die Originalplatine wird nach dem Lösen der beiden Schrauben entfernt. An Ihrer Stelle wird die AMW-Tauschplatine eingebaut. Dabei ist darauf zu achten, dass die Motoranschlussfahne auch wirklich Kontakt mit dem Motoranschluss hat - gegebenenfalls muss die Anschlussfahne etwas nachgebogen werden. Zur Sicherheit wurde noch ein kleines Stück Isolierband zwischen der Motoranschlussfahne und dem Decoder angebracht (rote Makierung im nächsten Bild).

Roco V320

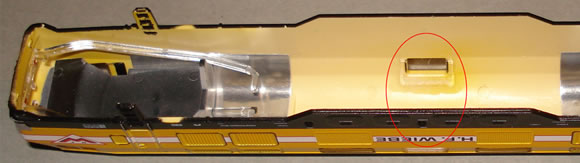

Durch den in der V320 vertikal stehenden Motorsteht ist nur sehr wenig Platz über der Platine vorhanden. Der Decoder ist zudem genau unter dem quer durch das Gehäuseinnere laufende Fenstereinsatz platziert, wodurch sich das Gehäuse gerade nicht mehr aufsetzen lässt. Der Fenstersteg musste daher entfernt werden und die beiden Fenster wurden jeweils einzeln mit etwas Kunststoffkleber, wie er auch für Gehäusebausätze verwendet wird, angeklebt.

Roco V320

Danach lässt sich das Gehäuse ohne Druck aufsetzen und der Digitalumbau ist abgeschlossen.
