Minitrix Dampflok SNCF 150Y (baugleich DB BR 52) mit Digitalschnittstelle

Anzeige:


Überblick

Decoder: Minitrix 66838
Digitalformat: SX/DCC
Schnittstelle: Ja
Fräsarbeiten: Nein

Einbau

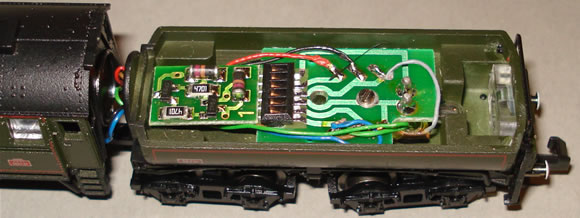

Aktuelle Modelle der BR 52 haben neben einem Glockenankermotor auch eine Digitalschnittstelle im Tender (einen Einbaubericht in die BR 52 ohne Digitalschnittstelle gibt es hier). In der Schnittstelle sitzt für den Analogbetrieb ein so genanntes Auslaufmodul (siehe Foto).

minitrix br 52

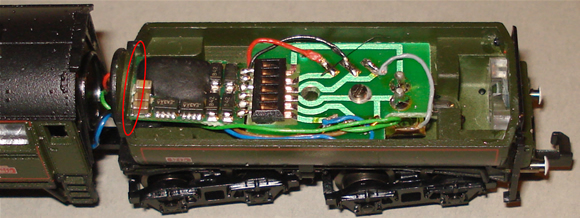

Zur Digitalisierung muss das Auslaufmodul gegen einen Decoder getauscht werden. Der Minitrix-Decoder 66838 ist allerdings geringfügig länger als das Auslaufmodul und passt haarscharf in das Gehäuse hinein, liegt dabei jedoch auf der dahinterliegenden Gehäusekante auf (siehe rote Markierung im nächsten Bild).

minitrix br 52

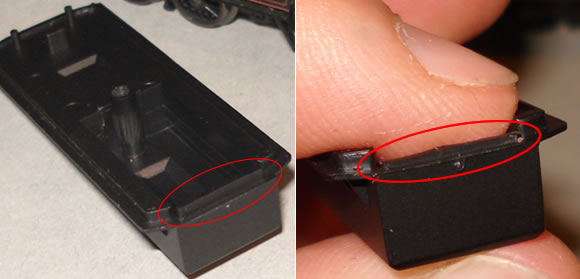

Da auf dieser Gehäusekante das Gehäuseoberteil, bzw. genauer gesagt ein verdecktes Teil davon, aufliegt, passt dieses Teil nicht mehr bündig auf das Gehäuseunterteil. Es ist daher notwendig, diesen unsichtbaren Steg am Gehäuseoberteil mit einem Bastelmesser zu kürzen. Das nächste Bild zeigt den Steg vor und nach der Bearbeitung.

minitrix br 52

Decodereinstellung

Da die Lok einen Glockenankermotor hat, sollte die Regelung laut Decoderanleitung auf Stufe vier gestellt werden. Daher muss CV 50 auf den Wert 3 programmiert werden (der Wert 0 entspricht der Stufe 1 - daher hat die Stufe 4 den Wert 3), sofern man den Decoder im CV-Modus programmiert.

Zurück zur Decoder-Einbaubeispiele-Übersicht


Das sagen User zu diesem Thema (Ein Beitrag):

Am: 09.08.08 18:48

Habe die DB-Version der Mtx 52 (12409). Hier passte der hauseigene Dekoder (66838) ganz genau. Es waren keine Änderungen am Tender-Gehäuse notwendig. Lediglich die etwas wackelige Schnittstelle wurde sicherheitshalber verlötet.
