Minitrix Elektrolokomotive DB 111

Anzeige:
Heisswolf Modellbahnzubehoer

Überblick

Decoder: Uhlenbrock 73400
Digitalformat: DCC
Schnittstelle: Ja - Lötschnittstelle
Fräsarbeiten: Nein
Minitrix BR 111

Einbau

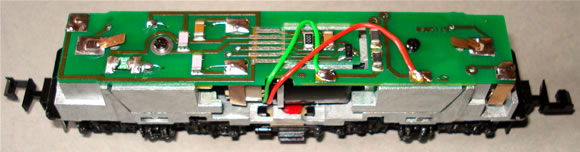

Die Minitrix BR 111 hat eine Lötschnittstelle zum Einbau eines Digitaldecoders.

Minitrix BR 111

Um einen Decoder einlöten zu können, muss der kleine Platinenteil, der bereits rundum ausgefräst ist, herausgebrochen werden. Beim Herausbrechen unbedingt darauf achten, dass sich dabei die Leiterbahnen nicht von der Platine ablösen (knicken, nicht "ziehen").

Minitrix BR 111

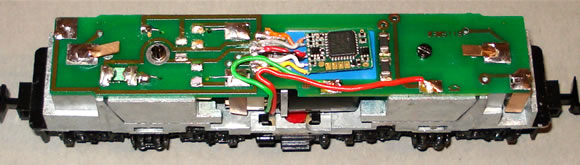

In den freien Platz kann danach ein Decoder gelegt werden. Um den Decoder gegen das Chassis zu isolieren, sollte man entweder den Deocoder mit einem doppelseitigen Klebeband befestigen oder ein Stück Isolierband auf das Metallchassis kleben.

Die drei SMD-Entstörbauteile (links der beiden Motoranschlüsse) wurden entfernt.

Der Decoder wird danach entsprechend eingelötet - die typischen N-Decoder haben auch bei den Varianten mit Kabeln die passende Anschluss-Reihenfolge wie bei einer NEM-Schnittstelle.

Minitrix BR 111
