Fleischmann Diesellokomotive DR V60 (Ost) / DR 106 / DB 346

Anzeige:
Arnolds Modell Web

Überblick

Decoder: DCX 75 D, CT Electronic, Tran
Digitalformat: DCC
Schnittstelle: Nein, Lötpads vorhanden
Fräsarbeiten: Nein
Fleischmann V60 Ost

Einbau

Zum Zerlegen der Lok die Schraube am Boden lösen und das Gehäuse nach oben Abziehen (siehe auch Bedienungsanleitung zum Modell). Als nächstes die Motorklammer und dann den Motor entfernen. Nun kann das Rahmenteil nach oben abgezogen werden - es ist an den vier Ecken geklippst. Als nächsten Schritt die Schraube der Platine lösen und die Platine herausnehmen.

Fleischmann V60 Ost mit DCC Decoder

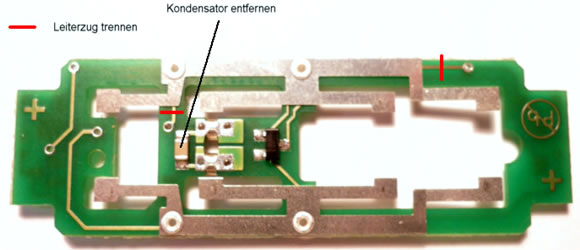

Auf der Platine sind an 4 Stellen (2 auf der Oberseite, 2 auf der Unterseite) die Leiterbahnen zu trennen (rote Markierungen in den Bildern). Zusätzlich wird noch der Kondensator auf der Unterseite wird entfernt.

Fleischmann V60 Ost mit DCC Decoder

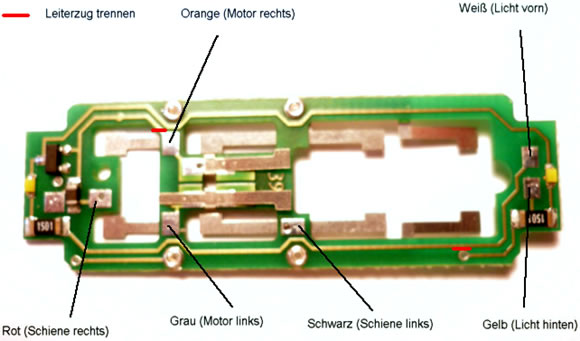

Der Decoder bekommt seinen Platz an der Getriebewand. Die Drähte werden entsprechend gekürzt und werden, wie im ersten Bild eingezeichneichten, angelötet - alle, außer gelb und weiß, die erst später angelötet werden.

Fleischmann V60 Ost mit DCC Decoder

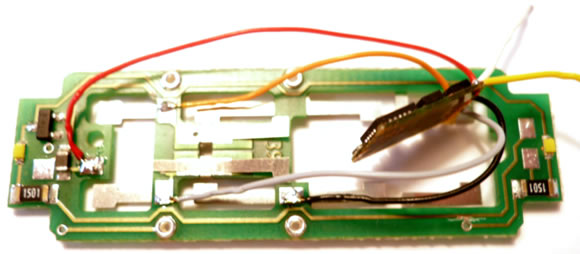

Die Platine wird wieder montiert. Das Rahmenteil wird über den Decoder und die Drähte geschoben und wieder eingeklippst.

Fleischmann V60 Ost mit DCC Decoder

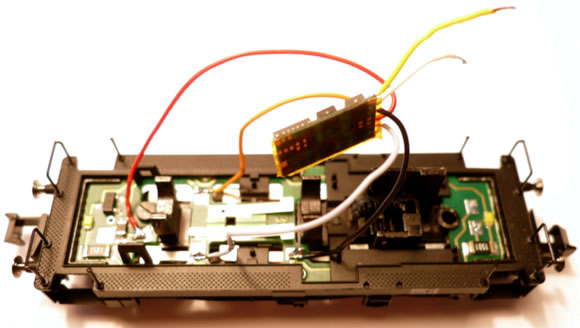

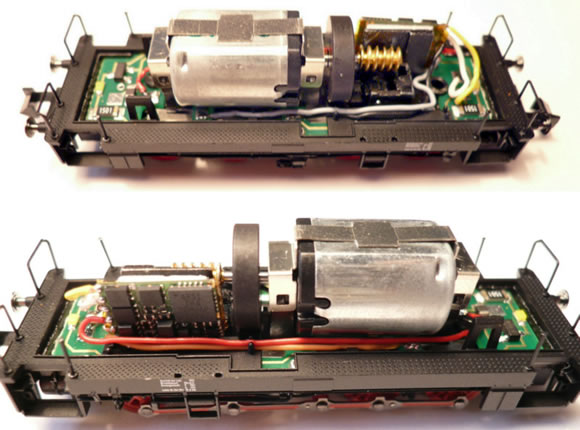

Der Decoder wird mit doppelseitigen Klebeband an der Getriebewand befestigt. Jetzt werden der gelbe und der weiße Draht an die entsprechenden Stelle (siehe erstes. Bild) gelötet. Vorsicht! Es geht jetzt etwas eng zu und man muss unbedingt auf die Griffstangen aufpassen! Die Drähte werden sauber verlegt und in die schon vorhandenen Haltenasen eingeklemmt. Danach wieder das Gehäuse aufsetzen und der Digitaleinbau ist fertig.

Fleischmann V60 Ost mit DCC Decoder

Die Beleuchtung ist nach dem Umbau fahrtrichtungsabhängig. Ich habe sie noch etwas gedimmt (CV 54 auf 30, CV 57 auf 3). Außerdem wurde der Decoder so programmiert, dass beim Zuschalten des Rangierganges mit F3 die Beleuchtung vorn und hinten leuchtet (CV 116 auf 3, CV 37 auf 19).

Danke an Andre Schnerrer für die Zusendung.
