Fleischmann Schlepptender-Dampflokomotive DB BR 56

Anzeige:
Filigranes Modellbauzubeh÷r in ─tztechnik

Überblick

Decoder: Tran DCX74zD (CT-Elektronik)
Digitalformat: DCC (wahlweise auch SX)
Schnittstelle: Nein
Fräsarbeiten: Ja, sehr gering



Einbau

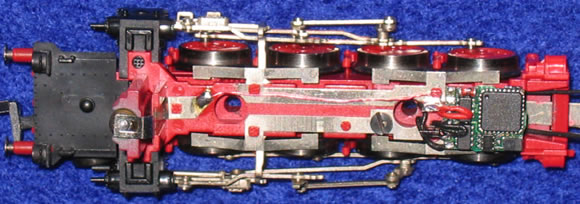

Der Decoder findet seinen Platz in der Feuerbüchse. Dazu müssen die Entstörbauteile (Kondensator und Drossel) entfernt werden. Die beiden Litzen zum Tender werden ebenfalls entfernt und der Bereich für den Decoder eingeebnet. Am Decoder habe ich die Litzen rot und schwarz auf ca. 8 mm gekürzt und an die nach oben stehenden Radschleiferbleche gelötet. Die Litzen orange und grau habe ich durch schwarze Litzen ersetzt und durch die vorher etwas erweiterte hintere Bohrung für die Gehäusebefestigung unter der Kunststoffplatte nach hinten zum Tender geführt.

Im Tender hat einer der beiden Blechstreifen Kontakt mit dem Chassis. Dieser Kontakt muss etwas nach außen gebogen werden, damit die Motorkontakte potentialfrei sind. Der Blechstreifen zur vorderen Beleuchtung wird in Höhe der vorderen Bohrung für die Gehäusebefestigung unterbrochen. Für die Verbindung der vorderen Lampe zum Decoder habe ich Kupferlackdraht verwendet. Dieser fällt unter dem Kessel nicht so auf, wie die weiße Litze vom Decoder.

Fleischmann Br 56 Digieinbau


Danke an Klaus Hüttner für die Zusendung.
