Brawa Diesellokomotive V 180 DR

Überblick

Decoder:	Lenz silver mini+
Digitalformat:	DCC
Schnittstelle:	Ja - Lötschnittstelle
Fräsarbeiten:	Nein

Einbau

Nach der sechsachsigen Variante von Brawa, die eine ähnliche Platine hat, folgt hier der Umbau der 4-achsigen Lok.

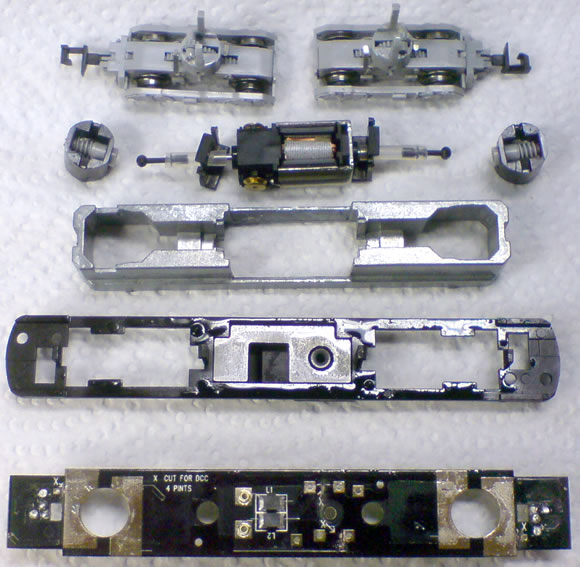

Die Lok wird nach Anleitung geöffnet und so weit zerlegt, wie man es auf dem Foto sehen kann.

Dann werden an 4 Stellen die Leiterbahnen aufgetrennt. In der Anleitung werden 4 andere Punkte genannt, als auf der Platine durch Pfeile gekennzeichnet sind - es gelten jedoch die Markierungen auf der Platine. Die Platine und den Rahmen sollte man außerdem noch mit einem Küchenkrepp von überschüssigem Öl und Fett befreien. Die beiden Drosseln, auf Platine mit L1 und L2 gekennzeichnet, werden abgelötet und durch 2 Drahtbrücken ersetzt. Nun kann man die Kabel des Decoders an die entsprechenden Lötpads anlöten. Die Zahlen stehen allerdings auf der Oberseite der Platine.

1: orange
2: grau
3: rot
4: schwarz
5: weiß
6: gelb

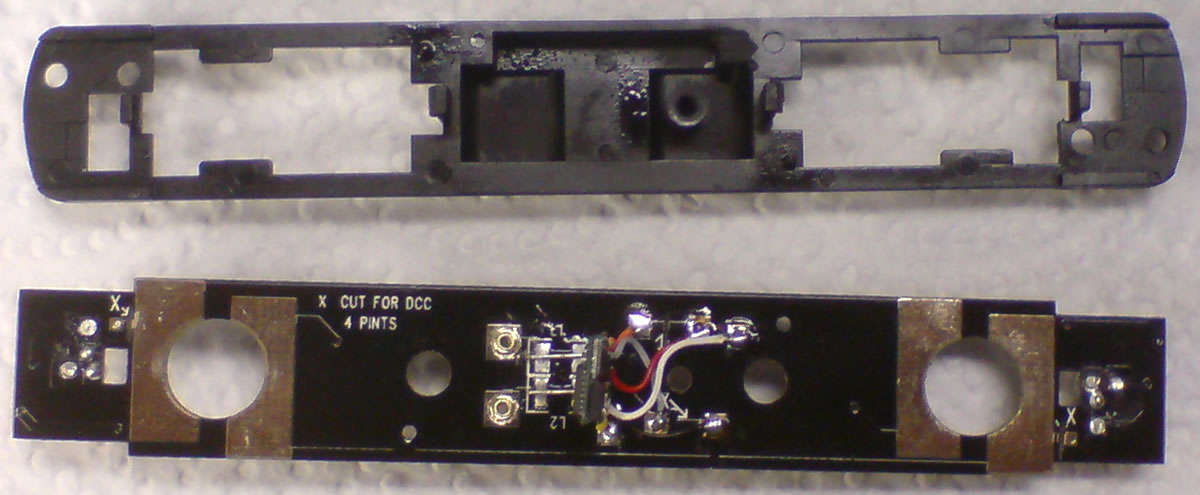

Die beiden Ballaststücke werden aus der Bodenwanne genommen und die Platine wieder auf den Rahmen gelegt. Dabei muss man darauf Acht geben, dass sie wieder gut aufeinander passen, damit keine Kabel gequetscht werden. Für den Lötpunkt Nummer 2 war es z.B. notwendig, ein Stück des Rahmens auszusparen. Sitzt alles plan, kann man die Lok nach Anleitung wieder zusammensetzen und eine Probefahrt machen.

Danke an Stefan Obendorfer für die Zusendung.

Zurück zur Decoder-Einbaubeispiele-Übersicht

Das sagen User zu diesem Thema (Ein Beitrag):

Von: Falk

Am: 01.08.11 15:50

Habe gestern in die V180 einen Decoder eingebaut. War kein Problem, der Decoder funktioniert tadellos. Allerdings habe ich an den Brawa-Modellen generell und in diesem Fall ganz speziell große Kontaktprobleme. Die Stromabnahme macht gegenüber anderen Herstellern keinen soliden Eindruck. Trotz ausgiebiger Reinigung - die Lok ist ja beim Decodereinbau ohnehin fast völlig zerlegt - der Radsätze und Kontakte rollt die Lok schlecht und bleibt laufend stehen. An Decoder und Motor liegt es nicht, man sieht das an den während der Fahrt flackernden LEDs. Mir scheinen besonders die Kontakte zwischen Drehgestell und Lokplatine unterdimensioniert. Hat jemand ähnliche Erfahrungen gemacht oder sogar eine Idee zur Abhilfe gefunden oder muss man sich bei den günstigeren Preisen von Brawa eben auch mit einer geringeren Qualität anfreunden?
