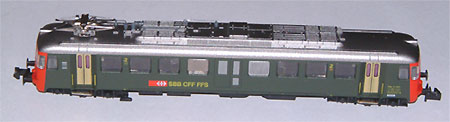

Arnold SBB Triebwagen RBe 4/4

Anzeige:
N-tram FineScale-Kupplungen

Überblick

Decoder: Minitrix 66838
Digitalformat: DCC / Selectrix
Schnittstelle: Nein
Fräsarbeiten: Ja (sehr gering)

Einbau

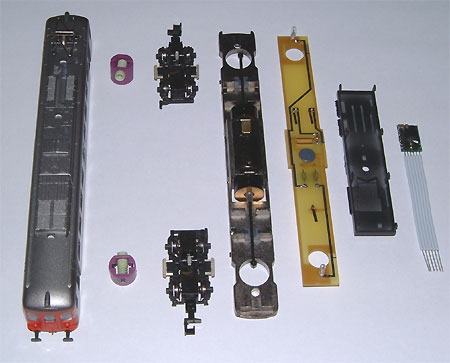

Der Triebwagen wird zuerst nach der Betriebsanleitung von Arnold auseinander genommen.



Es empfiehlt sich, die Lage der Teile entweder zu notieren oder die Teile so zu gruppieren, wie sie später auch wieder zusammen gesetzt werden.



An der Platine erfolgen nun die Anpassungen. Hier ist zuerst noch der Ursprüngliche Zustand zu sehen.



Nun werden die beiden Dioden, auf der Platine entfernt. Danach können auch die Spulen entfernt werden (Spulen und Dioden werden nicht mehr benötigt).

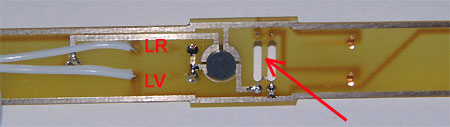

Danach werden die Lichtanschlüsse des Decoders auf der Platine angelötet.
LR = Licht rückwärts
LV = Licht vorwärts
(Bezeichnungen sind gemäss der Decoderbeschreibung)

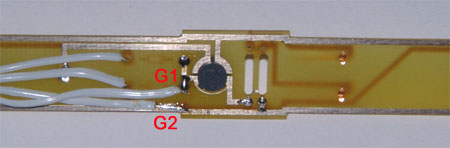

Die Stromzufuhr von den Geleisen zum Decoder erfolgt über G1 und G2.
G1 = Gleisanschluss 1
G2 = Gleisanschluss 2

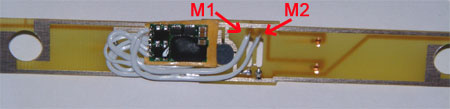

Bei M1 und M2 werden nun die Motorenanschlüsse erstellt.
M1 = Motorenanschluss 1
M2 = Motorenanschluss 2

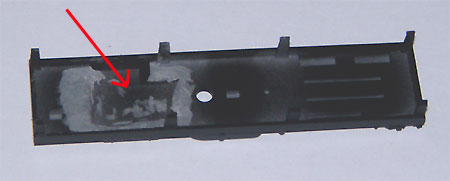

Im Bodenteil sind kleine Fräsarbeiten zu machen. Diese beschränken sich auf ein "brechen" der Kanten. Die Vertiefung, in die der Decoder hinein kommt, ist in groben Zügen bereits vorhanden. Es empfiehlt sich, immer wieder zu testen, ob nichts vom Decoder ansteht - schließlich soll nicht zu viel Material abgetragen werden.

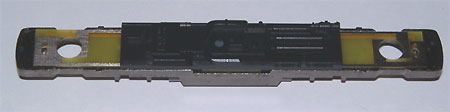

Nun erfolgt der Zusammenbau und das Bodenteil soll ohne Kraftaufwand, beim Gewicht, eingerastet werden. Danach können die Funktionen ausgetestet werden



Danke an Matthias Haltiner für die Zusendung.

Zurück zur Decoder-Einbaubeispiele-Übersicht

Das sagen User zu diesem Thema (Ein Beitrag):

Von: R.Kurer
Am: 08.03.07 11:45

Mit dem Tran-Decoder DCX74 sind keine Fräsarbeiten am Plastikteil nötig.
